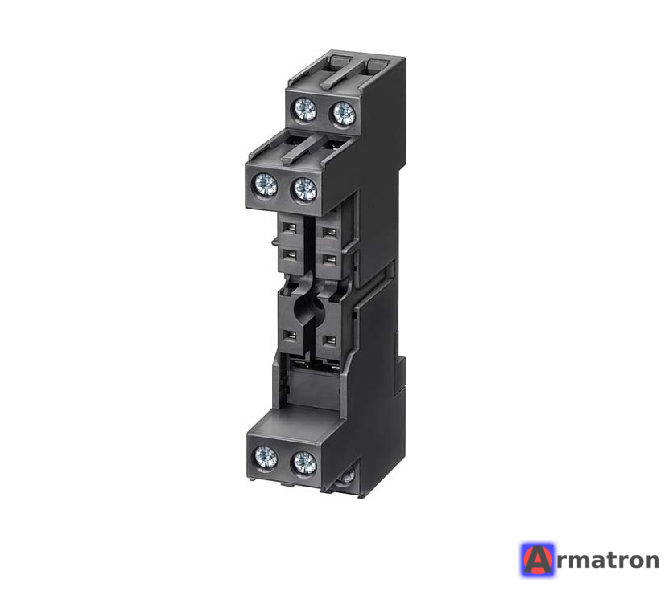

Базовый модуль гнездо реле 8-контактный LZS:RT78725 Siemens

LZS:RT78725 — это розетка (базовый модуль/цоколь) от компании Siemens, предназначенная для установки промышленных реле серии SIRIUS RT.

Ниже приведены подробные технические характеристики и особенности данного модуля:

Основные характеристики:

• Тип устройства: Розетка (цоколь) для реле.
• Количество контактов: 8-контактная.
• Совместимость с реле: Предназначена для реле серии RT2 (с двумя перекидными контактами — 2 CO).
• Тип подключения: Винтовые клеммы (Screw terminals).
• Монтаж: На стандартную DIN-рейку 35 мм или винтовое крепление на панель.
• Конструкция: «Логическое разделение» (выводы катушки и контактные группы разнесены по разным сторонам модуля, что упрощает монтаж и повышает безопасность).

Технические параметры:

• Номинальный ток: 12 А.
• Номинальное напряжение: До 250 В переменного тока (AC).
• Степень защиты: IP20.
• Ширина модуля: Около 15.5 мм (стандартный узкий корпус).
• Диапазон рабочих температур: от -40 °C до +70 °C.

Применение и аксессуары:

Этот модуль используется для сборки промежуточных реле в шкафах автоматики. Для полной комплектации узла обычно требуются дополнительные элементы (заказываются отдельно или идут в составе готовых сборок LZS:RT...):

1. Реле: Серия RT2 (например, на 24V DC или 230V AC).
2. Удерживающая скоба: Пластиковая или металлическая (например, LZS:RT17016).
3. Светодиодный модуль: Для индикации срабатывания и защиты от скачков напряжения (например, LZS:PTML0024 для 24V DC).
4. Маркировочная табличка: Для подписи цепей.

Преимущества LZS:RT78725:

• Надежность: Продукция Siemens отличается высоким качеством сборки и долговечностью контактов.
• Удобство: Винтовые зажимы обеспечивают надежную фиксацию провода даже в условиях вибрации.
• Стандартизация: Полностью соответствует международным стандартам IEC/EN 61810.

Важный нюанс: Если вы подбираете замену старой базе, убедитесь, что ваше реле имеет 8 ножек и шаг контактов соответствует стандарту RT (двухполюсное реле). Для однополюсных реле (1 CO, 5 контактов) этот цоколь также может подойти, но он избыточен.
