Базовый элемент защиты от перенапряжений PT 2XEX(I)-BE 2839279 Phoenix Contact

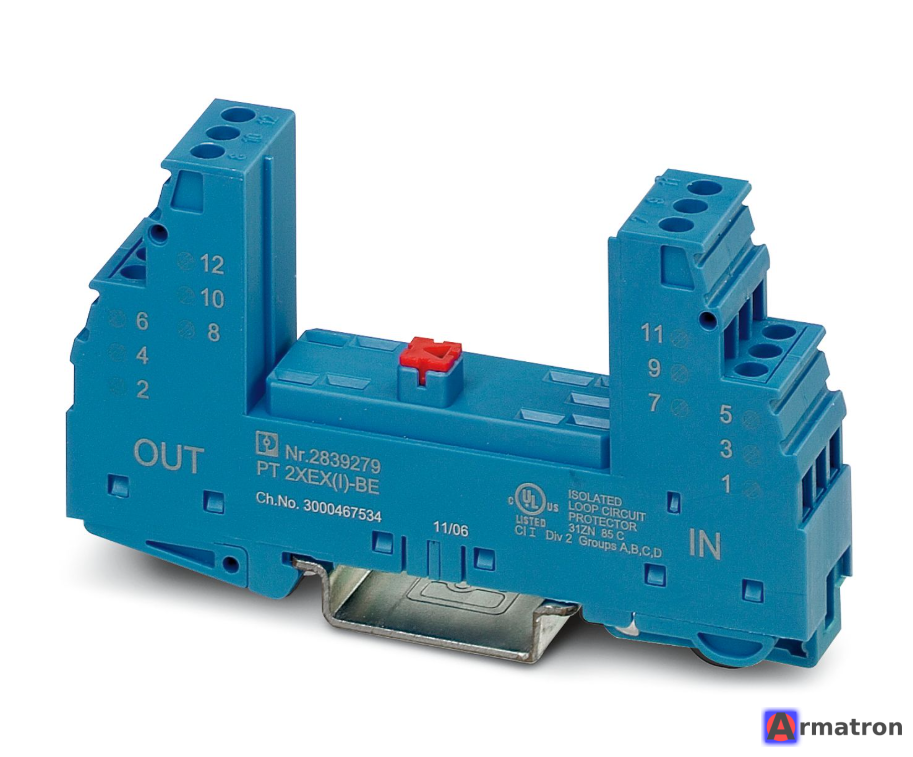

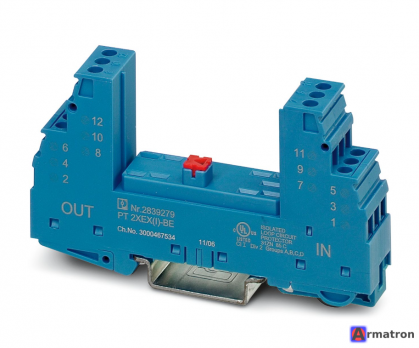

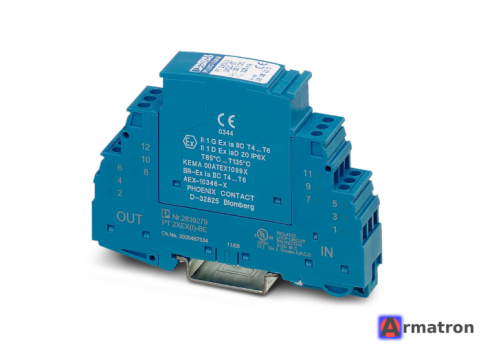

PT 2XEX(I)-BE (артикул 2839279) производства Phoenix Contact — это базовый элемент (розетка) для установки сменных модулей защиты от перенапряжений серии PLUGTRAB PT.

Этот элемент специально разработан для использования в искробезопасных цепях (Ex i) и является критически важным компонентом для систем автоматизации, работающих во взрывоопасных зонах.

Основные характеристики и назначение

1. Тип устройства: Базовый элемент для штекерного УЗИП (Устройства защиты от импульсных перенапряжений).

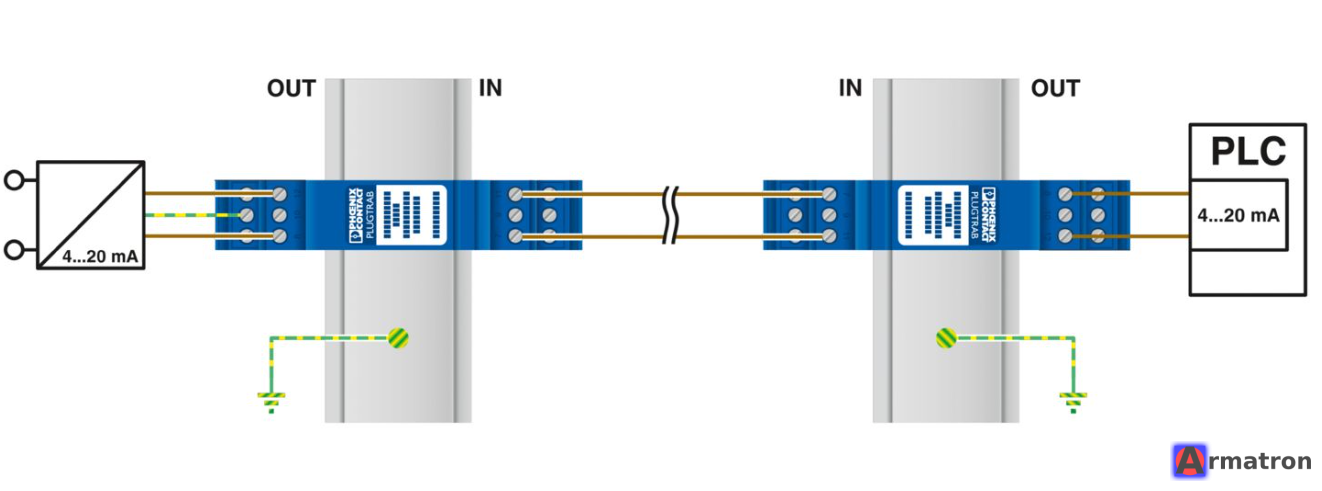

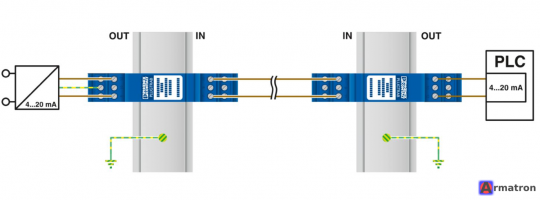

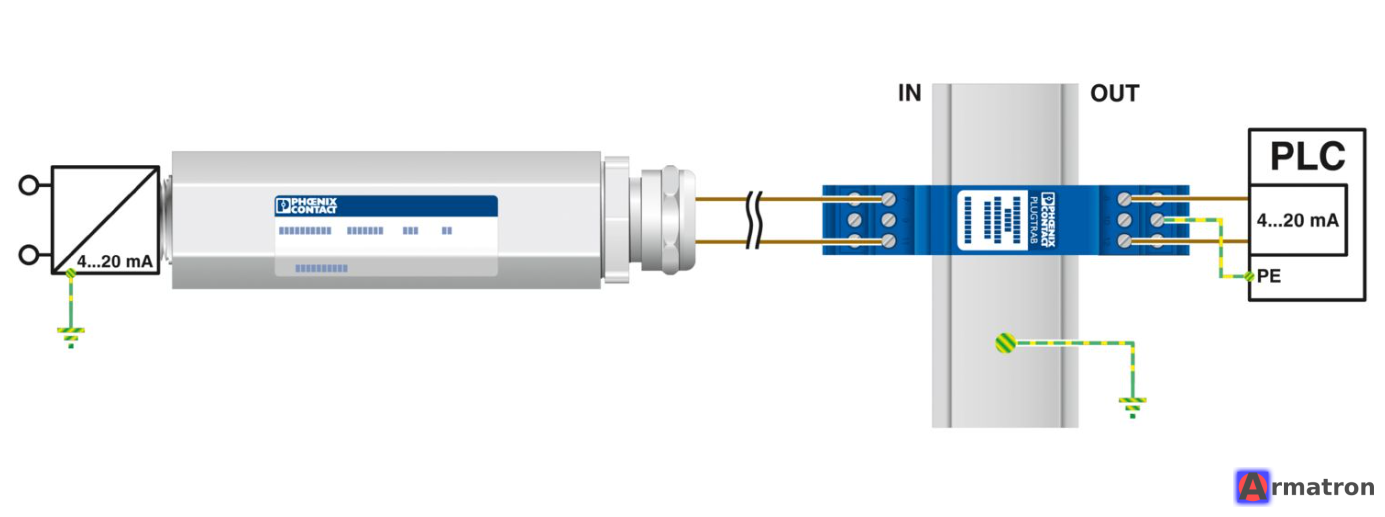

2. Область применения: Системы КИПиА, искробезопасные измерительные и управляющие цепи (Ex i). Часто применяется в нефтегазовой, химической и горнодобывающей промышленности.
3. Конструкция: Представляет собой клеммный блок для установки на DIN-рейку, в который вставляется защитный штекер (например, PT 2XEX(I)-24DC-ST).
4. Количество каналов: Предназначен для защиты двух сигнальных жил с общим опорным потенциалом (или одной двухпроводной цепи).

Технические характеристики

• Артикул: 2839279.
• Тип подключения: Винтовые зажимы (М3).

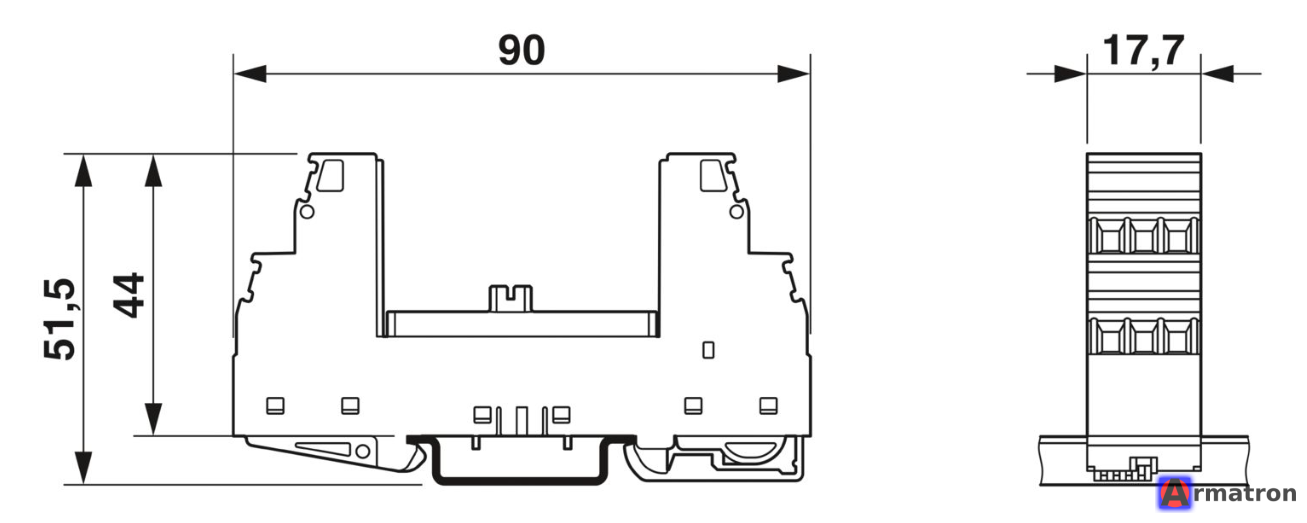

• Монтаж: На стандартную DIN-рейку NS 35.
• Материал корпуса: PA 6.6-FR (полиамид, не поддерживающий горение).
• Класс воспламеняемости: V-0 (согласно UL 94).
• Диапазон рабочих температур: от -40 °C до +85 °C.
• Степень защиты: IP20.

Ключевые особенности и преимущества

• Искробезопасность (Ex i): Элемент сертифицирован по стандартам ATEX и IECEx для использования в зонах 0, 1, 2.
• Удобство обслуживания: Благодаря модульной конструкции, защитный штекер можно заменить в случае выхода из строя, не разрывая цепь и не демонтируя провода с базы.
• Заземление: Базовый элемент обеспечивает надежное соединение с функциональным заземлением через металлическую защелку на DIN-рейке.
• Маркировка: Имеет синий корпус, что является стандартом для идентификации искробезопасных цепей.
• Перемычки: Позволяет устанавливать перемычки для объединения общих точек (земли).

С чем используется?

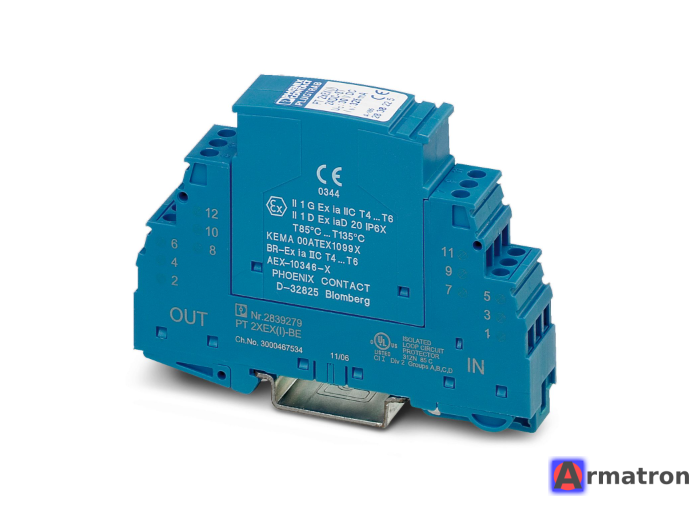

Этот базовый элемент работает только в паре со сменным защитным модулем. Стандартный комплект:

1. Базовый элемент: PT 2XEX(I)-BE (2839279).
2. Защитный штекер: Например, PT 2XEX(I)-24DC-ST (2838225).

Важное примечание по безопасности

При проектировании систем с использованием этого элемента необходимо строго соблюдать требования по разделению искробезопасных и искроопасных цепей (расстояние между клеммами, использование разделительных перегородок и т. д.) в соответствии со стандартами ГОСТ IEC 60079-14 (или аналогичными местными нормами).
