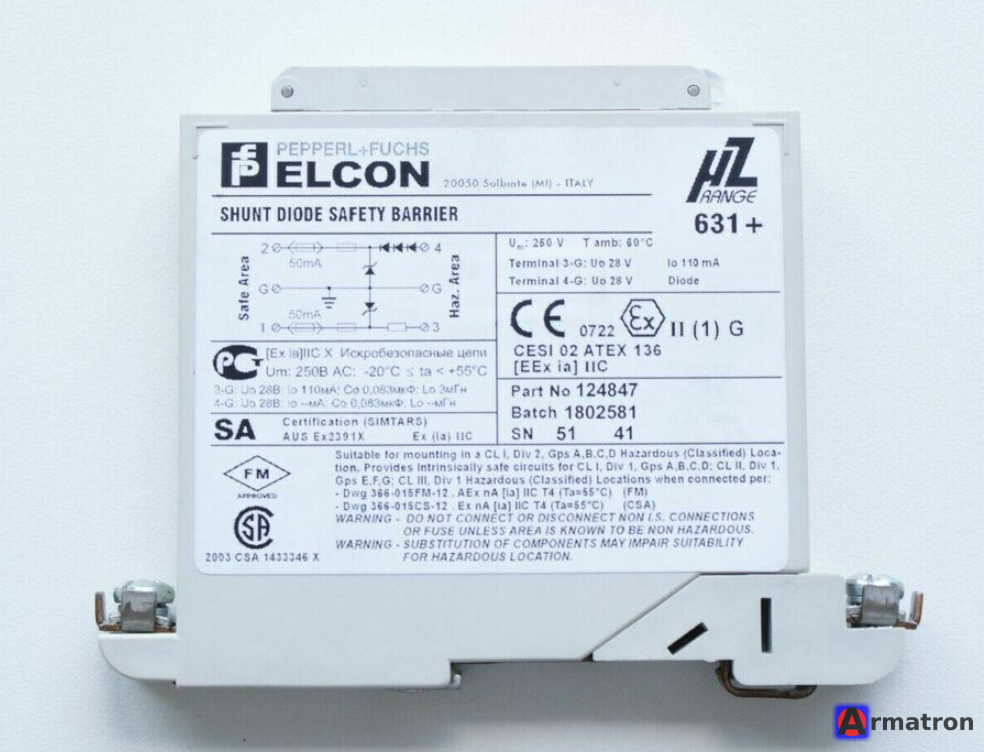

Барьеры искрозащиты EL-UZ631+ Pepperl+Fuchs

1. Что такое EL-UZ631+?

EL-UZ631+ — это пассивный барьер искрозащиты на стабилитронах (также называемый «шунт-диодный барьер» или «Zener barrier»).

• Тип: Пассивный (не требует отдельного питания, но требует жесткого заземления).
• Назначение: Обычно используется для защиты цепей аналоговых сигналов (4...20 мА) или дискретных сигналов.
• Примерные характеристики (для серии 631): Обычно это барьеры для цепей 24В.

2. Аналоги от Pepperl+Fuchs (P+F)

У Pepperl+Fuchs есть две основные линейки, которыми можно заменить EL-UZ:

Вариант А: Прямая замена (Серия Z-System)

Это тоже пассивные барьеры на стабилитронах. Они функционально идентичны EL-UZ: дешевые, компактные, но требуют обязательного надежного заземления искробезопасной шины.

Для подбора точного аналога нужно знать рабочее напряжение и сопротивление вашего контура, но наиболее вероятные замены для стандартных сигналов 24В / 4-20 мА:

• P+F Z787 (Одноканальный) — самый популярный аналог.
  • Рабочее напряжение: макс. 28 В.
  • Сопротивление: ок. 300 Ом.
• P+F Z728 (Одноканальный) — если нужно меньшее сопротивление.
• P+F Z960 / Z961 (Двухканальные) — если EL-UZ у вас двухканальный.

Преимущество: Низкая цена, схожий принцип работы.
Недостаток: Требуется качественное заземление (< 1 Ом), нет гальванической развязки.

Вариант Б: Технический апгрейд (Серия K-System)

Это активные барьеры с гальванической развязкой. Они дороже, но гораздо надежнее и удобнее в эксплуатации.

• Они не требуют заземления самой шины (сигнал "плавающий").
• Защищают контроллер от помех и скачков напряжения.

Наиболее популярные модели для замены (если сигнал 4...20 мА):

• KFD2-STC4-Ex1 (Для питания датчика 4...20 мА в опасной зоне).
• KFD2-CD-Ex1.32 (Если нужно просто передать ток, аналог стабилитронного барьера).

Как правильно выбрать замену?

Чтобы точно подобрать артикул Pepperl+Fuchs взамен EL-UZ631+, проверьте следующие параметры в вашем проекте:

1. Полярность: (Плюс, минус или переменный ток). Z787 — для положительной полярности (самое частое).
2. Рабочее напряжение: Какое напряжение в контуре? (обычно 24В).
3. Сопротивление: Какое сопротивление вносит барьер EL-UZ? Аналог P+F не должен иметь сопротивление сильно выше, иначе может не хватить напряжения для датчика.
4. Количество каналов: 1 или 2?

Важное предупреждение:
Замена барьера искрозащиты — это внесение изменений в проект безопасности. Перед заменой необходимо провести расчет искробезопасной цепи (проверить параметры Uo,Io,Po,Co,LoUo​,Io​,Po​,Co​,Lo​), чтобы убедиться, что новый барьер P+F совместим с вашим датчиком и длиной кабеля.
