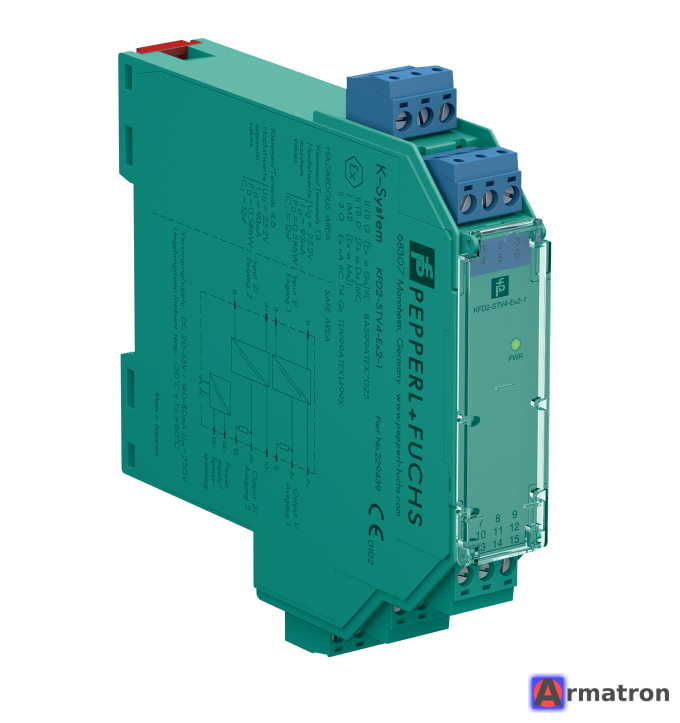

Вы указали заказной номер и модель оборудования от компании Pepperl+Fuchs. Это барьер искрозащиты (изолятор) и источник питания для SMART-передатчиков.
Ниже приведены подробные характеристики и описание для модели KFD2-STV4-EX2-1 (Part No. 229439).
Основное описание
Это 1-канальный барьер с гальванической развязкой, предназначенный для питания 2-проводных передатчиков (датчиков) во взрывоопасной зоне и передачи аналогового сигнала в безопасную зону.
Ключевая особенность (STV4): Это устройство работает как разветвитель сигнала (сплиттер), преобразующий входной ток в ток и напряжение на выходах.
Технические характеристики
- Тип устройства: Источник питания SMART-передатчиков (SMART Transmitter Power Supply).
-
Вход (Ex-зона):
- 1 канал.
- Подключение 2-проводных SMART-передатчиков или источников тока.
- Диапазон: 0/4 ... 20 мА.
-
Выход (Безопасная зона):
- Устройство имеет 2 выхода (для одного входного сигнала):
- Выход I (активный): 0/4 ... 20 мА (Токовый сигнал).
- Выход II: 1 ... 5 В (Сигнал напряжения).
- Питание: 24 В пост. тока (через клеммы или шину Power Rail).
- Поддержка HART: Да. Сигналы HART передаются прозрачно (обычно через Выход I).
- Уровень безопасности: SIL 2 (согласно IEC 61508).

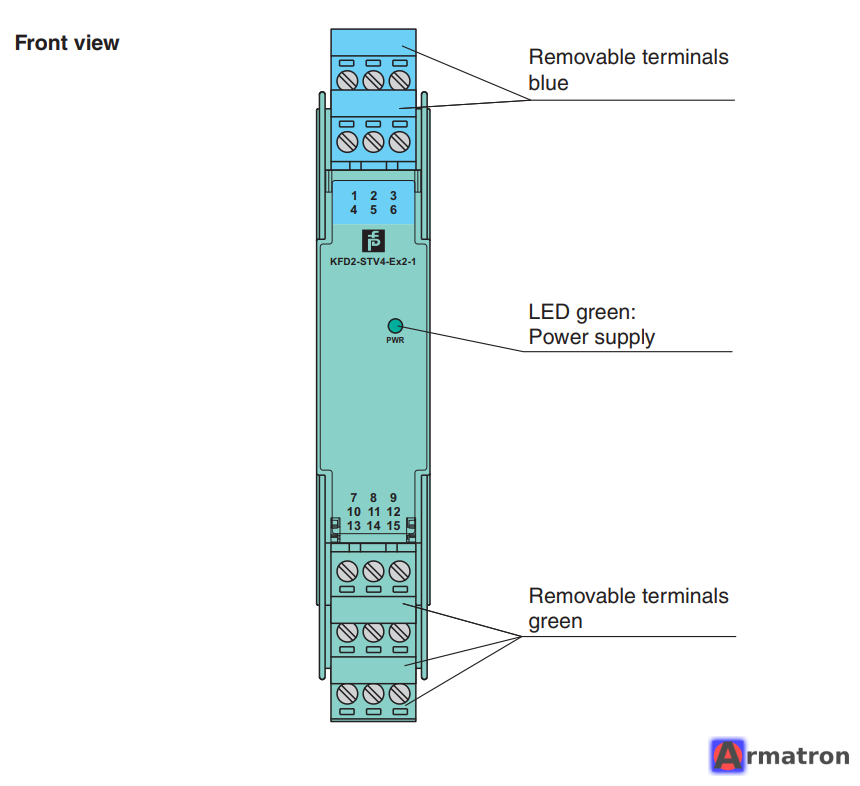

- Исполнение: Монтаж на DIN-рейку (корпус K-System).
Схема подключения (упрощенная)
- Опасная зона (вход): Клеммы 1 (+) и 3 (-).
- Безопасная зона (выход I - Ток): Клеммы 7 (+) и 8 (-).
- Безопасная зона (выход II - Напряжение): Клеммы 9 (+) и 10 (-).
- Питание: Клеммы 14 (+) и 15 (-).
Применение
Используется, когда необходимо запитать датчик во взрывоопасной зоне (например, датчик давления или температуры с выходом 4-20 мА) и передать сигнал на систему управления (РСУ/ПЛК), при этом:
- Один выход (токовый) идет на аналоговый вход контроллера.
- Второй выход (вольтажный 1-5В) может использоваться для подключения к регистратору, индикатору или другому оборудованию, принимающему напряжение.
Важное примечание по Part No. 229439
Цифры 229439 — это внутренний артикул (Part Number) Pepperl+Fuchs, который точно определяет версию устройства. При заказе замены важно сверять этот номер, так как старые версии могли иметь незначительные отличия или быть сняты с производства (хотя серия KFD2-STV4 является достаточно стандартной).
Если вам нужна документация (Datasheet) или инструкция на русском языке, я могу подсказать, где ее найти на официальном сайте, или уточнить детали по подключению.
