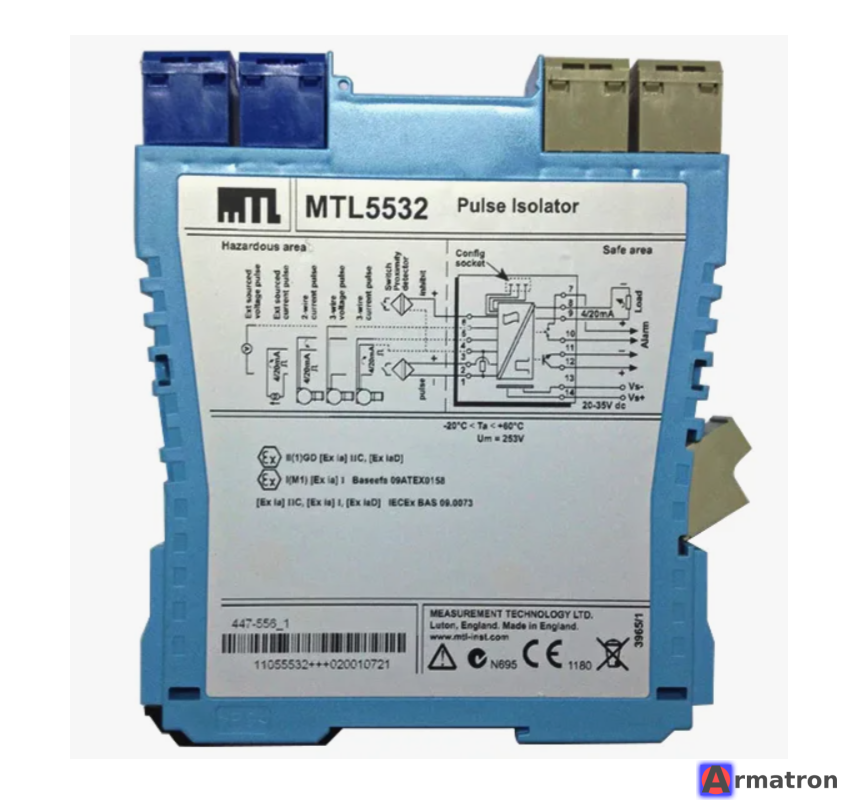

Барьер искрозащиты одноканальный MTL5532 Eaton

Eaton MTL5532 — это одноканальный барьер искрозащиты (изолятор) с гальванической развязкой, предназначенный для передачи импульсных сигналов из взрывоопасной зоны в безопасную. Он входит в популярную серию MTL5500.

Ниже приведено подробное описание устройства, его характеристики и принцип работы.

Основное назначение

MTL5532 используется для подключения дискретных датчиков (например, датчиков приближения NAMUR), выключателей или импульсных источников, находящихся во взрывоопасной зоне. Он передает этот сигнал в безопасную зону через выходное реле или оптопару (в зависимости от конфигурации), обеспечивая при этом искробезопасность цепи.

Часто применяется в задачах измерения частоты или счета импульсов, так как способен работать с более высокой частотой переключения, чем стандартные реле-повторители.

Основные характеристики

• Тип устройства: Изолятор импульсных сигналов (Pulse Isolator).
• Количество каналов: 1 канал.
• Вход (Взрывоопасная зона):
  • Датчики приближения (стандарт NAMUR).
  • Механические контакты (сухой контакт).
• Выход (Безопасная зона):
  • Реле (перекидной контакт).
  • Твердотельный выход (опционально/в зависимости от модификации схемы).
  • Аналоговый выход (преобразование частоты в ток) — Примечание: Для чистого преобразования частоты в ток 4-20мА чаще используют модели типа MTL5546, но 5532 позиционируется как импульсный изолятор.
• Напряжение питания: 20–35 В пост. тока (ном. 24 В DC).
• Гальваническая развязка: Тройная (Вход / Выход / Питание).
• Монтаж: На DIN-рейку (35 мм).

Ключевые особенности

1. Высокая частота передачи: В отличие от обычных переключателей (свитчей), MTL5532 оптимизирован для передачи импульсов, что делает его пригодным для расходомеров и тахометрических датчиков.
2. Обнаружение неисправности линии (LFD - Line Fault Detection): Устройство может определять обрыв линии или короткое замыкание во входной цепи. При обнаружении ошибки срабатывает индикация, и выход переходит в безопасное состояние.
3. Инверсия фазы: С помощью переключателей на корпусе можно настроить работу выхода (прямая или обратная передача сигнала).
4. Светодиодная индикация:
   • Зеленый LED: Питание (Power).
   • Желтый LED: Состояние выхода (Status).
   • Красный LED: Ошибка линии (Fault).

Технические параметры (справочно)

• Максимальная частота сигнала: Обычно до 10 кГц (зависит от нагрузки и типа выхода).
• Параметры безопасности (Ex):
  • Напряжение холостого хода (Uo): 10.5 В.
  • Ток короткого замыкания (Io): 14 мА.
  • Мощность (Po): 37 мВт.
• Температурный диапазон: от -20°C до +60°C.
• Сертификация: ATEX, IECEx, ТР ТС (ЕАС) для применения в Зонах 0, 1, 2.

Применение

• Системы аварийного отключения (ESD).
• Контроль скорости вращения турбин или двигателей.
• Счетчики расхода (подключение к турбинным расходомерам).
• Сигнализация положения клапанов.

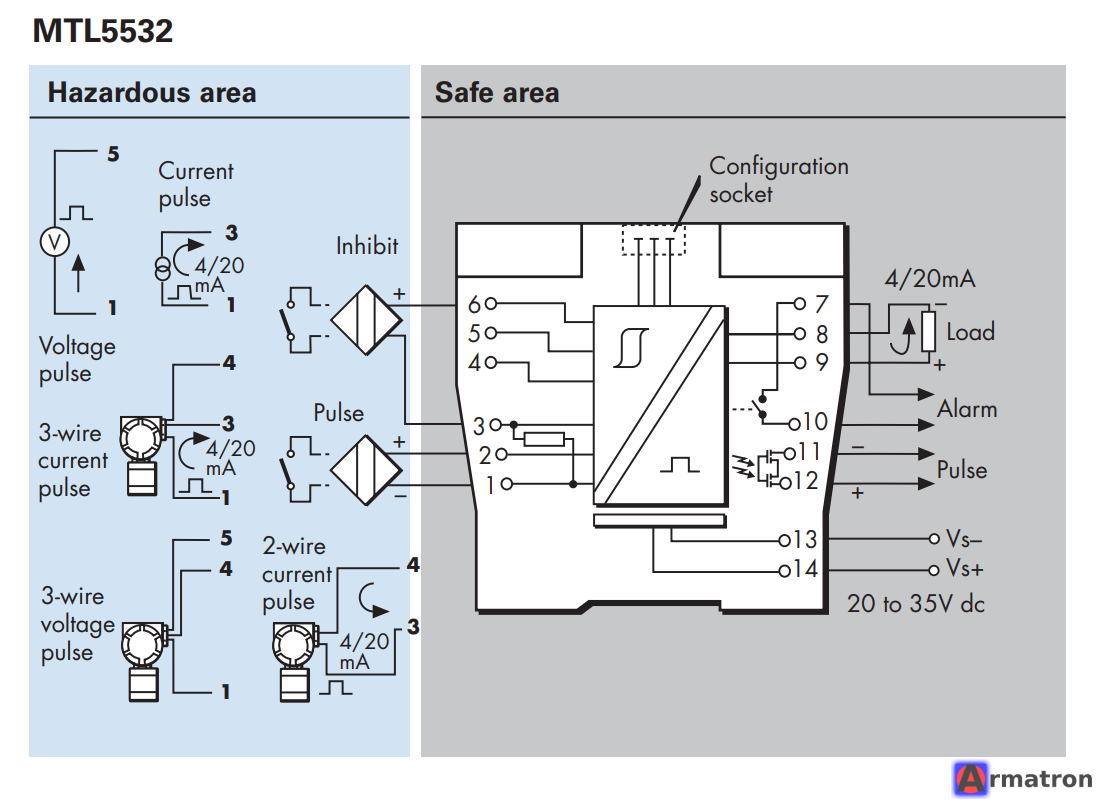

Схема подключения (упрощенная)

• Клеммы 1, 2: Подключение датчика (опасная зона).
• Клеммы 11, 12: Выходной сигнал (безопасная зона).
• Клеммы 13, 14: Питание 24В DC.

Примечание: MTL ранее был брендом Cooper Crouse-Hinds, который сейчас является частью корпорации Eaton. Поэтому в документации вы можете встретить названия "Cooper MTL5532" или "Eaton MTL5532" — это одно и то же устройство.
