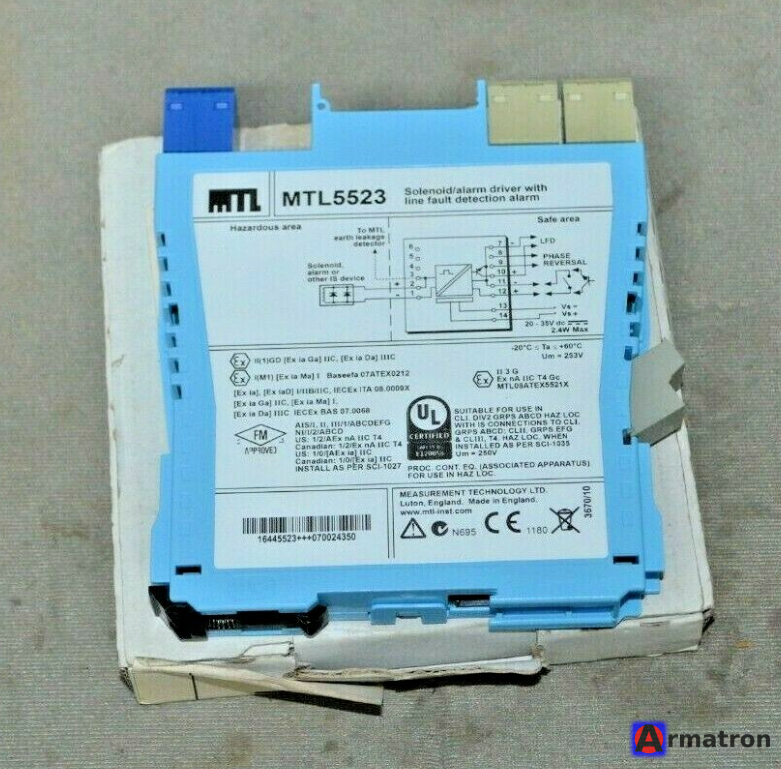

Барьер искрозащиты одноканальный MTL5523 Eaton

Eaton MTL5523 (ранее MTL Instruments) — это одноканальный барьер искрозащиты с гальванической развязкой, предназначенный для управления соленоидами, звуковыми оповещателями или светодиодами во взрывоопасной зоне.

Ключевая особенность модели MTL5523 — наличие функции контроля линии (LFD - Line Fault Detection).

Ниже приведены основные характеристики и описание устройства:

Назначение

Устройство передает управляющий сигнал из безопасной зоны во взрывоопасную зону для включения исполнительных механизмов (например, электромагнитных клапанов) или сигнализации. При этом оно обеспечивает ограничение электрической энергии до безопасного уровня (искрозащита).

Основные характеристики

• Тип: Драйвер соленоида / сигнализатора.
• Количество каналов: 1 (Один канал).
• Функция LFD (Line Fault Detection): Устройство контролирует цепь во взрывоопасной зоне на предмет обрыва или короткого замыкания.
• Расположение: Устанавливается в безопасной зоне (на DIN-рейку).
• Подключаемое оборудование: Соленоиды, звуковые излучатели, LED-индикаторы, расположенные в зонах 0, 1, 2 (или 20, 21, 22).
• Гальваническая развязка: Полная изоляция между входом, выходом и питанием.

Технические параметры

1. Напряжение питания: 20–35 В постоянного тока (DC).
2. Управляющий сигнал (вход): Обычно логические 24 В от ПЛК или системы управления.
3. Выходные характеристики (в опасную зону):
   • Обеспечивает питание нагрузки.
   • Характеристика I/V (ток/напряжение) подобрана для управления типовыми искробезопасными клапанами.
4. Индикация:
   • Желтый LED: Состояние выхода (включен).
   • Красный LED: Обнаружение неисправности линии (LFD).

Особенности работы LFD (Контроль линии)

• Если функция LFD активирована и происходит обрыв провода или короткое замыкание в опасной зоне, модуль отключает выход и сигнализирует о неисправности в систему управления (обычно размыканием цепи питания или специальным сигналом, в зависимости от схемы подключения).
• Функцию LFD можно отключить переключателем на боковой стороне модуля, если она не требуется.

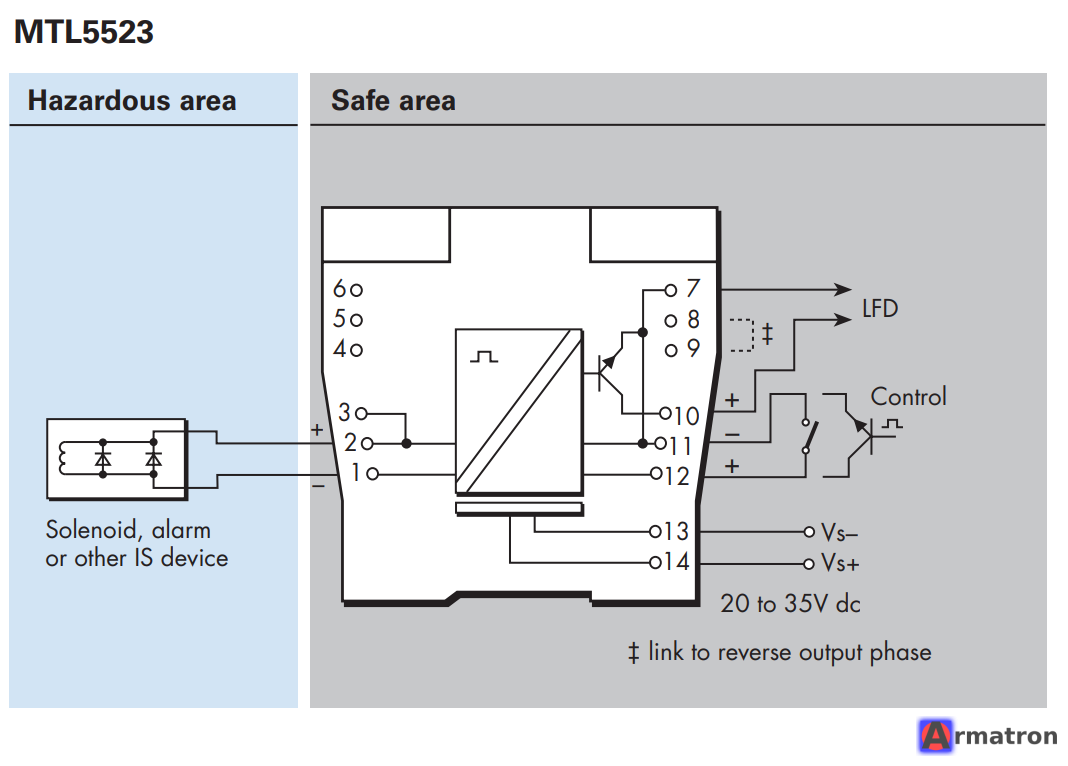

Схема подключения (общая)

• Клеммы 1, 2: Подключение нагрузки во взрывоопасной зоне.
• Клеммы 13, 14: Питание 24В DC и управление (зависит от конфигурации, часто совмещено). Точную распиновку всегда проверяйте в актуальном даташите или на корпусе устройства.

Сертификация

Модуль имеет международные сертификаты (ATEX, IECEx) и, как правило, сертификат ТР ТС (ЕАС) для использования на территории РФ и стран Таможенного союза.

Это устройство является прямой заменой старой серии MTL4523 (для других объединительных плат) или еще более старых серий MTL4000/MTL5000 при соответствующем подборе.
