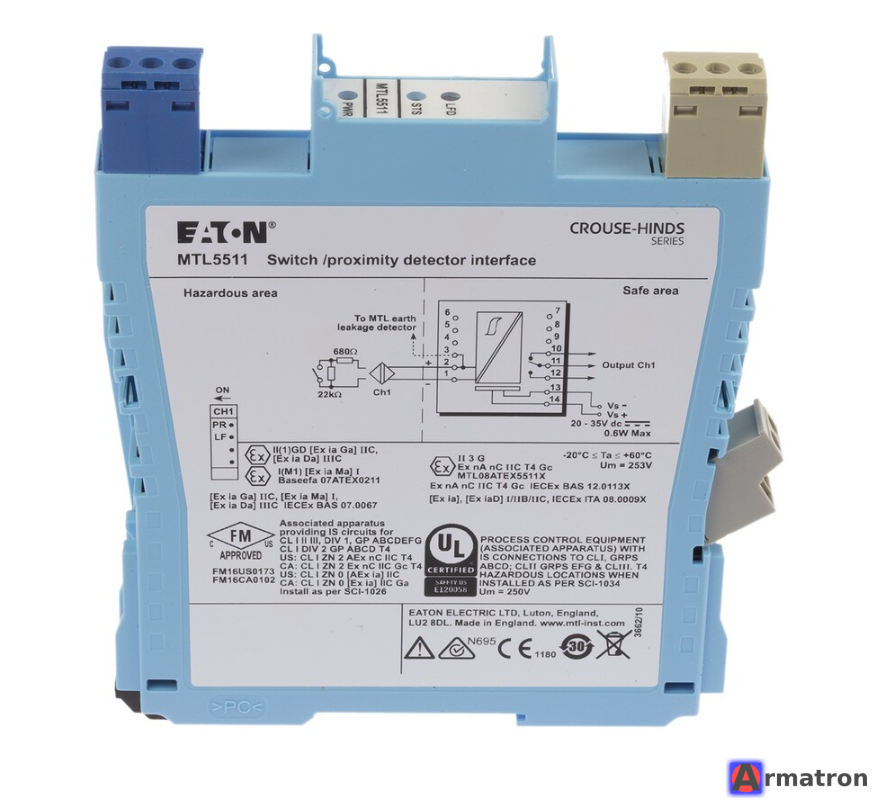

Барьер искрозащиты одноканальный MTL5511 Eaton

Eaton MTL5511 — это одноканальный барьер искрозащиты (изолятор) с гальванической развязкой, предназначенный для передачи дискретных сигналов из взрывоопасной зоны в безопасную.

Ниже приведено подробное описание устройства, его характеристики и принцип работы.

Основное назначение

MTL5511 используется для подключения переключателей (сухих контактов) или датчиков приближения (индуктивных датчиков типа NAMUR), находящихся во взрывоопасной зоне.
Он передает состояние этих датчиков в безопасную зону через релейный выход (перекидной контакт).

Основные технические характеристики

• Количество каналов: 1 (одноканальный).
• Вход (Опасная зона):
  • Датчик приближения (NAMUR).
  • Механический переключатель (сухой контакт).
  • Переключатель с резисторами (для контроля целостности линии).
• Выход (Безопасная зона): Однополюсное реле на переключение (SPDT).
• Напряжение питания: 20–35 В постоянного тока (DC).
• Монтаж: На DIN-рейку (стандарт 35 мм).
• Серия: MTL5500 (компактный корпус, съемные клеммы).

Функциональные особенности

1. LFD (Line Fault Detection) — Обнаружение неисправности линии:

   • Устройство способно определять обрыв провода или короткое замыкание во входной цепи (в опасной зоне).
   • При обнаружении неисправности реле выхода размыкается (переходит в обесточенное состояние), а светодиодный индикатор LFD загорается красным.
   • Эта функция отключаемая (через переключатели на корпусе), если используются простые контакты без резисторов.

2. Реверс фазы (Phase Reversal):

   • Позволяет инвертировать сигнал. Пользователь может выбрать, будет ли выходное реле замкнуто или разомкнуто при срабатывании датчика.

3. Светодиодная индикация:

   • PWR (Зеленый): Наличие питания.
   • STS (Желтый): Состояние выхода (реле замкнуто/разомкнуто).
   • LFD (Красный): Ошибка линии (обрыв/КЗ).

Применение

Используется в системах автоматизации (АСУ ТП) для безопасного сбора сигналов от:

• Концевых выключателей.
• Датчиков положения клапанов.
• Датчиков уровня (дискретных).
• Кнопок аварийного останова (расположенных во взрывоопасной зоне).

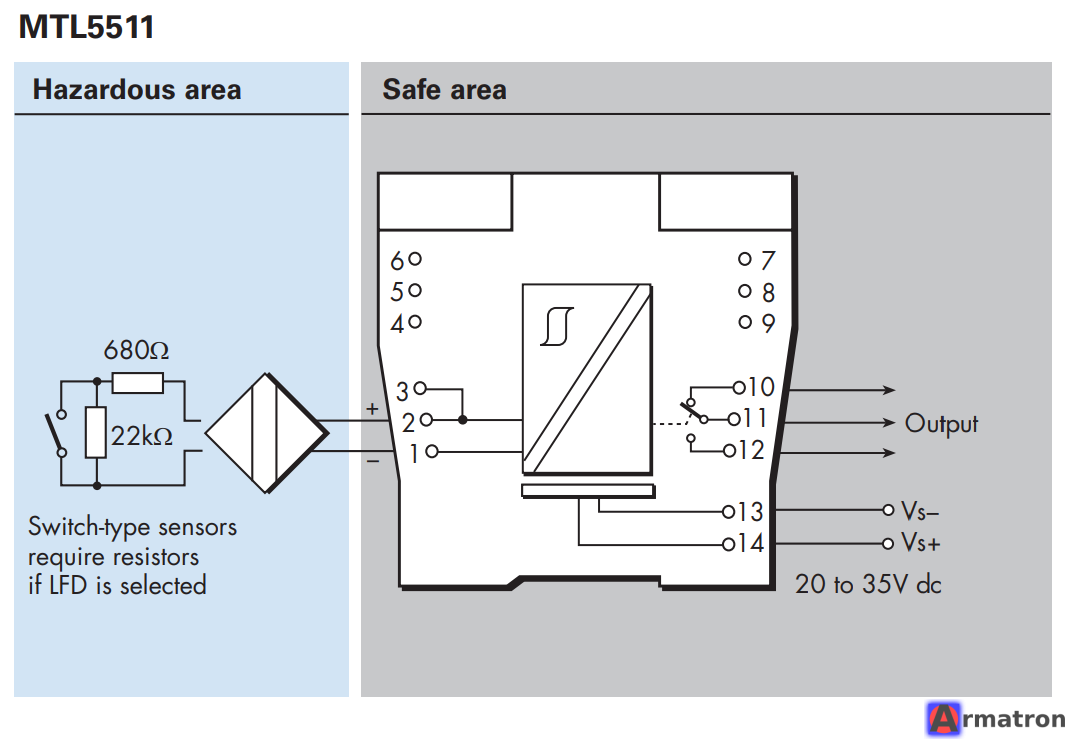

Схема подключения (упрощенная)

• Клеммы 1, 2: Подключение датчика/переключателя из опасной зоны.
• Клеммы 11, 12, 14 (или аналогичные, см. паспорт): Выходное реле (Общий, НЗ, НР) в безопасную зону.
• Клеммы 13, 14: Питание 24В DC.

Сертификация

Оборудование сертифицировано по международным стандартам (ATEX, IECEx) и имеет сертификаты ТР ТС (EAC) для использования на территории РФ и стран ЕАЭС (маркировка взрывозащиты обычно [Ex ia Ga] IIC).

Примечание: MTL5511 является прямой заменой старой модели MTL5011B, но выполнена в более современном корпусе.
