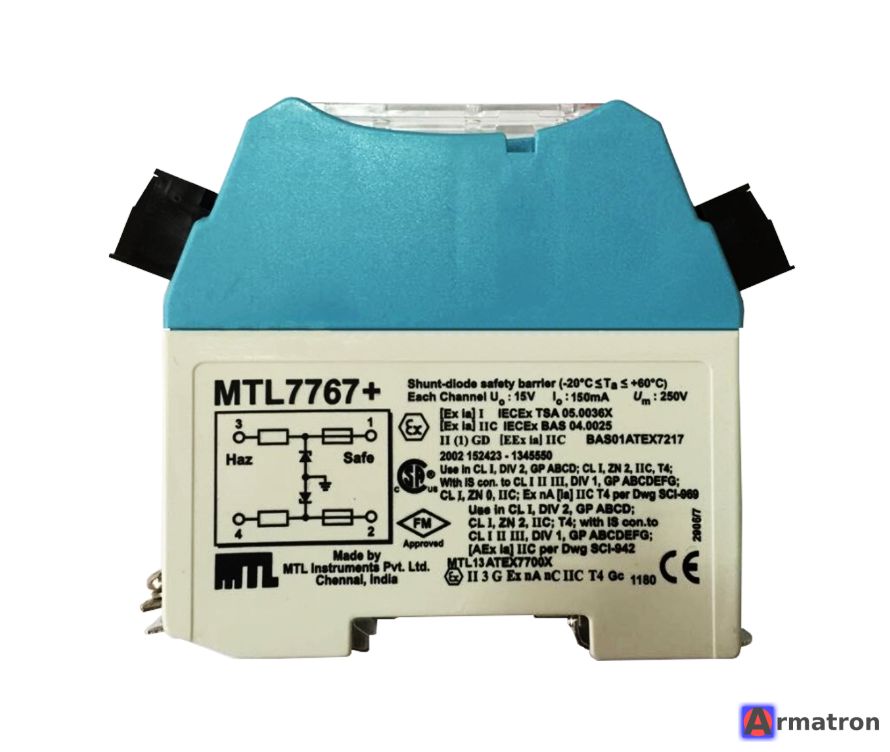

MTL7767+ — это двухканальный пассивный барьер искрозащиты на стабилитронах (зенеровский барьер) из популярной серии MTL7700 производства компании Eaton (ранее MTL Instruments).
Этот барьер предназначен для защиты электрических цепей, работающих во взрывоопасных зонах, путем ограничения энергии (напряжения и тока), которая может попасть из безопасной зоны в опасную даже в случае неисправности оборудования.
Основные характеристики MTL7767+
- Тип барьера: Пассивный (зенеровский). Не требует отдельного питания, но требует качественного искробезопасного заземления.
- Количество каналов: 2 (два независимых канала в одном корпусе шириной 12.6 мм).
- Полярность: Положительная (Positive).
- Рабочее напряжение (ном.): 24 В постоянного тока (DC).
- Максимальное рабочее напряжение (UwUw): 26 В.
-
Параметры безопасности (на выходе):
- Максимальное выходное напряжение (UoUo): 28 В.
- Максимальный выходной ток (IoIo): 93 мА (на канал).
- Максимальная выходная мощность (PoPo): 0.65 Вт.
- Сопротивление ветви (сквозное): Минимум 300 Ом (типичное значение для защиты дискретных сигналов).
Применение
Барьер MTL7767+ чаще всего используется для подключения:
- Дискретных датчиков («сухой контакт»).
- Датчиков приближения (типа NAMUR).
- Светодиодных индикаторов во взрывоопасных зонах.
- Низковольтных цепей управления.
Ключевые особенности серии MTL7700 (+)
- Компактность: Тонкий корпус позволяет плотно устанавливать модули на DIN-рейку, экономя место в шкафу.
- Съемные клеммы: Облегчают монтаж и замену модуля без отсоединения проводов.
- Шинное питание (Power Bus): Хотя 7767+ является пассивным, конструкция серии позволяет использовать шину питания для активных модулей той же линейки.
- Защита предохранителем: Внутри установлены несменные предохранители для защиты стабилитронов.
Важное примечание по установке
Для работы любого зенеровского барьера (включая MTL7767+) обязательно наличие качественного технологического заземления (сопротивление обычно не более 1 Ом). Это необходимо для сброса аварийного тока на землю. Если качественное заземление обеспечить невозможно, рекомендуется использовать изолирующие барьеры (например, серию MTL5500).
Маркировка взрывозащиты
Обычно соответствует:
- ATEX: II (1) GD [Ex ia Ga] IIC
- IECEx: [Ex ia Ga] IIC
- Производитель Eaton
