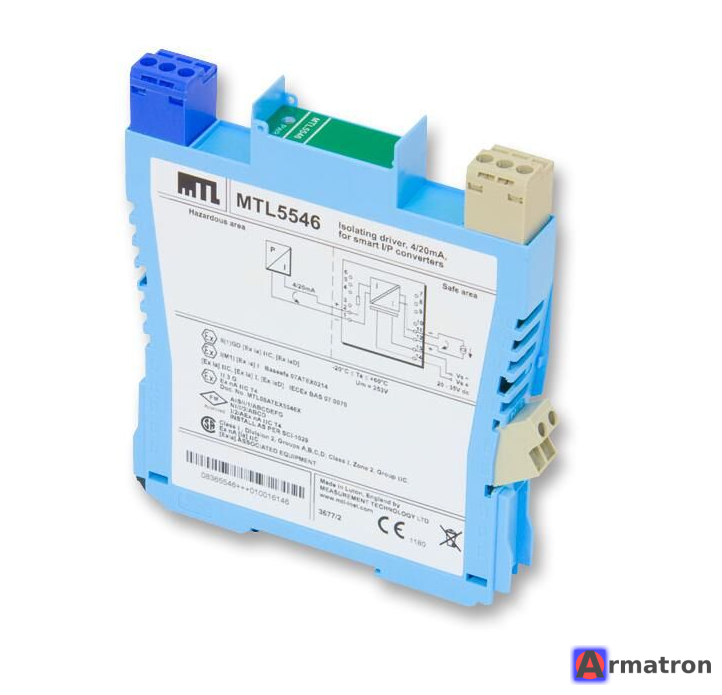

Барьер искрозащиты MTL5546 Eaton

Eaton MTL5546 — это одноканальный изолирующий драйвер (барьер искрозащиты) с поддержкой протокола HART, предназначенный для управления исполнительными устройствами во взрывоопасных зонах. Он входит в популярную серию MTL5500.

Ниже приведено подробное описание его характеристик, назначения и принципа работы:

1. Основное назначение

MTL5546 используется для передачи управляющего сигнала 4–20 мА из безопасной зоны (от контроллера АСУ ТП) во взрывоопасную зону для управления:

• Интеллектуальными электропневматическими позиционерами клапанов.
• Преобразователями ток-давление (I/P).

2. Ключевые особенности

• Гальваническая развязка: Обеспечивает полную изоляцию между цепями питания, входом (системой управления) и выходом (полевым устройством).
• Прозрачность для HART: Позволяет двунаправленную передачу цифровых сигналов HART поверх аналогового сигнала 4–20 мА. Это необходимо для настройки, калибровки и диагностики полевых устройств через систему управления.
• Обнаружение неисправностей (LFD): Барьер оснащен функцией обнаружения обрыва линии (Open Circuit) или короткого замыкания (Short Circuit) в полевой цепи.
• Монтаж: Устанавливается на стандартную DIN-рейку.

3. Технические характеристики

• Количество каналов: 1.
• Входной сигнал (из безопасной зоны): 4–20 мА.
• Выходной сигнал (во взрывоопасную зону): 4–20 мА.
• Напряжение питания: 20–35 В постоянного тока (ном. 24 В DC).
• Напряжение на выходе: При токе 20 мА на нагрузке обеспечивается достаточное напряжение (обычно более 13 В), чтобы питать большинство стандартных позиционеров.
• Светодиодная индикация:
  • Зеленый LED: Питание включено.
  • Желтый/Красный LED: Индикация состояния линии (обрыв/КЗ).

4. Безопасность и сертификация

• Тип взрывозащиты: [Ex ia] — искробезопасная электрическая цепь. Позволяет подключать устройства, находящиеся в зонах 0, 1, 2 (газ) и 20, 21, 22 (пыль).
• Функциональная безопасность: Сертифицирован по стандарту IEC 61508 для использования в системах противоаварийной защиты (ПАЗ) до уровня SIL 2.
• Сертификаты: ATEX, IECEx, ТР ТС (EAC) и другие международные стандарты.

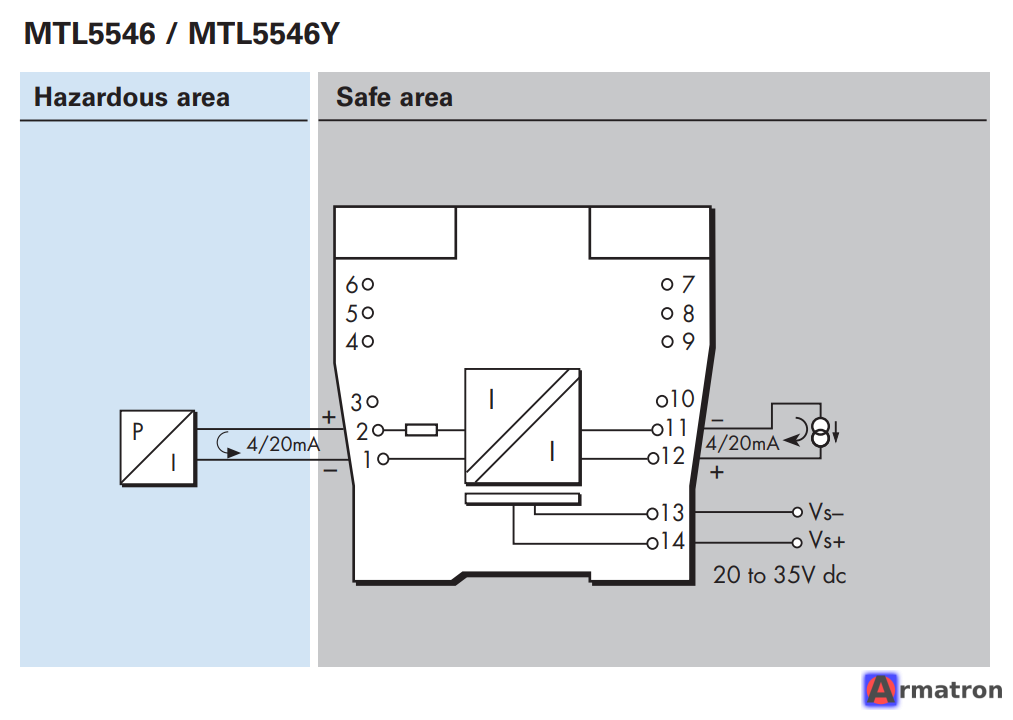

5. Схема подключения (упрощенно)

• Клеммы 1 и 2: Подключение полевого устройства во взрывоопасной зоне (+ и -).
• Клеммы 11 и 12: Вход управляющего сигнала 4-20 мА от контроллера (безопасная зона).
• Клеммы 13 и 14: Питание 24 В (безопасная зона).

6. Отличие от похожих моделей

Иногда можно встретить модель MTL5546Y. Основное различие заключается в способе обнаружения неисправности линии:

• MTL5546: При обнаружении обрыва/КЗ размыкает цепь входа (со стороны системы), сигнализируя контроллеру о сбое (высокоомное состояние).
• MTL5546Y: Используется с системами, которые требуют иного поведения при сбое (часто просто транслирует 0 мА или не размыкает контур полностью, зависит от спецификации системы ввода-вывода).

Резюме: MTL5546 — это надежный стандарт для управления регулирующими клапанами на нефтеперерабатывающих, химических и газовых предприятиях, где требуется взрывозащита и диагностика по протоколу HART.
