Барьер искрозащиты MTL4575 Eaton

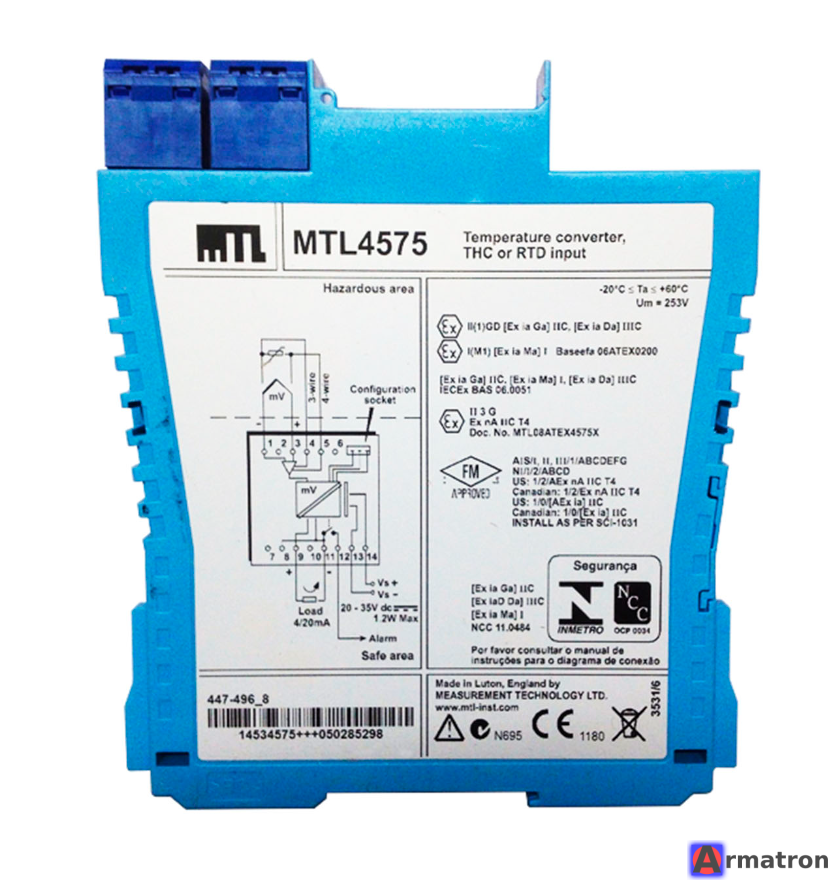

Eaton MTL4575 — это модуль гальванической развязки (барьер искрозащиты) из серии MTL4500, предназначенный для работы с температурными датчиками.

Ниже приведено подробное описание устройства, его функций и характеристик.

Основное назначение

MTL4575 используется для подключения датчиков температуры (термопар или термосопротивлений), находящихся в опасной зоне, и управления релейными выходами в безопасной зоне. По сути, это температурный преобразователь с функцией сигнализации (Temperature Converter / Trip Amplifier).

Ключевые функции и особенности

1. Вход (Опасная зона): Поддерживает подключение:
   • Термометров сопротивления (RTD): 2-, 3- или 4-проводные (например, Pt100).
   • Термопар (THC): типы J, K, T, E, R, S, B, N.
2. Выход (Безопасная зона):
   • Оснащен двумя реле (перекидные контакты).
   • Реле могут быть настроены на срабатывание по достижению определенной температуры (уставка Hi/Lo), на обрыв датчика или на другие условия процесса.
3. Конфигурация:
   • Модуль программируемый. Настройка типа датчика, диапазонов и уставок срабатывания реле производится через ПК с использованием программного обеспечения PCS45 и конфигуратора PCL45USB.
4. Индикация: На передней панели есть светодиоды для отображения состояния питания, состояния реле и статуса аварии (обрыв линии).

Технические характеристики (кратко)

• Количество каналов: 1 канал.
• Питание: 20 – 35 В пост. тока (DC).
• Монтаж: Устанавливается на объединительную плату (backplane) серии MTL4500. Обратите внимание: для монтажа на DIN-рейку без объединительной платы используется аналогичная модель серии MTL5500 (MTL5575).
• Гальваническая изоляция: Трехсторонняя (вход / выход / питание).
• Сертификация: ATEX, IECEx, ТР ТС (ЕАС) для применения в цепях, связанных с зонами 0, 1, 2.

Применение

Используется в системах противоаварийной защиты (ПАЗ) и системах автоматизации, где требуется прямой контроль температуры с выдачей дискретного сигнала (сухой контакт) при превышении пороговых значений, без необходимости передавать аналоговый сигнал 4-20 мА.
