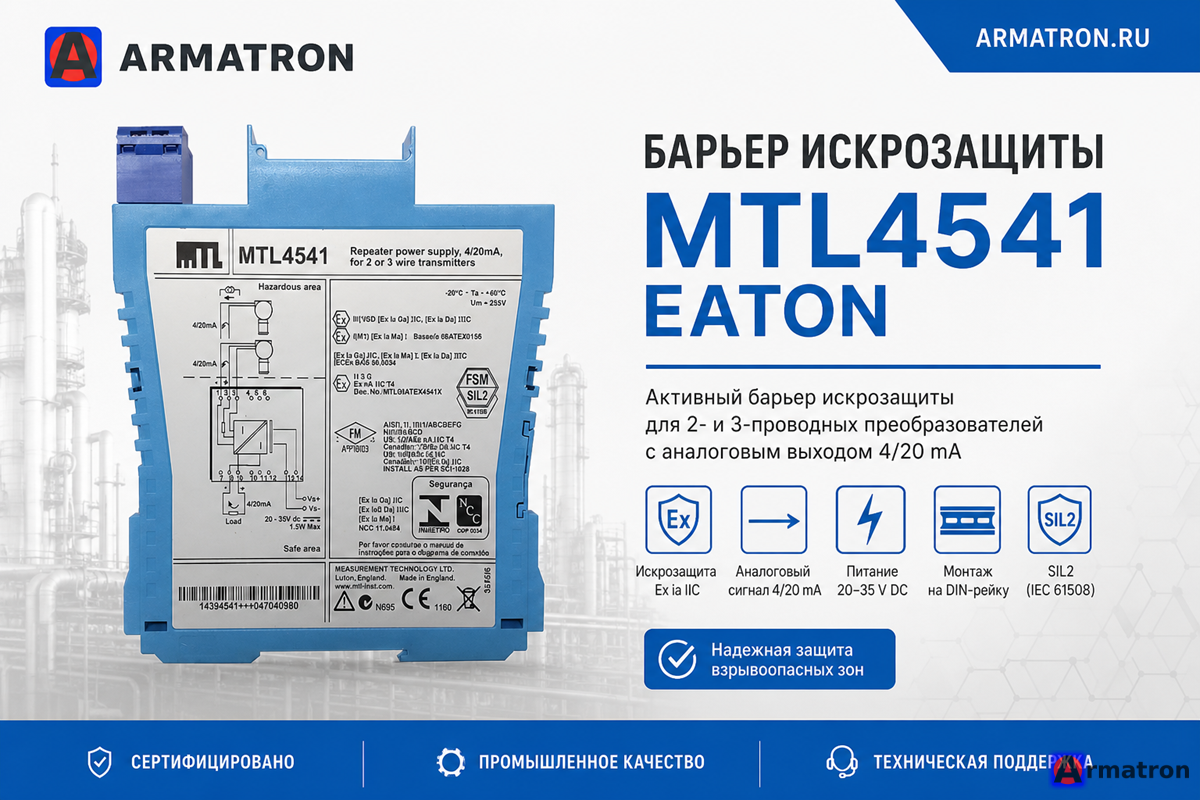

Модуль MTLх541 обеспечивает полностью плавающее питание постоянного тока для традиционного двух- или трехпроводного преобразователя с выходным сигналом 4-20 мА, расположенного в опасной зоне, и повторяет ток в другой плавающей цепи для управления нагрузкой безопасной зоны. Для интеллектуальных двухпроводных преобразователей модуль поддерживает двунаправленную цифровую связь, наложенную на сигнал 4-20 мА. Как альтернатива, MTLх541S выступает в роли нагрузки для подключения безопасной зоны.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов
Один.
Расположение нагрузки
Zone 0, IIC, T4-T6 при наличии соответствующей сертификации.
Div. 1, Group A.
Выходной сигнал безопасной зоны
Диапазон сигнала: от 4 до 20 мА.
Ниже / выше диапазона: от 0 до 24 мА.
Сопротивление нагрузки безопасной зоны: (MTLx541)
от 0 до 360 Ом при токе 24 мА.
от 0 до 450 Ом при токе 20 мА.
Нагрузка в безопасной зоне(MTLx541S)
Сток энергии 600Ом макс.
Макс. напряжение 24В пост.т.
Сопротивление выходной цепи безопасной зоны : > 1 МОм
Пульсации сигнала в цепи безопасной зоны
< 50 мкА полный размах.
Входной сигнал опасной зоны
Диапазон сигнала:
От 0 до 24 мА (включая значения ниже / выше диапазона).
Напряжение, подаваемое на преобразователь:
16.5 В при токе 20 мА.
Точность передачи при 20ºС
Лучше, чем 15 мкА.
Температурный дрейф
<0.8 мкА / ºС.
Время отклика
Выходной сигнал устанавливается в пределах 10% конечного значения
через 50 мс.
Поддерживаемые протоколы связи
HART (только клеммы 1 и 2).
Светодиодный индикатор
Зеленый: индикация наличия питания.
Максимальный потребляемый ток (при сигнале 20 мА)
51 мА при 24 В.
Рассеиваемая мощность (при сигнале 20 мА)
MTL x541 0.7 Вт при 24 В.
MTL x541S 1.0 Вт при 24 В.
Параметры безопасности
Клеммы 2 - 1 и 3:
V0 =28 В, I0 = 93 мА, Р0 =651 мВт, Um = 253 В действующее или пост.
тока.
Клеммы 1- 3:
Оборудование, не накапливающее энергию (≤1.5В, ≤0.1А, ≤25 мВт),
может включаться без последующей сертификации в любую искробе-
зопасную цепь с напряжением разомкнутой цепи менее 28.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Смотрите также общие технические характеристики
Количество каналов
Один.
Расположение нагрузки
Zone 0, IIC, T4-T6 при наличии соответствующей сертификации.
Div. 1, Group A.
Выходной сигнал безопасной зоны
Диапазон сигнала: от 4 до 20 мА.
Ниже / выше диапазона: от 0 до 24 мА.
Сопротивление нагрузки безопасной зоны: (MTLx541)
от 0 до 360 Ом при токе 24 мА.
от 0 до 450 Ом при токе 20 мА.
Нагрузка в безопасной зоне(MTLx541S)
Сток энергии 600Ом макс.
Макс. напряжение 24В пост.т.
Сопротивление выходной цепи безопасной зоны : > 1 МОм
Пульсации сигнала в цепи безопасной зоны
< 50 мкА полный размах.
Входной сигнал опасной зоны
Диапазон сигнала:
От 0 до 24 мА (включая значения ниже / выше диапазона).
Напряжение, подаваемое на преобразователь:
16.5 В при токе 20 мА.
Точность передачи при 20ºС
Лучше, чем 15 мкА.
Температурный дрейф
<0.8 мкА / ºС.
Время отклика
Выходной сигнал устанавливается в пределах 10% конечного значения
через 50 мс.
Поддерживаемые протоколы связи
HART (только клеммы 1 и 2).
Светодиодный индикатор
Зеленый: индикация наличия питания.
Максимальный потребляемый ток (при сигнале 20 мА)
51 мА при 24 В.
Рассеиваемая мощность (при сигнале 20 мА)
MTL x541 0.7 Вт при 24 В.
MTL x541S 1.0 Вт при 24 В.
Параметры безопасности
Клеммы 2 - 1 и 3:
V0 =28 В, I0 = 93 мА, Р0 =651 мВт, Um = 253 В действующее или пост.
тока.
Клеммы 1- 3:
Оборудование, не накапливающее энергию (≤1.5В, ≤0.1А, ≤25 мВт),
может включаться без последующей сертификации в любую искробе-
зопасную цепь с напряжением разомкнутой цепи менее 28.
