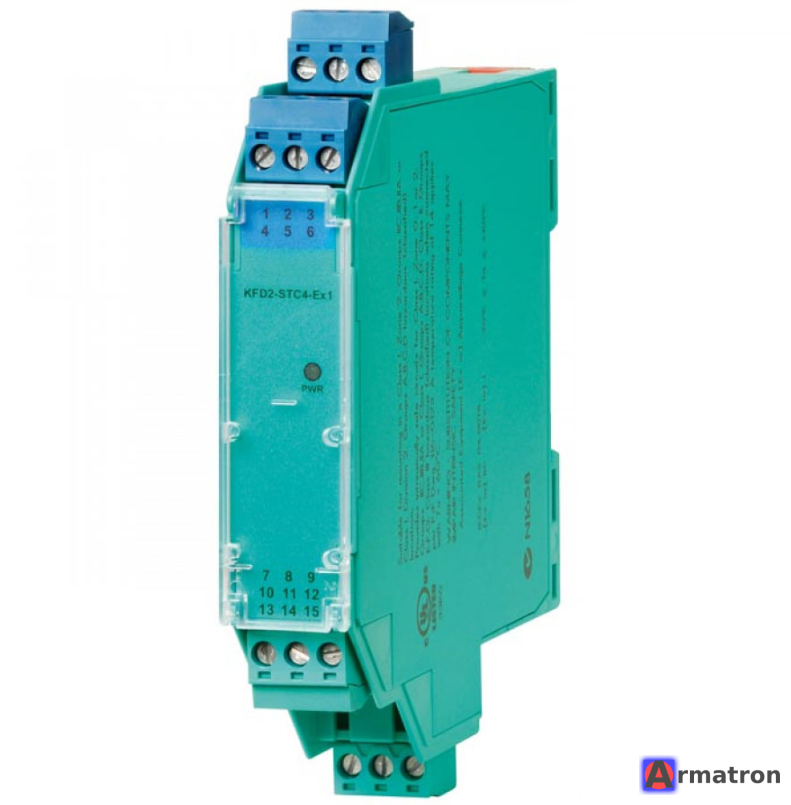

Коммутирующий усилитель 1 канал KFD2-STC4-EX1.2O – Pepperl + Fuchs
Тип блока питания активный, количество каналов 1, SIL согласно IEC 61508 3, широкий 20 mm, рост 124 mm, Тип монтажа Защелкивающийся монтаж Опорная шина, глубина 115 mm
- 1-канальный изолированный барьер
- источник питания 24 В постоянного тока (силовая шина)
- Входные 2-проводные и 3-проводные интеллектуальные передатчики и 2-проводные ИНТЕЛЛЕКТУАЛЬНЫЕ источники тока
- Разделитель сигналов (1 вход и 2 выхода)
- Двойной выход 0/4 мА ... 20 мА
- Клеммные колодки с тестовыми гнездами
- До SIL 3 согласно. IEC / EN 61508
Общие характеристики
Тип сигнала Аналоговый вход
Функциональные параметры, связанные с безопасностью
Уровень целостности безопасности (SIL) SIL 3
Источник питания
Подключение Силовая шина или клеммы 14+, 15-
Номинальное напряжение 20 ... 35 В постоянного тока
Пульсация в пределах допустимого напряжения питания
Рассеиваемая мощность 1.8 W
Потребляемая мощность 2.4 W
Вход
Сторона подключения на стороне поля
Подключение клеммы 1+, 2-, 3 или 5-, 6+
Входной сигнал 0/4 ... 20 мА
Напряжение разомкнутой цепи / ток короткого замыкания клеммы 1+, 3-: 22,7 В / 38 мА
Падение напряжения клеммы 5, 6: ≤ 2,4 В при 20 мА
Входное сопротивление клеммы 2-, 3: макс. 76 Ом
клеммы 1+, 3: макс. 500 Ом (нагрузка 250 Ом)
Доступное напряжение клеммы 1+, 3: ≥ 16 В при 20 мА
Выход
Сторона подключения сторона управления
Подключение клеммы 7-, 8+,9; 10-, 11+,12
Нагрузка 0 ... 550 Ом при 20 мА
Выходной сигнал 0/4 ... 20 мА (перегрузка > 25 мА)
Пульсация макс. 50 мкА среднеквадратичное значение
Характеристики передачи
Отклонение при 20 °C (68 °F) - 0/4 ... 20 мА
≤ 10 мкА вкл. калибровка, линейность, гистерезис, нагрузки и колебания питающего напряжения
Влияние температуры окружающей среды 0,25 мкА/К
Диапазон частот со стороны поля на сторону управления: полоса пропускания с сигналом 0,5 Вpp 0 ... 7,5 кГц (-3 дБ)
со стороны управления на сторону поля: полоса пропускания с сигналом 0,5 В pp 0,3 ... 7,5 кГц (-3 дБ)
Время установления 200 мкс
Время нарастания/время спада 20 мкс
Гальваническая развязка
Выход / источник питания функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Выход /Output функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Индикаторы / настройки
Элементы дисплея LED
Маркировка место для маркировки на передней панели
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30/EU EN 61326-1:2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость NE 21:2011
Степень защиты IEC 60529: 2001
Защита от поражения электрическим током UL 61010-1: 2012
Условия окружающей среды
Температура окружающей среды -20 ... 60 °C (-4 ... 140 °F)
Механические характеристики
Степень защиты IP20
Подключение винтовые клеммы
Масса приблизительно 200 г
Размеры 20 x 124 x 115 мм (0,8 x 4,9 x 4,5 дюйма), (Ш x В x Г) тип корпуса B2
Высота 124 мм
Ширина 20 мм
Глубина 115 мм
Монтаж на 35 мм DIN-рейке в соотв. по en 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат об освидетельствовании европейского типа BAS 99 ATEX 7060 X
Маркировка Ex-Шестиугольник II (1) G [Ex ia Ga] IIC , Ex-Шестиугольник II (1) D [Ex ia Da] IIIC , Ex-Шестиугольник I (M1) [Ex ia Ma] I
Вход [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Источник питания
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже.)
Оборудование клеммы 1+, 3-
Напряжение 25,4 В
Ток 86,8 мА
Питание 551 МВт
Внутренняя емкость 12 нФ
Внутренняя индуктивность 0 мЧ
Оборудование клеммы 2-, 3
Ток 74 mA / 115 mA
Ток 115 мА
Напряжение 3,5 В
Ток 74 мА
Питание 64 МВт
Оборудование клеммы 1+, 2/3-
Напряжение 30 В
Ток 115 мА
Напряжение 25,4 В
Ток 115 мА
Питание 584 МВт
Оборудование клеммы 5-, 6+
Напряжение 30 В
Ток 115 мА
Напряжение 8,7 В
Ток 0 мА
Выход
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже.)
Сертификат TÜV 99 ATEX 1499 X
Маркировка Ex-Шестиугольник II 3G Ex nA II T4 [устройство в зоне 2]
Гальваническая развязка
Вход / Выход безопасная электрическая изоляция согласно. IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция согласно. IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34/EU EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010
Международные сертификаты
Одобрение UL
Чертеж управления 116-0428 (cULus)
Одобрение IECEx
Сертификат IECEx IECEx BAS 04.0016X
IECEx CML 15.0055X
Маркировка IECEx [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I
Ex nA IIC T4 Gc
Общая информация
Примечание Обе выходные нагрузки должны быть подключены для обеспечения полной и корректной работы в соответствии с техническими характеристиками.
Разомкнутая цепь одного из двух выходов не повлияет на подключенный выход, но приведет к потере напряжения питания передатчика до 0,7 Вольта.
Дополнительная информация Соблюдайте сертификаты, декларации соответствия, руководства по эксплуатации и мануалы, где это применимо. Для получения дополнительной информации см. www.pepperl-fuchs.com.
Классификации
Система Код класса
КЛАСС ECLASS 13.0 27210119
КЛАСС ECLASS 12.0 27210119
КЛАСС 11.0 27210119
КЛАСС 10.0.1 27210119
КЛАСС 9.0 27210119
КЛАСС 8.0 27210119
КЛАСС ECLASS 5.1 27210119
ETIM 9.0 EC001485
ETIM 8.0 EC001485
ETIM 7.0 EC001485
ETIM 6.0 EC001485
ETIM 5.0 EC001485
UNSPSC 12.1 32101514
