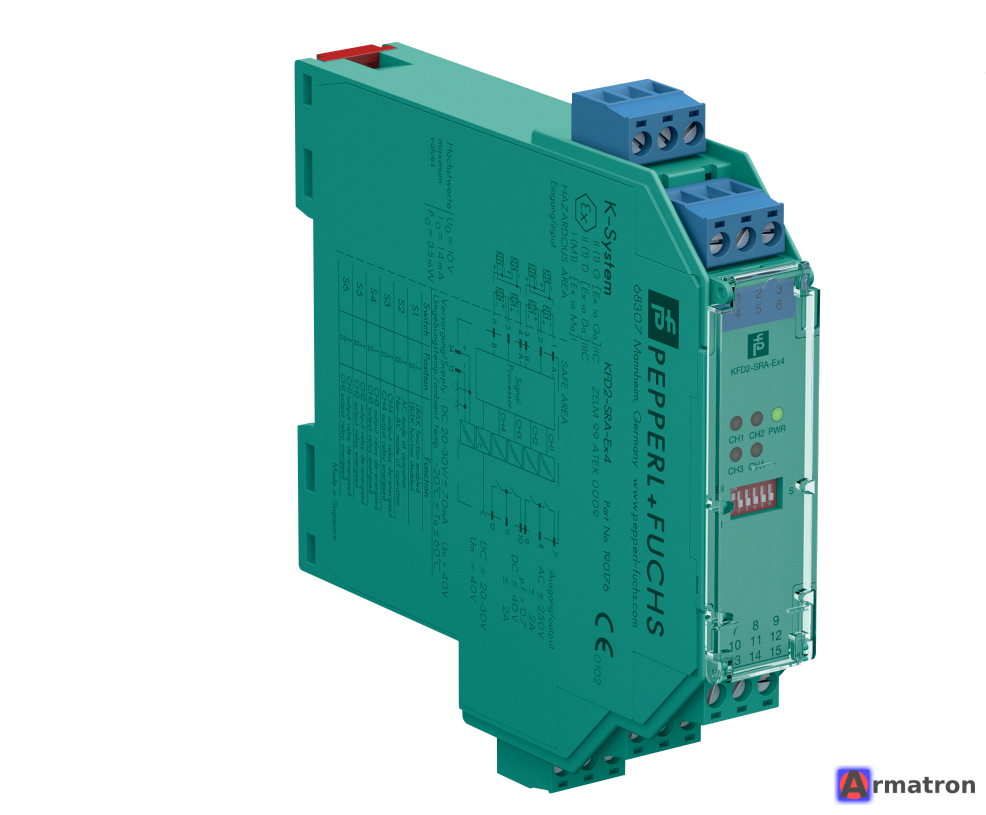

Барьер искрозащиты KFD2-SRA-Ex4 Pepperl+Fuchs

KFD2-SRA-Ex4 от компании Pepperl+Fuchs — это 4-канальный изолированный барьер искрозащиты (усилитель-переключатель) серии K-System.

Это устройство используется для передачи дискретных сигналов (ВКЛ/ВЫКЛ) из взрывоопасной зоны (Ex) в безопасную зону.

Ниже приведено подробное описание устройства и его характеристик:

Основное назначение

• Вход (Ex-зона): Подключение датчиков NAMUR (индуктивных, емкостных) или механических контактов («сухой контакт»).
• Выход (Безопасная зона): Релейные выходы (по одному релейному контакту на каждый канал).
• Функция: Обеспечивает гальваническую развязку между искробезопасными цепями и цепями общего назначения, защищая оборудование и персонал.

Технические характеристики

1. Количество каналов: 4 канала (позволяет подключить 4 датчика).
2. Питание: 24 В постоянного тока (DC). Устройство поддерживает подключение через шину питания (Power Rail).
3. Входные параметры (Ex i):
   • Предназначен для зон классов 0, 1, 2 (газ) и 20, 21, 22 (пыль).
   • Поддержка датчиков стандарта EN 60947-5-6 (NAMUR).
   • Напряжение холостого хода: ~8 В DC.
4. Выходные параметры:
   • 4 релейных выхода (нормально открытые контакты / NO).
   • Нагрузочная способность контактов: обычно до 2 А при 250 В AC (но лучше проверить по точной версии даташита, так как для 4-канальных модулей токи могут быть ниже из-за плотности монтажа).
5. Частота переключения: Около 20 Гц (для релейных выходов это стандарт).
6. Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание).

Особенности и преимущества

• Компактность: 4 канала в одном корпусе шириной 20 мм экономят место в шкафу автоматики.
• Безопасность: Не требует заземления искробезопасной цепи (в отличие от стабилитронных барьеров/барьеров Зенера).

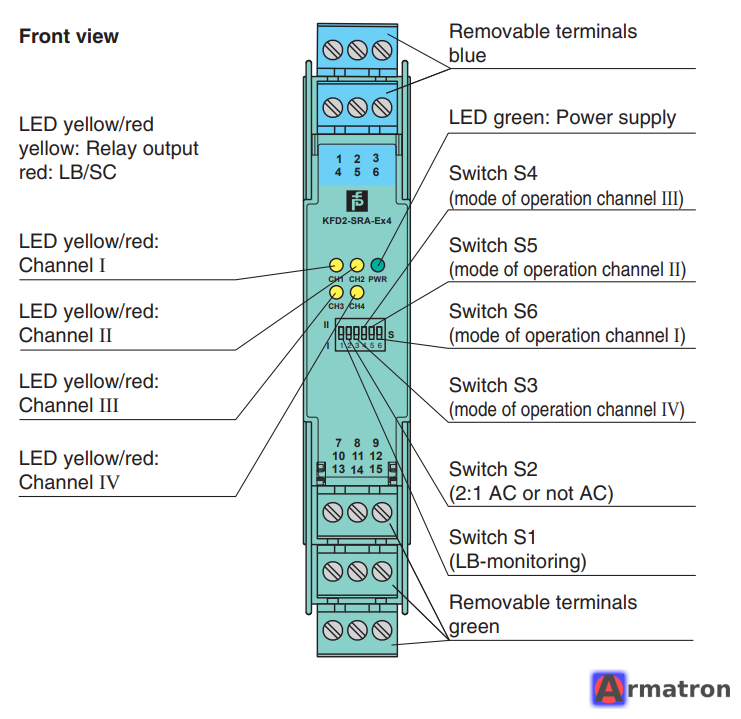

• Индикация: На передней панели обычно есть светодиоды (LED):
  • Зеленый: Питание (PWR).
  • Желтые (1-4): Статус переключения каждого канала.
• Монтаж: Устанавливается на стандартную DIN-рейку 35 мм.

Применение

Чаще всего KFD2-SRA-Ex4 используется в системах АСУ ТП на нефтеперерабатывающих, химических и газовых предприятиях для:

• Контроля положения клапанов (открыто/закрыто).
• Считывания сигналов с концевых выключателей.
• Подключения датчиков приближения.

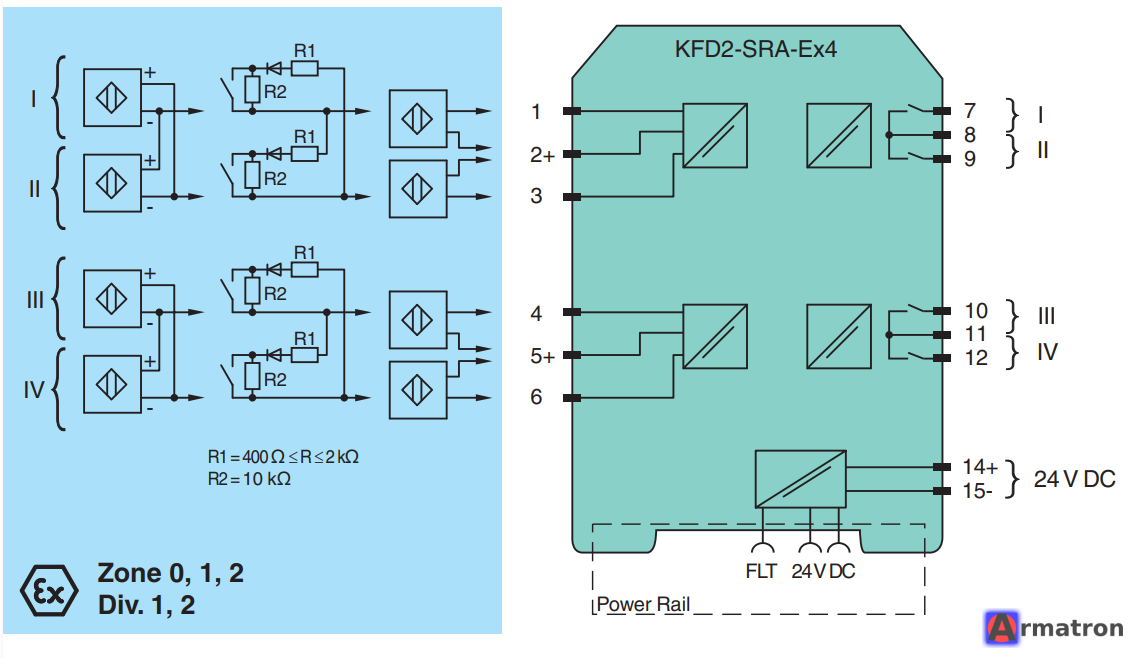

Схема подключения (Упрощенная)

• Клеммы 1-6 (Синяя часть): Подключение датчиков из взрывоопасной зоны.
• Клеммы 7-12 (Зеленая/Черная часть): Выходные контакты реле (идут на контроллер/PLC) и питание модуля.

Важное примечание по замене

Если вы ищете это устройство для замены старого, обратите внимание, что Pepperl+Fuchs периодически обновляет линейки.

• KFD2-SRA-Ex4 — это классическая, широко распространенная модель.
• Если вам требуется контроль целостности линии (LFD — обрыв или короткое замыкание), убедитесь, что конкретная подверсия этого модуля поддерживает эту функцию (обычно о наличии LFD говорит наличие красных светодиодов ошибок). В стандартной версии Ex4 контроль линии может отсутствовать или требовать специфического подключения.

Рекомендуется всегда сверяться с официальным паспортом (Datasheet) на конкретное устройство перед монтажом.
