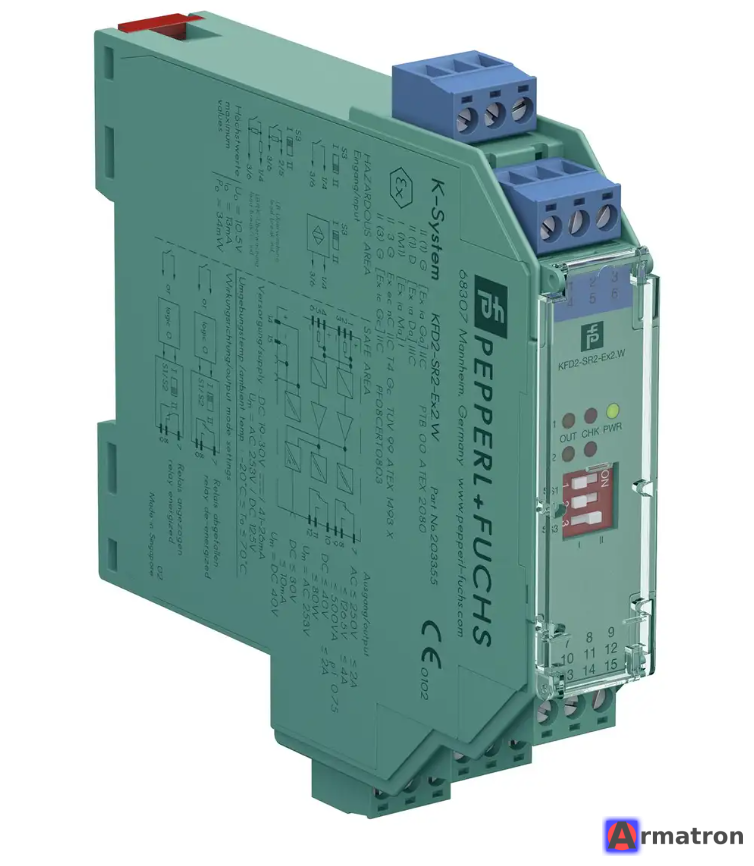

Барьер искрозащиты KFD2-SR2-Ex2.W Pepperl+Fuchs

KFD2-SR2-Ex2.W — это двухканальный изолирующий барьер искрозащиты (переключающий усилитель) из серии K-System компании Pepperl+Fuchs.

Это одно из самых популярных устройств для передачи дискретных сигналов из взрывоопасной зоны в безопасную.

Вот подробный обзор его характеристик и функций:

Основное назначение

Устройство передает цифровые сигналы (состояние контактов или датчиков стандарта NAMUR) из взрывоопасной зоны в безопасную. Оно обеспечивает гальваническую развязку между цепями и ограничивает энергию, поступающую в опасную зону, чтобы предотвратить воспламенение.

Ключевые характеристики

• Количество каналов: 2 независимых канала (экономия места на DIN-рейке).
• Питание: 20–30 В постоянного тока (DC). Может запитываться через клеммы или через специальную шину Power Rail.
• Вход (искробезопасный):
  • Датчики стандарта NAMUR (EN 60947-5-6).
  • Механические контакты (сухой контакт).
• Выход (безопасная зона):
  • Два релейных выхода с перекидным контактом (SPDT — Changeover contact).
• Безопасность (SIL): Уровень полноты безопасности SIL 2 (согласно IEC 61508).

Функциональные особенности

1. Контроль неисправности линии (LFD): Устройство может обнаруживать обрыв провода или короткое замыкание в цепи датчика. При обнаружении ошибки загорается красный светодиод, а выходное реле переходит в состояние «выключено». Эту функцию можно отключить с помощью переключателей на передней панели.
2. Реверс действия: С помощью DIP-переключателей можно выбрать логику работы: нормально разомкнутый или нормально замкнутый режим (прямое или инверсное действие).
3. Гальваническая развязка: 3-сторонняя изоляция (между входом, выходом и цепью питания).
4. Индикация:
   • Зеленый светодиод — Питание (PWR).
   • Желтый светодиод — Состояние выхода (статус канала).
   • Красный светодиод — Ошибка линии (Fault).

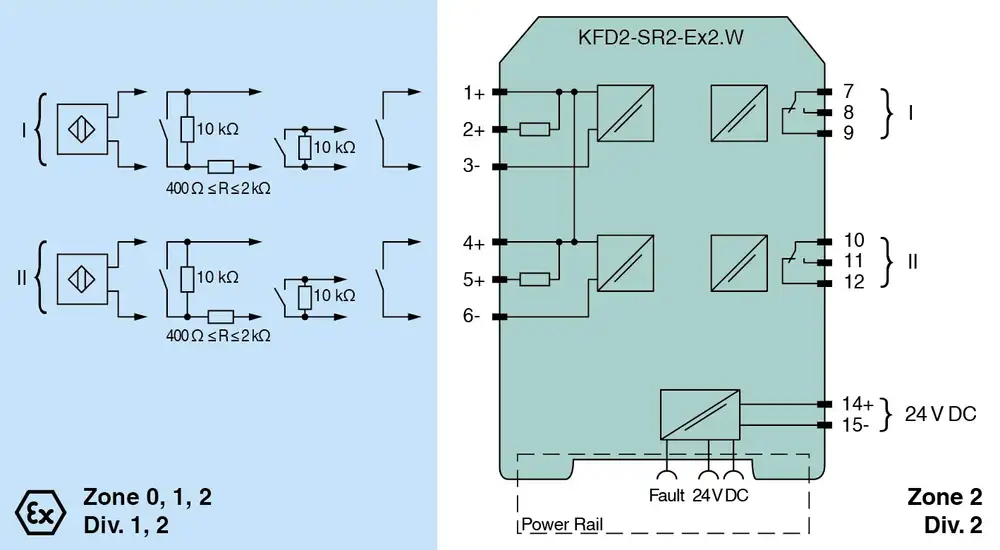

Схема подключения (типовая)

• Входы (Зона 0, 1, 2): Клеммы 1, 2, 3 (Канал I) и 4, 5, 6 (Канал II). Синие клеммы.
• Выходы (Безопасная зона): Клеммы 7, 8, 9 (Канал I) и 10, 11, 12 (Канал II).
• Питание: Клеммы 14(+), 15(-) или через шину Power Rail.

Применение

• Нефтегазовая и химическая промышленность.
• Системы контроля уровня жидкости (поплавковые выключатели).
• Контроль положения задвижек и клапанов во взрывоопасных зонах.
• Подключение индуктивных датчиков NAMUR.

Почему выбирают модель ".W"?

Буква .W в конце артикула означает наличие перекидного (переключающего) контакта реле. В версии без "W" (например, KFD2-SR2-Ex2) обычно используются замыкающие контакты.

Преимущества:

• Высокая надежность и долговечность.
• Простая настройка без программного обеспечения (через переключатели).
• Компактный корпус шириной 20 мм.
