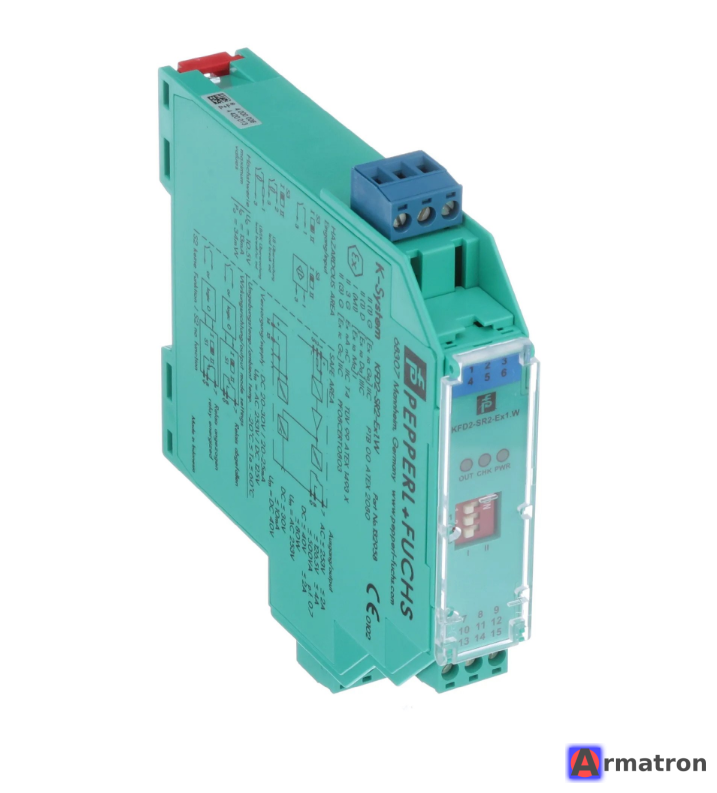

Барьер взрывозащиты KFD2-SR2-Ex1.W необходим на производстве, предполагающем размещение датчиков в зонах с наличием взрывоопасных смесей и паров. Барьеры искрозащиты специально разработаны для исключения перебоев в работе АСУТП предприятий с опасными зонами.
Данный изолирующий барьер используется для обеспечения искробезопасности. Он передает дискретные сигналы (датчики NAMUR/сухой контакт) из взрывоопасной зоны в безопасную. Нормально разомкнутое реле со стороны безопасной зоны срабатывает в зависимости от дискретного сигнала полевого устройства.

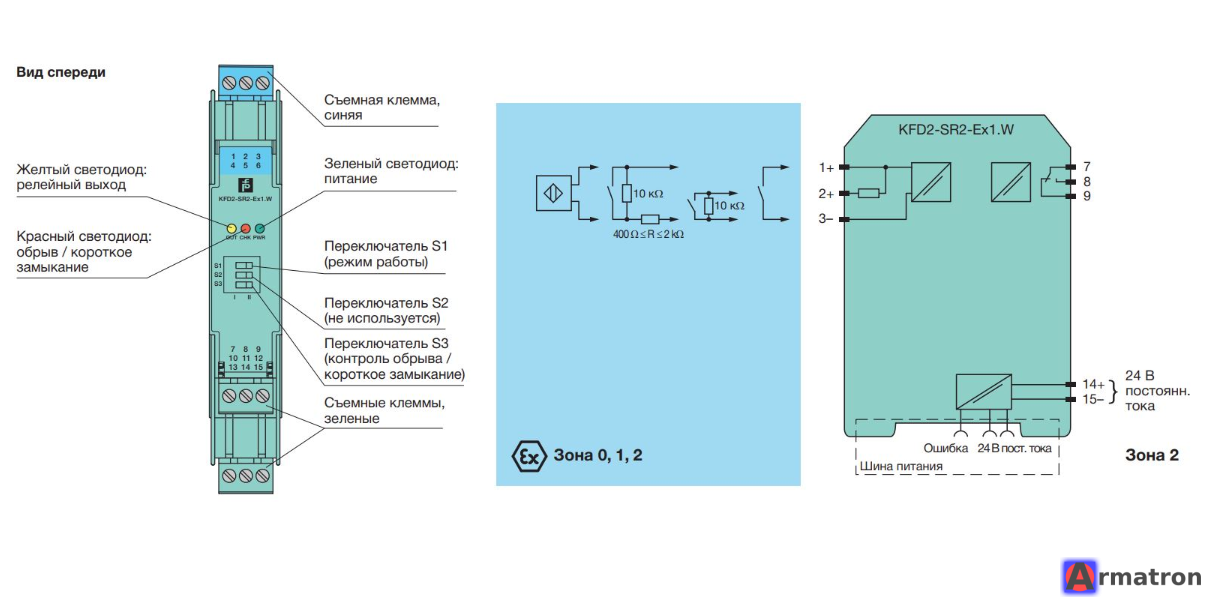

При изменении состояния входного сигнала меняется состояние изолированного выхода. Нормальное состояние выхода выбирается переключателем S1. Переключателем S3 включается функция обнаружения ошибки на полевом контуре. При возникновении ошибки реле отключаются, и светодиодные индикаторы зажигаются в соответствии со стандартом NAMUR NE44. Коллективная ошибка передается на шину Power Rail (в случае ее использования).
Технические характеристики KFD2-SR2-Ex1.W Барьер искрозащиты
Тип сигнала
Цифровой вход
Напряжение питания, В
24
Род тока
DC
Габариты
20х119x115 мм
Степень защиты оболочки
IP20
Рабочая температура, °C
-20…+60
Особенности:
- Одноканальный барьер c гальванической изоляцией;
- Питание 24 В постоянного тока (возможно через Power Rail);
- Вход: сухой контакт или сигнал типа NAMUR;
- Релейный выход;
- Релейный выход ошибки;
- Обнаружение неисправностей на линии (LFD);
- Возможность инвертирования выхода;
- Уровень безопасности до SIL2 согласно МЭК 61508.
Питание
Расчетное напряжение, В постоянного тока 20...30
Потребляемая мощность, Вт <0,9
Вход
Номинальные значения согласно EN 60947-5-6 (NAMUR)
Напряжение разомкнутой цепи, В пост. тока/ ток короткого замыкания, мА прибл. 8/прибл. 8
Точка переключения, мА/ гистерезис, мА 1,2...2,1/прибл. 0,2
Обнаружение ошибок на линии, мА обрыв I≤0,1; к. з. I>6,0
Импульс/пауза, мс ≥20/≥20
Выход
Выход I сигнал; реле
Нагрузка на контакт 253 В переменного тока/2 A/cos Φ>0,7;
126,5 В переменного тока/4 A/cos Φ>0,7;
40 В пост. тока/2 A резистивная нагрузка
Минимальный коммутируемый ток 2 мA/24 В
Задержка включения/выключения, мс ≤20/≤20
Механический ресурс 107 коммутационных циклов
Передаточные характеристики
Частота коммутаций, Гц ≤10
Внешние условия
Температура окружающей среды, °C –20...60
Механические характеристики
Степень защиты IP20
Масса, г прибл. 150
Размеры, мм 20×119×115, тип корпуса В2
Применение во взрывоопасной зоне
Европейский сертификат испытаний PTB 00 ATEX 2080
Группа, категория, вид взрывозащиты, температурная классификация II (1) GD [EEx ia] IIC [эл. цепи в зоне 0/1/2]
Декларация соответствия Pepperl+Fuchs
Группа, категория, вид взрывозащиты II (3) G [Ex ic] IIC; [Ex nL] IIC
Декларация о соответствии TÜV 99 ATEX 1493 X
Группа, категория, вид взрывозащиты, температурная классификация II 3G Ex nA nC IIC T4
Сертификат Таможенного союза RU C-IT.ГБ05.В.00718, [Ex ia] IIC
Сертификат МЭК IECEx BAS 06.0025
