Барьер искрозащиты KFD2-SL2-EX1 Pepperl+Fuchs

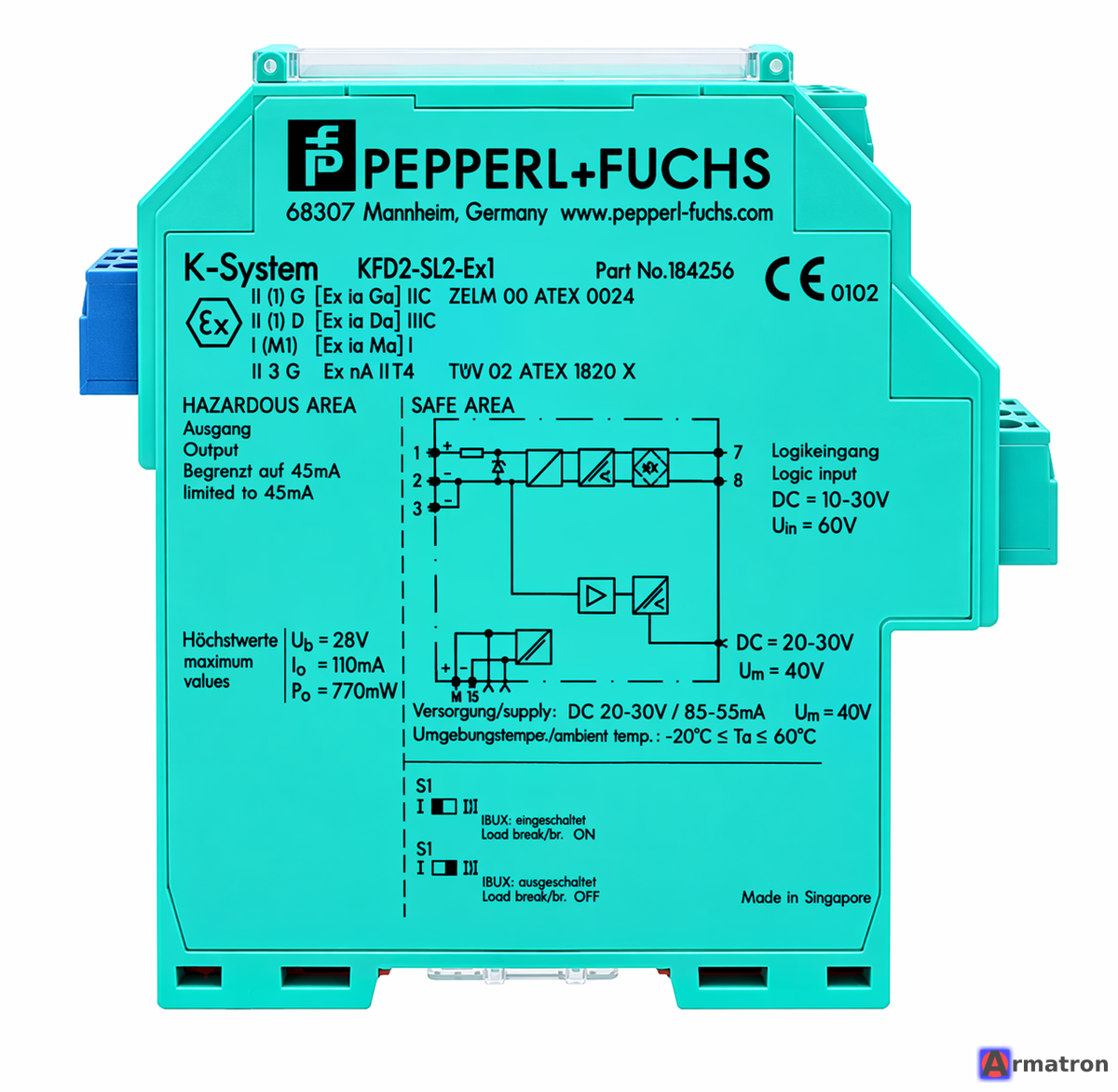

KFD2-SL2-Ex1 — это одноканальный изолированный барьер искрозащиты (соленоидный драйвер) из популярной линейки K-System компании Pepperl+Fuchs.

Этот прибор предназначен для управления устройствами, находящимися во взрывоопасных зонах (соленоидными клапанами, светодиодными индикаторами, звуковыми сигнализаторами), из безопасной зоны.

Основные характеристики KFD2-SL2-Ex1:

1. Назначение: Питание и управление нагрузкой (например, электромагнитным клапаном) в опасной зоне.
2. Канальность: 1-канальный.
3. Тип искрозащиты: Искробезопасная цепь (Intrinsic Safety).
4. Вход (Safe Area): Логический сигнал. Устройство активируется при подаче напряжения на входные клеммы.
5. Выход (Hazardous Area): Ограниченный по току и напряжению выход, сертифицированный для работы в зонах 0, 1, 2 (Ex ia Ga IIC).
6. Питание: 24 В постоянного тока (DC). Устройство питается через клеммы или через шину Power Rail.

Технические параметры (типовые):

• Номинальное напряжение питания: 20...30 В DC.
• Выходной ток: Обычно до 40–45 мА (достаточно для большинства современных соленоидов).
• Выходное напряжение: Около 12–13 В при номинальном токе (зависит от конкретной нагрузки).
• Гальваническая развязка: Обеспечивает полную изоляцию между входом, выходом и цепью питания.
• Уровень полноты безопасности: SIL 3 (согласно IEC/EN 61508) — это подтверждает высокую надежность устройства для систем противоаварийной защиты (ПАЗ).

Ключевые особенности и преимущества:

• Компактный корпус: Ширина модуля всего 20 мм, что экономит место на DIN-рейке.
• Съемные клеммы: Упрощают монтаж и техническое обслуживание (можно заменить модуль, не отсоединяя провода).
• Индикация: На передней панели есть светодиоды (зеленый — питание, желтый — состояние выхода).
• Надежность: Pepperl+Fuchs является мировым лидером в области искрозащиты, их устройства серии KFD считаются стандартом индустрии.

Применение:

Типичная схема использования выглядит так:

1. Контроллер (ПЛК) в безопасной зоне подает сигнал 24 В на вход барьера KFD2-SL2-Ex1.
2. Барьер ограничивает энергию сигнала до безопасного уровня, исключающего искрообразование.
3. Этот сигнал передается по кабелю во взрывоопасную зону на катушку соленоидного клапана, который открывает или закрывает подачу жидкости/газа.

Маркировка взрывозащиты (примерная):

• ATEX: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC.
• IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I.

Резюме: Это надежное, проверенное временем решение для управления исполнительными механизмами во взрывоопасных средах, соответствующее самым строгим стандартам промышленной безопасности.
