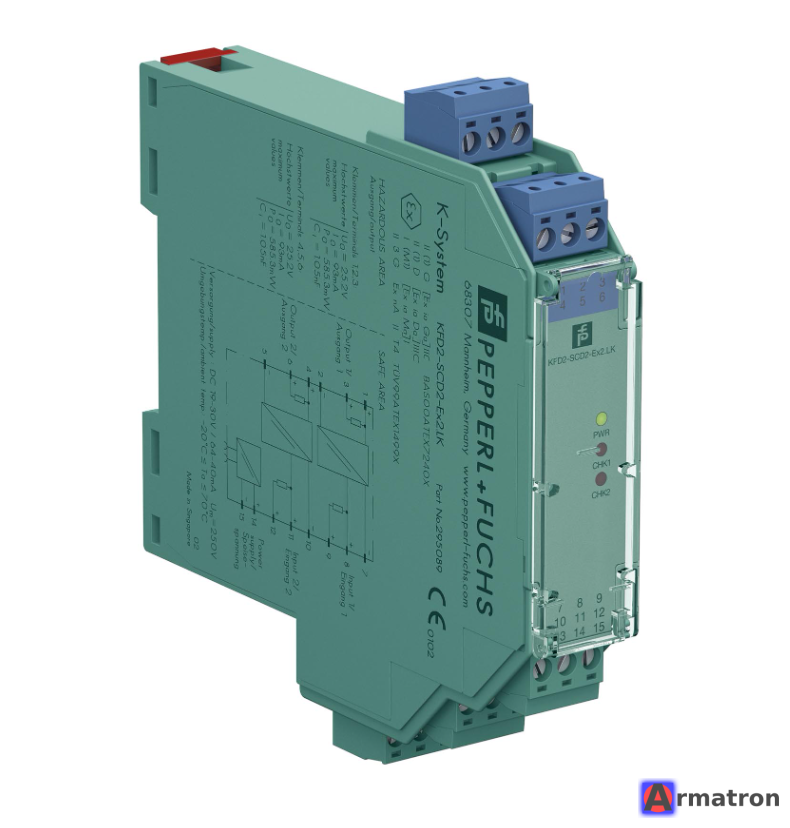

Барьер искрозащиты KFD2-SCD2-Ex2.LK Pepperl Fuchs

KFD2-SCD2-Ex2.LK — это высокотехнологичный двухканальный барьер искрозащиты производства компании Pepperl+Fuchs. Он относится к серии K-System и предназначен для управления исполнительными механизмами (позиционерами, I/P-преобразователями, электромагнитными клапанами) в опасных зонах.

Ниже приведен подробный обзор характеристик и функций этого устройства:

Основное назначение

Устройство работает как изолированный драйвер тока (Current Driver). Оно принимает аналоговый сигнал 4–20 мА из безопасной зоны (от ПЛК) и передает его на устройства в искроопасную зону (Ex-зону), обеспечивая при этом гальваническую развязку и ограничение энергии для предотвращения взрыва.

Ключевые особенности

1. Двухканальность: Экономит место в шкафу, позволяя подключать два независимых устройства через один модуль шириной 20 мм.
2. Поддержка HART: Барьер прозрачен для протокола HART, что позволяет проводить удаленную настройку и диагностику интеллектуальных полевых приборов.
3. Контроль неисправности линии (LFD): Индекс .LK в названии указывает на наличие функции обнаружения обрыва провода или короткого замыкания в полевой цепи.
4. SIL 2: Устройство сертифицировано для использования в системах функциональной безопасности до уровня SIL 2 включительно.
5. Питание через Power Rail: Поддерживает установку на специальную шину (Power Rail), которая упрощает монтаж, обеспечивая питание и передачу сигналов об ошибках без лишних проводов.

Технические характеристики

• Вход (безопасная зона): 2 канала, сигнал 4...20 мА.
• Выход (Ex-зона): 2 канала, сигнал 4...20 мА.
• Напряжение питания: 19...30 В постоянного тока (DC).
• Нагрузка: Максимальное сопротивление нагрузки обычно составляет около 650 Ом при 20 мА.
• Гальваническая развязка: Полная изоляция между входом, выходом и цепью питания.
• Рабочая температура: от -20 °C до +60 °C.
• Тип корпуса: Ширина 20 мм, монтаж на DIN-рейку 35 мм.

Индикация и диагностика (Светодиоды на передней панели)

• Зеленый (PWR): Питание в норме.
• Красный (LF): Ошибка в линии (обрыв или короткое замыкание в полевой цепи).

Преимущества модели .LK

Основное отличие версии с суффиксом .LK от стандартных моделей заключается в расширенной диагностике. Если в полевой цепи происходит обрыв или короткое замыкание, барьер не только зажигает красный светодиод, но и может передать сигнал об ошибке на ПЛК через шину Power Rail, что позволяет оперативно реагировать на аварии.

Применение

• Управление регулирующими клапанами с позиционерами (например, Fisher, Samson, ABB).
• Управление электропневматическими преобразователями.
• Использование в нефтегазовой, химической и фармацевтической промышленности.

Схема подключения (типовая)

• Клеммы 1+, 2- (Канал 1) / 4+, 5- (Канал 2): Выход в опасную зону (к полевому прибору).
• Клеммы 8+, 9- (Канал 1) / 11+, 12- (Канал 2): Вход из безопасной зоны (от контроллера).
• Power Rail или клеммы 14+, 15-: Питание 24В.

Резюме: Это надежное промышленное решение для систем, где требуется высокая плотность каналов, передача HART-данных и повышенная безопасность с контролем целостности линий связи.
