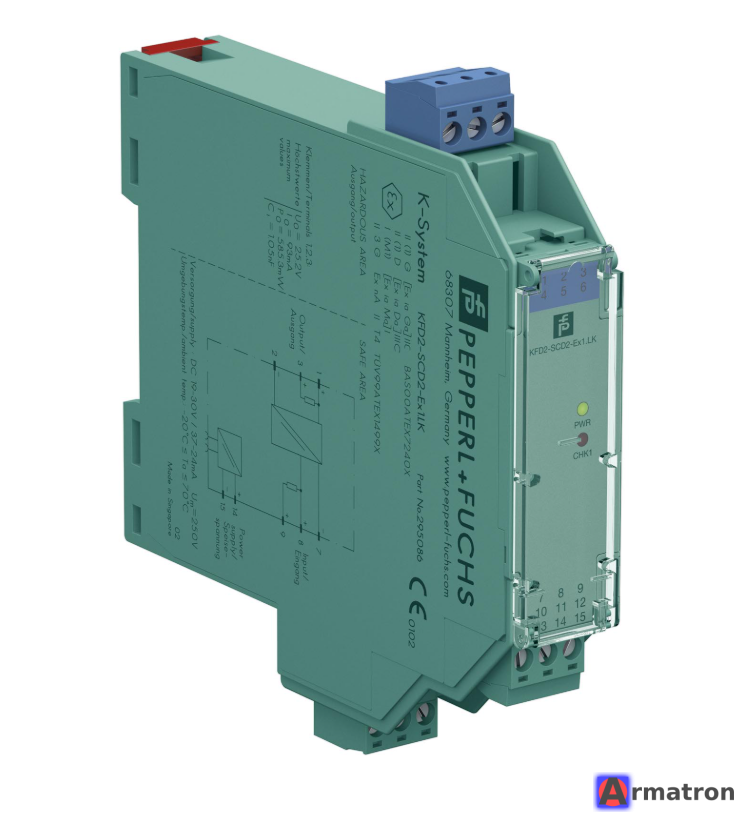

Барьер искрозащиты KFD2-SCD2-Ex1.LK Pepperl Fuchs

KFD2-SCD2-Ex1.LK — это одноканальный барьер искрозащиты (изолирующий усилитель) серии K-System от компании Pepperl+Fuchs.

Он предназначен для управления исполнительными механизмами (позиционерами клапанов, преобразователями I/P, индикаторами), находящимися во взрывоопасных зонах, с помощью аналогового сигнала 4–20 мА.

Основные характеристики и функции:

1. Тип устройства: Аналоговый выход (Output Driver). Он передает сигнал 4–20 мА из безопасной зоны в опасную.
2. Искробезопасность (Ex): Устанавливается в безопасной зоне или Зоне 2, а выходные цепи могут идти в Зону 0, 1, 2 (или Zone 20, 21, 22).
3. Поддержка HART: Барьер прозрачен для HART-протокола. Это позволяет проводить удаленную настройку и диагностику интеллектуальных полевых устройств прямо через барьер.
4. Контроль неисправности линии (LFD): Индекс .LK в названии указывает на наличие функции обнаружения обрыва или короткого замыкания в цепи полевого устройства. При возникновении ошибки:
   • Загорается красный светодиод на передней панели.
   • Сигнал ошибки передается обратно в систему управления (через шину Power Rail или по изменению импеданса на входе).
5. Питание: 24 В постоянного тока (DC). Может питаться через терминалы или через специальную шину Power Rail.
6. SIL уровень: Устройство сертифицировано для использования в системах функциональной безопасности до SIL 2 (согласно IEC/EN 61508).

Технические параметры (кратко):

• Вход: 4...20 мА (со стороны контроллера).
• Выход: 4...20 мА (в опасную зону).
• Напряжение питания: 19...30 В DC.
• Рабочее напряжение на нагрузке: Минимум 15 В при 20 мА (позволяет работать с современными позиционерами, требующими высокого напряжения).
• Корпус: Ширина 12,5 мм (компактный монтаж на DIN-рейку).

Типовое применение:

Управление регулирующим клапаном во взрывоопасной атмосфере на предприятиях нефтегазовой, химической или фармацевтической промышленности.

Преимущества модели KFD2-SCD2-Ex1.LK:

• Высокая точность передачи аналогового сигнала.
• Диагностика: Быстрое обнаружение повреждения кабеля в поле.
• Гальваническая развязка: Разделяет входные, выходные цепи и цепи питания, защищая контроллер (ПЛК) от скачков напряжения и помех.

Если вам нужна схема подключения или конкретные данные по искробезопасным параметрам (Uo,Io,PoUo​,Io​,Po​), рекомендуется обратиться к официальному Datasheet (техническому паспорту) Pepperl+Fuchs.
