Барьер искрозащиты IMX12-DI03-1S-1NAM1R-0/24VDC 7580000 Turck

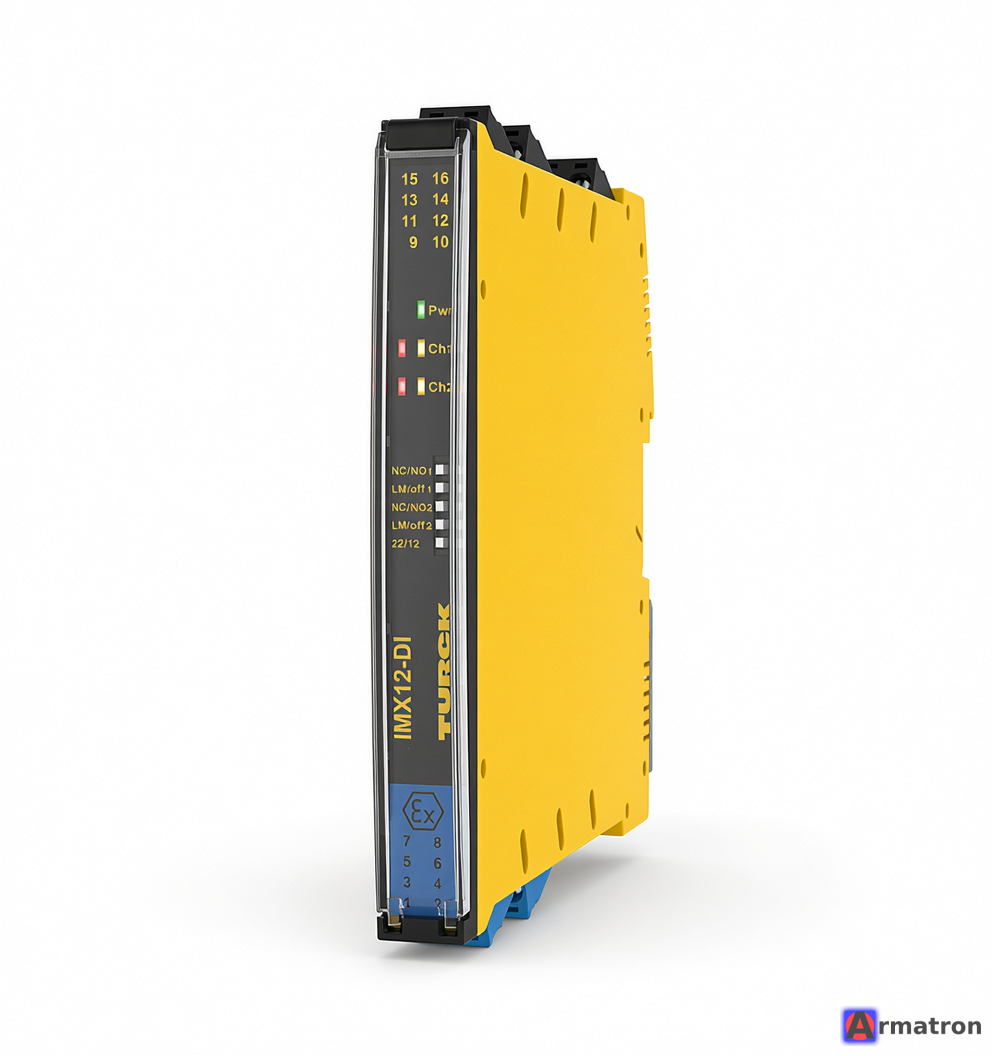

IMX12-DI03-1S-1NAM1R-0/24VDC (артикул 7580000) — это высококачественный барьер искрозащиты (изолирующий переключающий усилитель) из серии IMX12 от немецкой компании Turck.

Этот прибор предназначен для передачи дискретных сигналов из взрывоопасной зоны в безопасную с обеспечением гальванической развязки и ограничением энергии в электрической цепи.

Основные характеристики и расшифровка названия:

• IMX12: Серия интерфейсных модулей Turck (ширина корпуса всего 12.5 мм, монтаж на DIN-рейку).
• DI: Digital Input (цифровой/дискретный вход).
• 03: Конкретная модификация функционала (в данной серии это стандартный усилитель).
• 1S: 1-канальное исполнение (один вход — один выход).
• 1NAM: Вход предназначен для подключения датчиков стандарта NAMUR (EN 60947-5-6) или механических контактов.
• 1R: 1 релейный выход (перекидной контакт/SPDT).
• 0: Без дублирования сигнала (стандартный выход).
• 24VDC: Напряжение питания 10...30 В постоянного тока.

Технические особенности:

1. Входная цепь (Искробезопасная):

   • Поддержка датчиков NAMUR.
   • Поддержка сухих контактов (с возможностью контроля линии).
   • Контроль линии: Обнаружение обрыва провода или короткого замыкания (эту функцию можно включить или выключить с помощью DIP-переключателей).

2. Выходная цепь:

   • Тип: Реле (переключающий контакт).
   • Максимальное коммутируемое напряжение: 250 В AC / 30 В DC.
   • Максимальный ток: 2 А.

3. Функциональность:

   • Настройка режима работы (прямой или инверсный) через DIP-переключатели на передней панели.
   • Светодиодная индикация: питание (зеленый), состояние выхода (желтый), ошибка в цепи (красный).

4. Безопасность и сертификация:

   • Маркировка взрывозащиты: позволяет устанавливать устройство в безопасной зоне или Зоне 2, при этом входные цепи могут заходить в Зоны 0, 1, 2, 20, 21, 22.
   • Уровень полноты безопасности: SIL2 (согласно IEC 61508).
   • Гальваническая развязка между входом, выходом и цепью питания.

Преимущества серии IMX12:

• Компактность: Ширина 12.5 мм позволяет экономить до 50% места в шкафу автоматики по сравнению со старыми сериями (например, IM1).
• Высокая надежность: Длительный срок службы и стабильная работа в промышленных условиях.
• Удобство: Легкая настройка без программатора (через переключатели).

Применение:

Используется в нефтегазовой, химической, пищевой промышленности и на объектах энергетического комплекса, где необходимо безопасно подключить датчики конечных положений, бесконтактные датчики или кнопки, находящиеся во взрывоопасной атмосфере.
