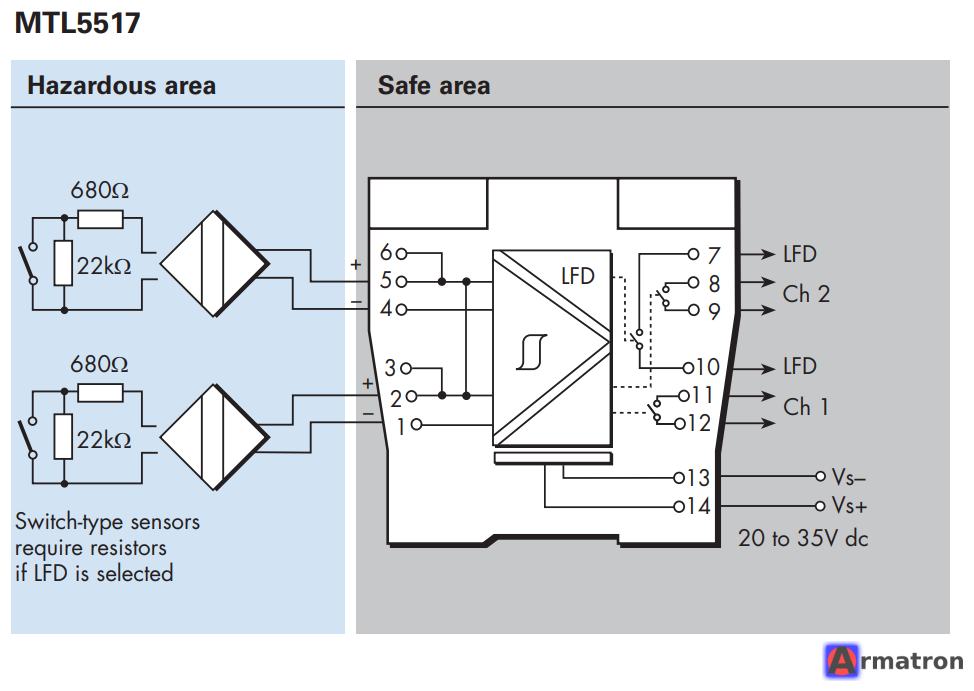

Барьер искрозащиты двухканальный MTL5517 Eaton

Eaton MTL5517 — это двухканальный барьер искрозащиты (изолятор) с гальванической развязкой, предназначенный для передачи дискретных сигналов (от переключателей или датчиков приближения) из взрывоопасной зоны в безопасную зону.

Он входит в серию MTL5500 (монтаж на DIN-рейку).

Ниже приведены основные характеристики и описание работы устройства:

Основное назначение

Устройство принимает сигналы от датчиков (типа NAMUR или «сухих» контактов), расположенных во взрывоопасной зоне, и передает их через релейные выходы в систему управления (РСУ/ПЛК), находящуюся в безопасной зоне.

Ключевые технические характеристики

1. Количество каналов: 2 (два независимых канала).
2. Вход (Опасная зона):
   • Датчики приближения (Proximity detectors), соответствующие стандарту NAMUR.
   • Механические переключатели («сухие» контакты) с использованием резисторов для контроля линии.
3. Выход (Безопасная зона):
   • 2 реле (обычно нормально разомкнутые контакты).
4. Обнаружение неисправности линии (LFD - Line Fault Detection):
   • Устройство способно определять обрыв (Open Circuit) или короткое замыкание (Short Circuit) во входной цепи.
   • При обнаружении неисправности реле размыкается (переходит в безопасное состояние) и загорается соответствующий светодиод.
5. Инверсия фазы:
   • Наличие переключателей на корпусе позволяет инвертировать работу выхода (изменять логику работы реле).
6. Питание:
   • 20 – 35 В пост. тока (DC).
7. Изоляция:
   • Трехсторонняя гальваническая развязка (Вход / Выход / Питание).
   • Напряжение изоляции обычно составляет 250 В.

Индикация и настройка

На верхней или боковой панели модуля обычно расположены переключатели для настройки:

• Включения/выключения функции LFD (контроля линии).
• Инверсии фазы (Phase Reversal).

Светодиодная индикация на передней панели показывает:

• Зеленый LED: Питание (PWR).
• Желтый LED: Состояние выхода (включено/выключено).
• Красный LED: Неисправность линии (LFD).

Применение

Используется в системах автоматизации и противоаварийной защиты (ПАЗ) в таких отраслях, как:

• Нефтегазовая промышленность.
• Химическая промышленность.
• Фармацевтика.

Замена и аналоги

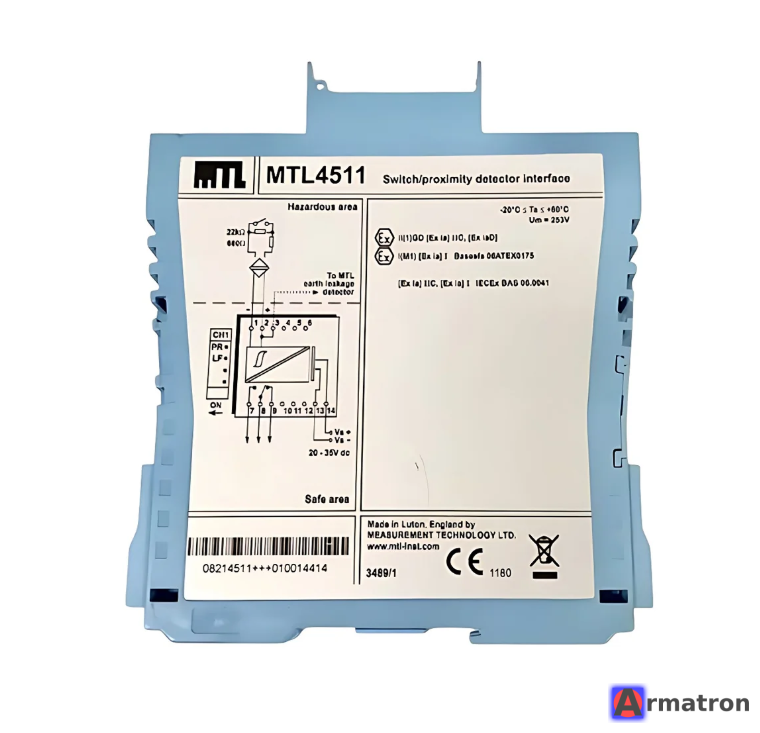

MTL5517 является современным аналогом старых серий MTL5000 (например, MTL5017 или похожих моделей). Для монтажа на объединительную плату (backplane) используется аналогичная модель из серии MTL4500 (MTL4517).

Важно: При проектировании систем безопасности обязательно сверяйтесь с официальным техническим описанием (datasheet) Eaton MTL, так как производитель может вносить изменения в спецификации.
