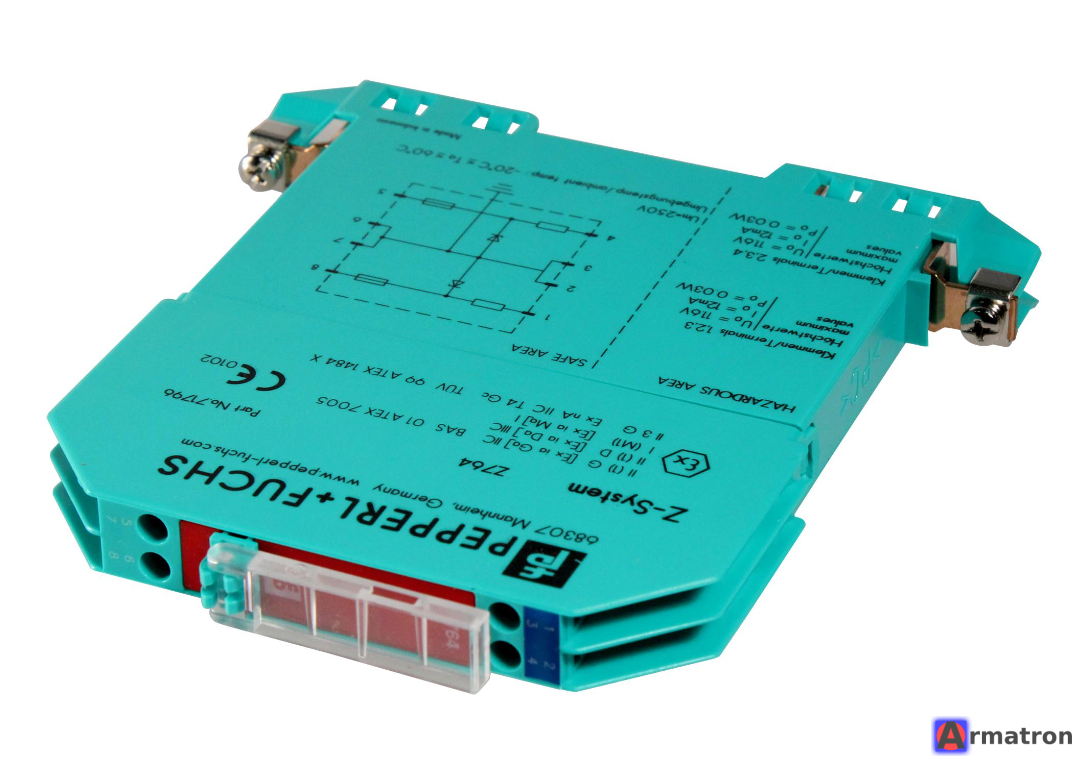

Барьер искрозащиты 2-канальный Z764 Pepperl+Fuchs

Z764 Pepperl+Fuchs — это двухканальный пассивный барьер искрозащиты со стабилитронами (зенеровский барьер). Он предназначен для обеспечения искробезопасности электрических цепей, находящихся во взрывоопасных зонах, путем ограничения энергии (напряжения и тока), которая может попасть в опасную зону даже в случае неисправности.

Ниже приведен подробный обзор характеристик, применения и особенностей этого устройства.

Основные технические характеристики Z764

• Тип барьера: Пассивный (не требует отдельного питания).
• Количество каналов: 2 (независимых).
• Полярность: Положительная (Positive polarity).
• Номинальное рабочее напряжение (Un): 24 В DC (макс. рабочее напряжение при токе утечки < 10 мкА — 26,5 В).
• Максимальное напряжение (Uo): 28 В.
• Сопротивление (серийное): Минимум 301 Ом (номинально около 327 Ом).
• Ток короткого замыкания (Io): 93 мА.
• Предохранитель: 50 мА (встроенный, незаменяемый).
• Маркировка взрывозащиты: [Ex ia Ga] IIC (может устанавливаться в безопасной зоне и работать с датчиками в зоне 0, 1, 2).

Назначение и применение

Z764 обычно используется для передачи дискретных (цифровых) сигналов или питания маломощных датчиков.

Типичные подключаемые устройства:

1. Сухие контакты (кнопки, концевые выключатели).
2. Датчики NAMUR (индуктивные, емкостные).
3. Магнитные клапаны (соленоиды) небольшой мощности.
4. Светодиодные индикаторы во взрывозащищенном исполнении.

Особенности модели Z764

1. Двухканальность: Позволяет подключать два независимых устройства (или одно устройство с двумя сигнальными линиями), экономя место на DIN-рейке. Ширина модуля всего 12,5 мм.
2. Пассивный принцип: Устройство не требует внешнего питания для работы самого барьера. Однако важно помнить о падении напряжения на внутреннем резисторе барьера.
3. Монтаж: Устанавливается на 35-мм DIN-рейку. Важной особенностью зенеровских барьеров является необходимость надежного заземления. Шина заземления на DIN-рейке должна иметь прямой контакт с контуром искробезопасного заземления.

Схема подключения (упрощенно)

• Клеммы 1, 2 (Опасная зона): Подключение датчиков или исполнительных устройств.
• Клеммы 5, 6 (Безопасная зона): Подключение к контроллеру (ПЛК) или источнику питания.
• Заземление: Осуществляется через зажим на DIN-рейку.

Преимущества и недостатки

Плюсы:

• Высокая надежность (простая конструкция).
• Компактность.
• Низкая стоимость по сравнению с активными изолирующими барьерами.

Минусы:

• Требуется обязательное качественное заземление (сопротивление контура должно быть менее 1 Ом). Без него искрозащита не работает.
• Падение напряжения: Из-за последовательного резистора напряжение на датчике в опасной зоне будет ниже, чем на выходе ПЛК.
• Чувствительность к помехам: Отсутствие гальванической развязки между входом и выходом.

Аналоги и замена

Если вам требуется гальваническая развязка (чтобы избежать проблем с заземлением) или если падение напряжения критично, стоит рассмотреть серию K-System от того же производителя (например, изолирующие барьеры KFD2-STC4-Ex1 или KFD2-SR2-Ex2.W), но они требуют отдельного питания 24В.

Резюме: Z764 — это классическое, проверенное временем решение для защиты дискретных сигналов 24В в системах автоматизации на объектах нефтегазовой и химической промышленности.
