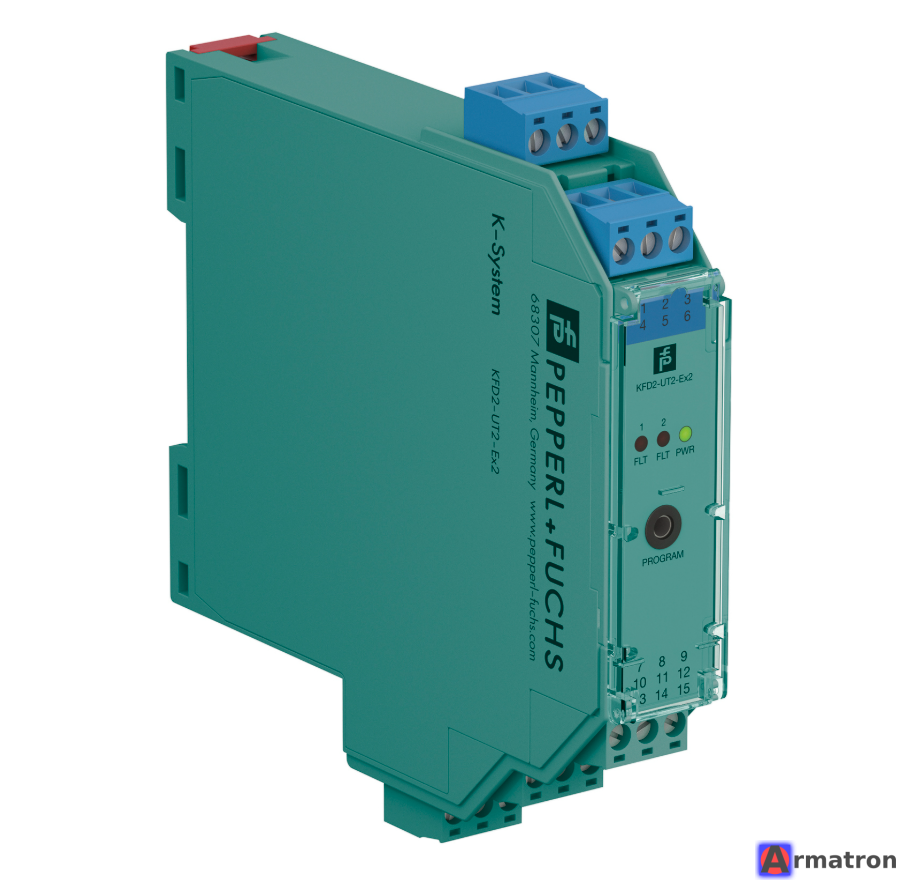

Барьер искробезопасности KFD2-UT2-EX2 Pepperl Fuchs

Pepperl+Fuchs KFD2-UT2-Ex2 — это двухканальный универсальный преобразователь температуры и искробезопасный барьер из серии K-System.

Ниже приведено подробное описание устройства, его характеристик и назначения.

Основное назначение

Устройство предназначено для передачи сигналов от датчиков температуры и потенциометров, расположенных во взрывоопасной зоне, в безопасную зону. Оно преобразует входной сигнал (сопротивление или напряжение) в стандартный токовый сигнал (0/4...20 мА) и обеспечивает гальваническую развязку.

Основные характеристики

1. Количество каналов: 2 независимых канала.
2. Тип устройства: Изолированный барьер / преобразователь сигналов.
3. Питание: 24 В постоянного тока (DC) (через клеммы или шину Power Rail).
4. Гальваническая развязка: 3-сторонняя
5. Конфигурация: программируется через ПК (программное обеспечение PACTware).

Технические параметры

Вход (взрывоопасная зона)

Устройство является универсальным и поддерживает широкий спектр датчиков:

• Терморезисторы (RTD): Pt100, Pt500, Pt1000, Ni100 и другие (подключение по 2-, 3- или 4-проводной схеме).
• Термопары (TC): типы B, E, J, K, N, R, S, T и другие (встроенная компенсация холодного спая).
• Резистивные датчики / потенциометры: 0 ... 20
• Источники напряжения (мВ): -100 ... +100 мВ.

Выход (Безопасная зона)

• Тип сигнала: Аналоговый токовый сигнал.
• Диапазон: 0/4 ...
• Режим работы: Может работать как источник тока (активный выход)
• Сигнализация об ошибке: При обрыве датчика или коротком замыкании выходной ток может принимать заданное значение (например, 21,5 мА или 3,5 мА) в соответствии со стандартом NAMUR NE43.

Особенности и преимущества

• Универсальность: Один модуль подходит для большинства типов датчиков температуры, что упрощает складской учёт.
• Программирование: Настройка типа датчика, диапазона измерения и поведения при сбоях осуществляется с помощью программного обеспеченияPACTware (используется адаптер K-ADP-USB).
• Компактность: Монтируется на DIN-рейку
• Диагностика: Светодиоды на передней панели (зелёный — питание, красный — ошибка).

Безопасность и сертификация

• Взрывозащита (Ex): Предназначен для подключения к устройствам в зонах 0, 1, 2 (искробезопасная цепь Ex ia).
• SIL (уровень полноты безопасности): Соответствует требованиям SIL 2 согласно стандарту IEC 61508 (функциональная безопасность).

Схема подключения (упрощённая)

• Входы (Ex): клеммы 1–3 (канал 1) и 4–6 (канал 2).
• Выходы (Safe): клеммы 7–9
• Питание: клеммы 14 (+), 15 (-).

Типичное применение

Используется в нефтегазовой, химической и фармацевтической промышленности для контроля температуры реакторов, труб, печей и резервуаров, где датчики находятся во взрывоопасной среде, а контроллер (ПЛК) — в безопасной.

Примечание: для точной настройки и монтажа всегда сверяйтесь с официальным техническим паспортом (спецификацией) и руководством по эксплуатации Pepperl+Fuchs для модели KFD2-UT2-Ex2.
