Барьер искробезопасности KFD2-SR2-Ex1.W.LB Pepperl+Fuchs

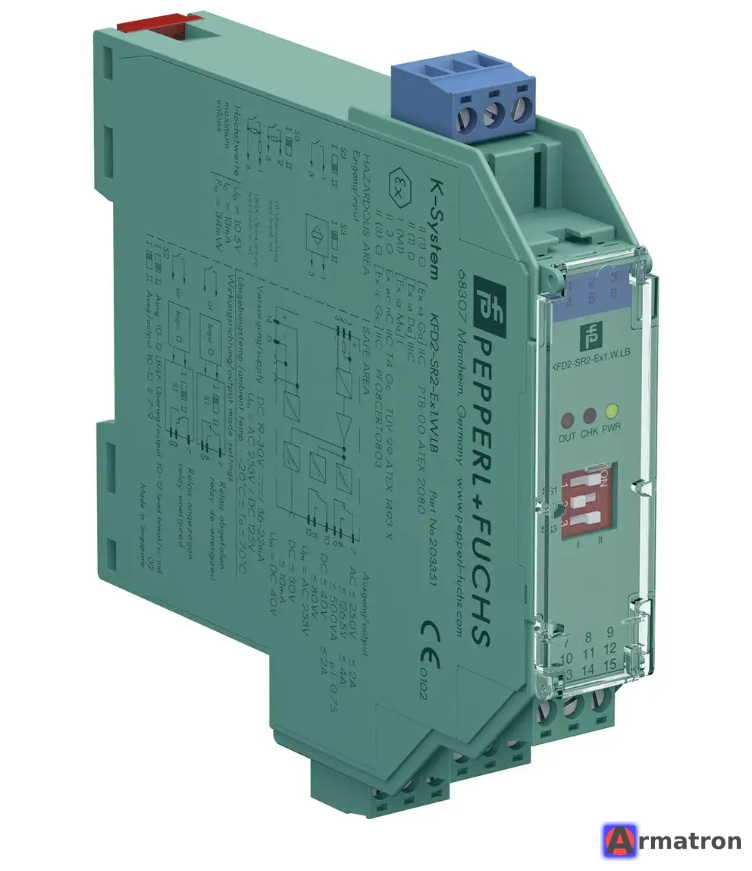

KFD2-SR2-Ex1.W.LB — это популярный одноканальный барьер искрозащиты (усилитель переключающих сигналов) серии K-System от компании Pepperl+Fuchs.

Этот прибор используется для передачи цифровых сигналов (состояние датчиков или контактов) из взрывоопасной зоны в безопасную.

Вот подробный обзор его характеристик и функций:

Основное назначение

Барьер обеспечивает искробезопасную электрическую цепь для оборудования, установленного во взрывоопасных зонах (Ex-зонах). Чаще всего он работает с:

• Датчиками стандарта NAMUR.
• Механическими контактами (сухой контакт).

Ключевые характеристики

1. Канальность: 1 канал (обслуживает один датчик).
2. Выход: Релейный выход с перекидным контактом (SPDT — Changeover contact).
3. Питание: 20...30 В постоянного тока (DC). Может запитываться через клеммы или через специальную шину питания (Power Rail).
4. Контроль линии (LB/SC): Оснащен функцией обнаружения неисправностей линии — обрыва (Lead Breakage) и короткого замыкания (Short Circuit). Если кабель поврежден, реле переходит в безопасное состояние, а на передней панели загорается красный индикатор.
5. Реверс действия: С помощью DIP-переключателей можно настроить логику работы (нормально открытый или нормально закрытый режим).
6. Изоляция: Трехсторонняя гальваническая развязка (между входом, выходом и цепью питания).

Технические параметры

• Вход (искробезопасный): Соответствует стандартам NAMUR (EN 60947-5-6).
• Выход (безопасная зона): Реле, коммутационная способность до 2 А при 253 В перем. тока или 2 А при 40 В пост. тока.
• Частота переключения: до 10 Гц.
• Уровень полноты безопасности: SIL 2 (согласно IEC 61508).
• Корпус: Ширина 20 мм, монтаж на DIN-рейку 35 мм.
• Рабочая температура: от -20 °C до +60 °C.

Маркировка взрывозащиты

Прибор имеет международные сертификаты (ATEX, IECEx и локальные сертификаты ТР ТС):

• [Ex ia Ga] IIC (взрывозащищенные цепи для газов).
• [Ex ia Da] IIIC (взрывозащищенные цепи для горючей пыли).
• [Ex ia Ma] I (для шахт).

Настройка (DIP-переключатели на панели)

На корпусе под защитной крышкой находятся переключатели:

• S1: Инверсия фазы (направление действия выхода).
• S2: Включение/выключение мониторинга неисправности линии.
• S3: Не используется (в данной модели).

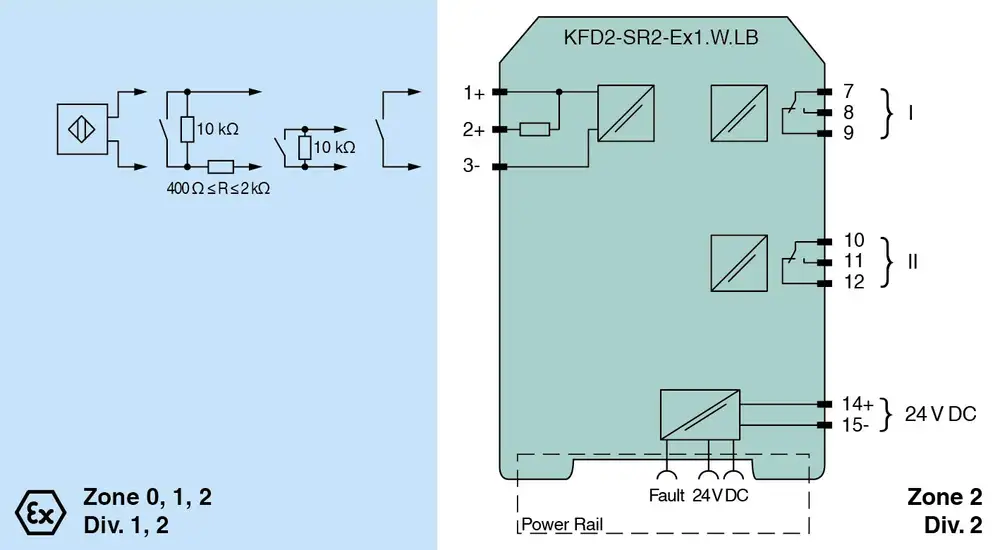

Типовая схема подключения

• Клеммы 1(+), 2(-), 3: Вход из опасной зоны (датчик NAMUR или контакт).
• Клеммы 7, 8, 9: Выходное реле (8 — общий, 7 — НЗ, 9 — НО).
• Клеммы 14(+), 15(-): Питание 24В DC.

Преимущества модели

• Надежность: Pepperl+Fuchs является мировым лидером в области искрозащиты.
• Компактность: Экономит место в шкафу автоматики.
• Диагностика: Светодиодная индикация питания (зеленый), состояния выхода (желтый) и ошибки (красный).

Где применяется:
Нефтегазовая отрасль, химические заводы, мукомольные предприятия, АЗС и любые производства, где есть риск образования взрывоопасных смесей.
