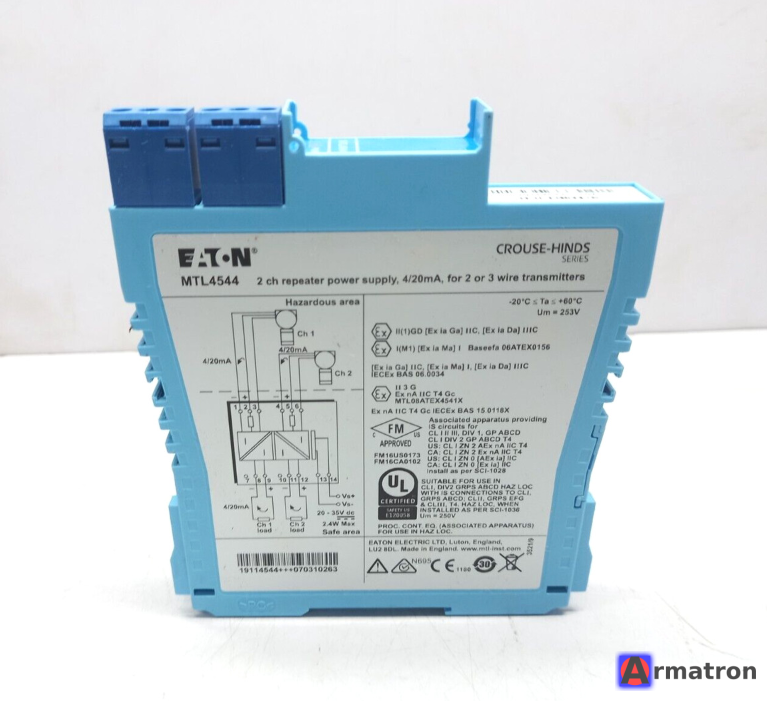

MTL4544 от компании Eaton (ранее MTL Instruments) — это 2-канальный барьер искрозащиты с гальванической развязкой (изолятор), предназначенный для работы с аналоговыми сигналами 4-20 мА.
Это одна из самых популярных моделей в серии MTL4500, которая устанавливается на объединительные платы (backplanes).
Ниже приведены основные характеристики, назначение и технические детали:
Основное назначение
MTL4544 используется для:
- Питания измерительных преобразователей (датчиков), находящихся в опасной зоне (Ex-зона).
- Повторения токового сигнала 4-20 мА в безопасную зону для передачи на контроллер (РСУ/ПЛК).
- Обеспечения искробезопасности (ограничение энергии, попадающей в опасную зону).
- Передачи цифровых сигналов HART (барьер "прозрачен" для HART-протокола), что позволяет настраивать датчики удаленно.
Технические характеристики
- Количество каналов: 2 канала (независимые).
- Тип модуля: Повторитель источника питания (Repeater Power Supply).
- Входной сигнал (из опасной зоны): 4-20 мА (от 2-проводных или 3-проводных передатчиков). Также поддерживает активные источники тока.
- Выходной сигнал (в безопасную зону): 4-20 мА (активный или пассивный, в зависимости от подключения).
- Напряжение питания: 20 – 35 В пост. тока (обычно 24 В DC).
- Точность передачи: < 20 мкА.
- Поддержка HART: Да, двунаправленная передача для обоих каналов.
- Монтаж: Устанавливается на объединительные платы серии MTL4500 (Backplane mounting). Внимание: Для монтажа на DIN-рейку без платы используется аналогичная модель серии MTL5500 — MTL5544.
Сертификация и Безопасность
- Уровень полноты безопасности (SIL): Соответствует требованиям SIL 2 согласно IEC 61508.
- Маркировка взрывозащиты: Обычно [Ex ia Ga] IIC (для газа) и [Ex ia Da] IIIC (для пыли). Позволяет подключать датчики, находящиеся в Зоне 0, 1 или 2.
- Изоляция: Трехсторонняя гальваническая развязка (Вход / Выход / Питание).

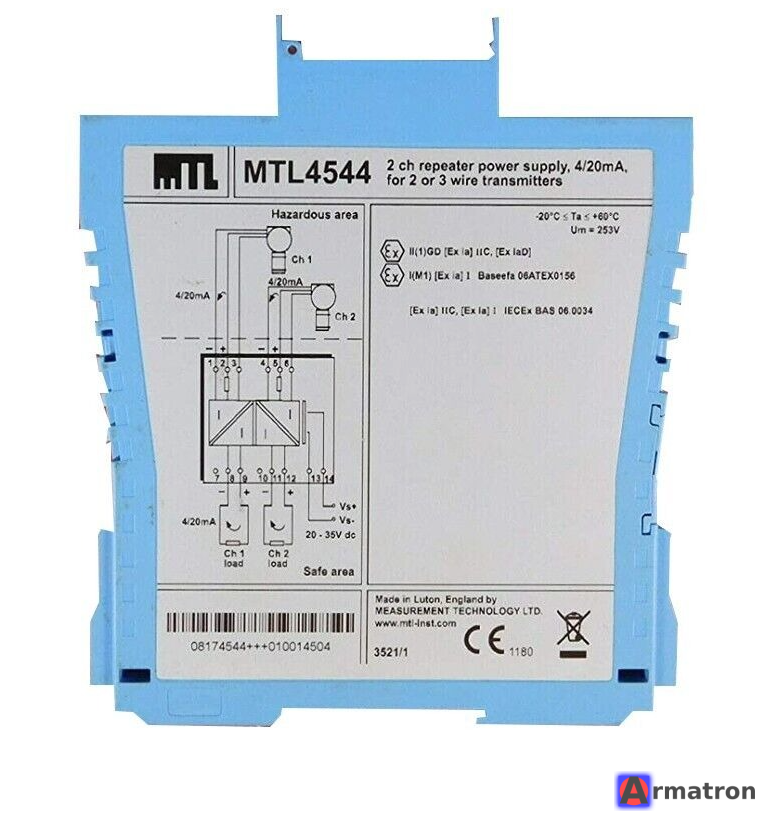

Схема подключения (упрощенная)
-
Опасная зона (входы):
- Канал 1: Клеммы 1, 2, 3.
- Канал 2: Клеммы 4, 5, 6.
-
Безопасная зона (выходы и питание):
- Сигналы и питание передаются через многоштыревой разъем на дне модуля, который вставляется в объединительную плату.
Типовые применения
- Подключение датчиков давления, температуры (с преобразователем 4-20 мА), уровня и расхода, расположенных во взрывоопасных зонах нефтегазовых и химических предприятий.
- Системы, где требуется диагностика датчиков через HART-протокол без обхода барьера.
Отличия от похожих моделей
- MTL4541: 1-канальная версия.
- MTL4544D: То же самое, но с дополнительной функцией управления выходом (используется реже).
- MTL4544S: Версия только для питания 2-проводных датчиков (без поддержки активных входов).
- MTL5544: Полный аналог по функционалу, но в корпусе для монтажа напрямую на DIN-рейку (с клеммами на обеих сторонах).
Важно: При проектировании или замене оборудования обязательно сверяйтесь с официальным паспортом (datasheet) и руководством по безопасности (Safety Manual) от Eaton, чтобы убедиться в соответствии параметров вашей системы.
- Производитель Еаton
