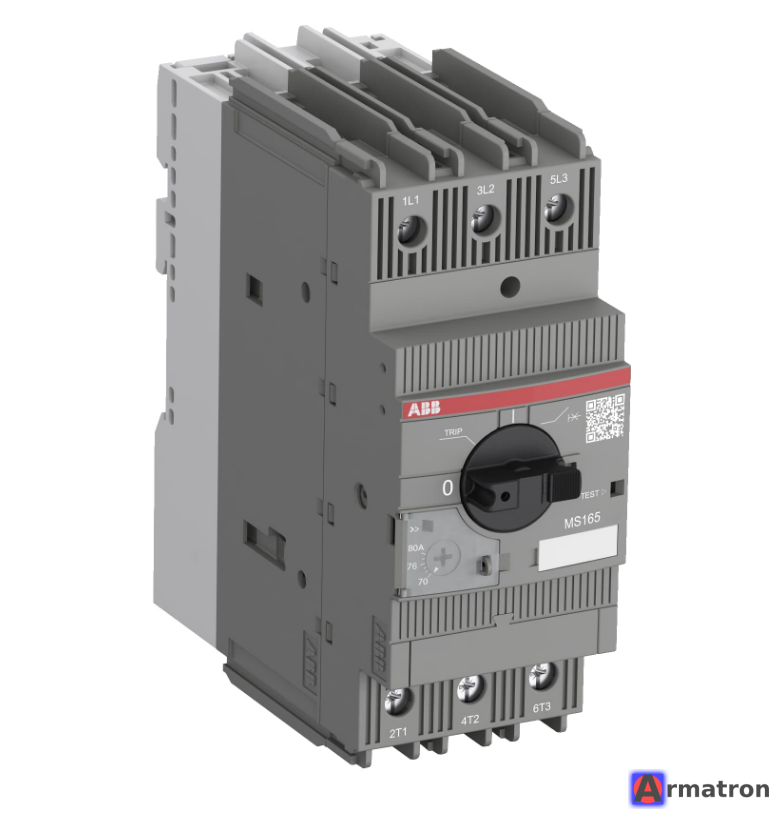

MS165-42 (код заказа 1SAM451000R1015) — это автомат защиты электродвигателя (MPCB) производства компании ABB.
Ниже приведены основные технические характеристики и описание данного устройства.
Основные характеристики
- Наименование: MS165-42
- Тип устройства: Автоматический выключатель для защиты двигателей (Manual Motor Starter)
- Диапазон настройки теплового расцепителя: 30 ... 42 А
- Номинальная мощность двигателя (400 В): 22 кВт
- Отключающая способность (Icu) при 400 В: 50 кА (высокая отключающая способность)
- Класс срабатывания (Trip Class): 10
- Ширина корпуса: 55 мм
Функциональность
Устройство объединяет в себе функции защиты и управления:
- Защита от короткого замыкания: Электромагнитный расцепитель отключает цепь мгновенно при возникновении КЗ.
- Защита от перегрузки: Тепловой расцепитель с возможностью регулировки тока (в диапазоне 30–42 А) защищает обмотки двигателя от перегрева.
- Чувствительность к обрыву фазы: Устройство срабатывает при пропаже одной из фаз, предотвращая повреждение двигателя.
- Функция разъединителя: Обеспечивает видимый разрыв цепи для безопасного обслуживания.
Технические детали
- Номинальное рабочее напряжение: до 690 В AC / 250 В DC.
- Тип управления: Поворотная рукоятка (с четкой индикацией положения ON / OFF / TRIP).
- Блокировка: Рукоятку можно заблокировать в положении OFF навесным замком.
- Температурная компенсация: Работает стабильно при изменении температуры окружающей среды (обычно от -25 до +60 °C).
- Механическая износостойкость: 50 000 циклов.
- Электрическая износостойкость: 25 000 циклов.
Совместимые аксессуары
Серия MS165 совместима с широким спектром аксессуаров ABB:
- Дополнительные контакты: Фронтальные (HKF1-11) или боковые (HK1-11, HK1-20).
- Сигнальные контакты: Для индикации срабатывания (SK1).
- Расцепители: Дистанционный расцепитель (AA1) или расцепитель минимального напряжения (UA1).
- Соединительные шины: Для подключения нескольких автоматов в ряд.
Применение
Используется для ручного включения и выключения электродвигателей, а также для их защиты без использования предохранителей в:
- Промышленных насосах;
- Вентиляционных системах;
- Конвейерах;
- Компрессорах.
Если вам нужна схема подключения, 3D-модель или сертификат соответствия, их можно найти на официальном сайте ABB, введя код заказа 1SAM451000R1015.
