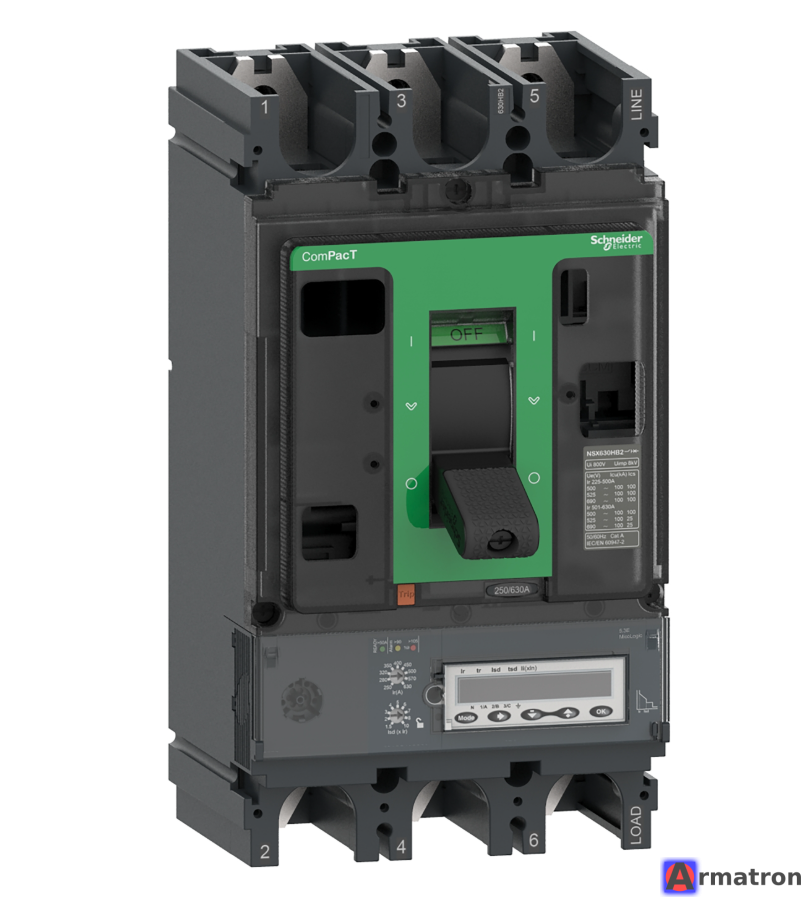

Автоматический выключатель ComPacT NSX630HB1 C63V35E630 Micrologic 5.3E Schneider Electric

Это подробное техническое описание автоматического выключателя Schneider Electric ComPacT NSX630HB1 с каталожным номером C63V35E630.

Это мощный промышленный автоматический выключатель в литом корпусе (MCCB), предназначенный для защиты электрических сетей с высоким уровнем токов короткого замыкания, особенно в сетях с напряжением 690 В.

Основные характеристики

• Серия: ComPacT NSX (Новое поколение / New Generation)
• Типоразмер корпуса: NSX630
• Артикул (Ref): C63V35E630
• Номинальный ток (InIn​): 630 А
• Количество полюсов: 3P (3 полюса)
• Тип управления: Рычаг (тумблер)
• Исполнение: Стационарное (фиксированное)
• Тип сети: Переменный ток (AC), 50/60 Гц

Отключающая способность (тип HB1)

Тип HB1 обозначает сверхвысокую отключающую способность, оптимизированную для промышленных сетей с напряжением 690 В (часто используется в горнодобывающей промышленности, ветроэнергетике и тяжелой промышленности).

• Предельная отключающая способность (IcuIcu​):
  • 85 кА при 500 В переменного тока
  • 80 кА при 525 В переменного тока
  • 75 кА при 660/690 В переменного тока (ключевая характеристика)
• Номинальная отключающая способность (IcsIcs​): 100 % от IcuIcu​ (т. е. автомат может многократно отключать предельные токи короткого замыкания и при этом оставаться работоспособным).

Электронный расцепитель: Micrologic 5.3E

В этом автомате установлен усовершенствованный электронный расцепитель Micrologic 5.3E.
Буква «E» означает наличие функций измерения энергии (Energy).

1. Функции защиты (LSI):

Это селективный расцепитель, позволяющий настраивать временные задержки для обеспечения селективности с вышестоящими и нижестоящими аппаратами.

• L (длительное время) — защита от перегрузки:
  • Регулируемый порог срабатывания (IrIr​): 0,4 ... 1 x InIn​ (от 250 до 630 А).
  • Регулируемая выдержка времени (trtr​).
• S (короткое время) — селективная токовая отсечка (КЗ с задержкой):
  • Регулируемый порог (IsdIsd​): 1,5 ... 10 x IrIr​.
  • Регулируемая выдержка времени (tsdtsd​): возможность включения I2tI2t (вкл./выкл.).
• I (мгновенная) — мгновенная токовая отсечка:
  • Регулируемый порог (IiIi​): 1,5 ... 11 x InIn​ (или режим OFF).

2. Функции измерения (E — Energy):

Встроенный дисплей отображает параметры сети в режиме реального времени.

• Измеряемые величины:
  • Токи (II) по фазам.
  • Напряжения (VV, UU).
  • Мощность (PP, QQ, SS).
  • Энергия (активная, реактивная).
  • Коэффициент мощности (PFPF), частота.
• Качество электроэнергии: Гармоники тока и напряжения.

3. Связь и индикация:

• ЖК-дисплей для настройки и считывания параметров.
• Возможность подключения к системам диспетчеризации (Modbus, Ethernet) через дополнительные модули (например, IFM или IFE).
• Журнал аварийных отключений.

Применение

Автоматический выключатель ComPacT NSX630HB1 C63V35E630 применяется в ответственных установках:

1. Сети 690 В: Идеально подходит для защиты двигателей, трансформаторов и распределительных щитов в сетях 660/690 В благодаря IcuIcu​ = 75 кА.
2. Энергомониторинг: Используется там, где требуется точный учет потребления энергии и анализ качества сети без установки внешних мультиметров.
3. Селективность: Благодаря настройкам LSI часто используется в качестве вводного автомата в ГРЩ (главных распределительных щитах) среднего размера.

Комплектация

Обычно в комплект поставки входят:

• Автоматический выключатель.
• Установленный расцепитель Micrologic 5.3E.
• Межфазные перегородки.
• Крепежные винты.

Примечание. Для подключения кабелей или шин могут потребоваться дополнительные клеммы или полюсные расширители, которые заказываются отдельно.
