Автоматический выключатель ComPacT NSX400HB1 C40V35E400 Micrologic 5.3E Schneider Electric

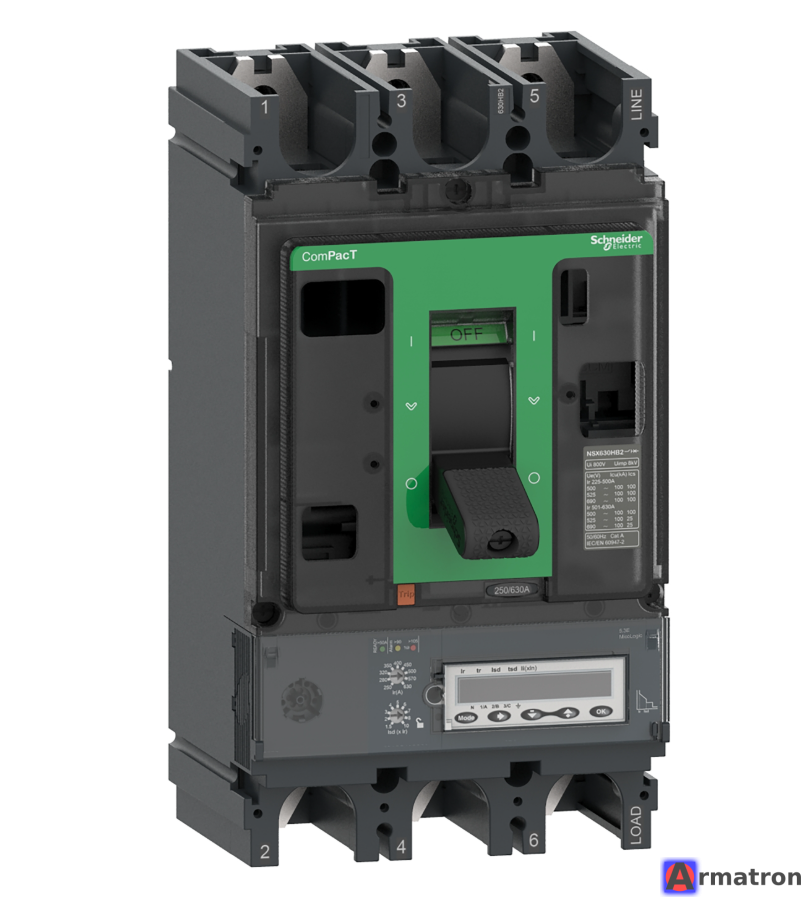

Автоматический выключатель Schneider Electric ComPacT NSX400HB1 (арт. C40V35E400)

Это мощный автоматический выключатель в литом корпусе (MCCB) из обновленной линейки ComPacT NSX, предназначенный для защиты электрических цепей в промышленных сетях, особенно там, где требуется высокая отключающая способность при высоком напряжении (например, 690 В).

Ниже приведены подробные технические характеристики и описание устройства.

1. Основные характеристики

• Серия: ComPacT NSX (новое поколение)
• Типоразмер корпуса: NSX400
• Коммерческий код (ссылка): C40V35E400
• Номинальный ток (InIn​): 400 А
• Количество полюсов: 3P (3 полюса)
• Тип управления: Рычаг (тумблер)
• Способ монтажа: Фиксированный (стационарный)

2. Характеристики силовой части (HB1)

Класс HB1 указывает на сверхвысокую отключающую способность, оптимизированную для сетей с напряжением 690 В.

• Рабочее напряжение (UeUe​): 690 В переменного тока (AC), 50/60 Гц
• Предельная отключающая способность (IcuIcu​):
  • 85 кА при 500 В переменного тока
  • 80 кА при 525 В переменного тока
  • 75 кА при 660/690 В переменного тока (ключевая особенность класса HB1)
• Рабочая отключающая способность (IcsIcs​): 100 % от IcuIcu​ (то есть выключатель может многократно отключать предельные токи короткого замыкания и при этом оставаться работоспособным).

3. Характеристики расцепителя: MicroLogic 5.3E

Устройство оснащено усовершенствованным электронным расцепителем MicroLogic 5.3E.
Буква «E» означает Energy (измерение энергии).

Тип защиты: LSI (длительная, кратковременная, мгновенная)

1. L — защита от перегрузки (длительная):
   • Регулируемый порог срабатывания IrIr​ (0,4...1 x InIn​).
   • Регулируемая выдержка времени trtr​.
2. S — селективная токовая отсечка (короткое время):
   • Защита от короткого замыкания с выдержкой времени (для обеспечения селективности с нижестоящими автоматами).
   • Регулируемый ток IsdIsd​ (1,5...10 x IrIr​).
   • Регулируемая выдержка времени tsdtsd​.
3. I — мгновенная токовая отсечка (Instantaneous):
   • Защита от короткого замыкания без выдержки времени.
   • Регулируемый порог IiIi​.

Функции измерения и диагностики (E — Energy):

• Встроенный дисплей для отображения параметров.
• Измерение параметров сети:
  • Токи (I1,I2,I3,INI1​,I2​,I3​,IN​).
  • Напряжения (фазные и линейные).
  • Мощность (P, Q, S).
  • Энергия (активная, реактивная, полная) — встроенный счетчик электроэнергии (класс точности обычно 2%).
• Измерение коэффициента мощности (cos φφ) и частоты.
• Журнал аварийных ситуаций и событий.

4. Применение

Благодаря классу HB1 и расцепителю 5.3E этот аппарат идеально подходит для:

• Ветрогенерация (Wind Power).
• Морские суда (Marine).
• Горнодобывающая промышленность.
• Тяжелая промышленность.
• Системы распределения энергии 690 В IT/TN-C.
• Щиты ГРЩ, где требуется мониторинг энергопотребления без установки отдельных мультиметров.

5. Дополнительные возможности

• Возможность установки дополнительных контактов (OF, SD, SDE).
• Возможность установки мотор-редуктора для удаленного управления.
• Поддержка коммуникационных модулей (Modbus, Ethernet) для интеграции в SCADA-системы (EcoStruxure Power).
