Автоматический выключатель Compact NSX 160F TM160D 3P3T LV430630 Schneider Electric

Артикул: A-1479
Есть в наличии на складе Поставщика
  • Вес: 0 кг.
  • Цена без НДС:
    98 750,00  руб.
  • Цена с НДС(22%):
    120 475,00  руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

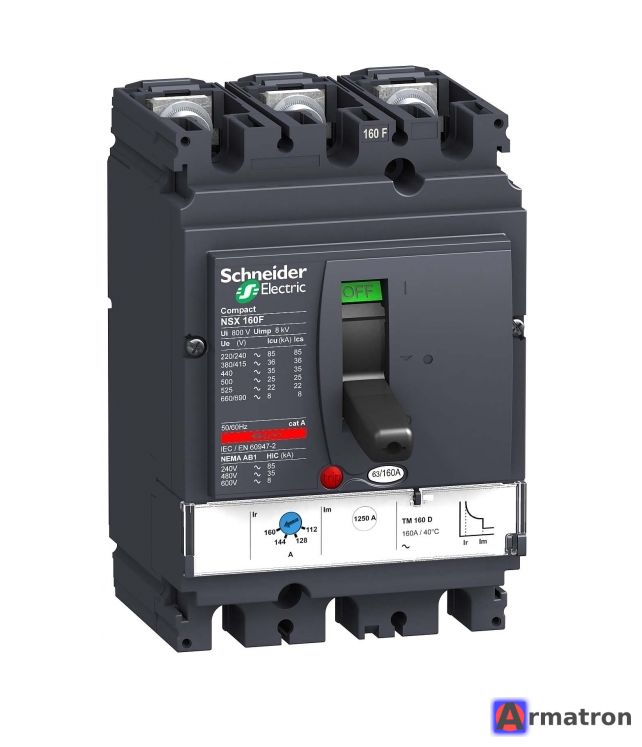

Это подробная информация об автоматическом выключателе Schneider Electric Compact NSX 160F TM160D 3P3T (каталожный номер LV430630).

Это автоматический выключатель в литом корпусе (MCCB), предназначенный для защиты распределительных сетей низкого напряжения.


Основные характеристики

  • Серия: Compact NSX (поколение, пришедшее на смену Compact NS).
  • Типоразмер корпуса: NSX160 (до 160 А).
  • Номинальный ток (InIn​): 160 А (при 40°C).
  • Количество полюсов: 3P (трехполюсный).
  • Защищенные полюса: 3t (защита всех трех фаз).
  • Тип сети: Переменный ток (AC), 50/60 Гц.
  • Номинальное рабочее напряжение: 690 В AC.


Отключающая способность (код F)

Буква F указывает на отключающую способность (предельный ток короткого замыкания, который автомат может отключить, не разрушившись).

  • 36 кА при 380/415 В AC (наиболее частый стандарт).
  • 85 кА при 220/240 В AC.
  • 35 кА при 440 В AC.
  • 8 кА при 660/690 В AC.


Характеристики расцепителя (TM160D)

Установлен термомагнитный расцепитель (TM-D). Это надежный и простой тип защиты.

  1. Защита от перегрузки (Тепловая защита - IrIr​):
    • Регулируемая.
    • Диапазон настройки: от 0.7 до 1 x InIn​ (от 112 А до 160 А).
  2. Защита от короткого замыкания (Электромагнитная защита - ImIm​):
    • Фиксированная.
    • Уставка срабатывания: 1250 А.


Расшифровка названия

  • Compact NSX: Название серии.
  • 160: Номинальный ток корпуса (габарит).
  • F: Отключающая способность (36 кА).
  • TM160D: Тип расцепителя (Термомагнитный, на 160 А, для распределительных сетей).
  • 3P3T: 3 Полюса (Poles), 3 защищенных (Trips).
  • LV430630: Артикул для заказа (Референс).


Применение

Используется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) промышленных предприятий, коммерческих зданий и административных объектов для защиты кабельных линий и нагрузок.

Важное примечание (Обновление линейки)

Компания Schneider Electric провела ребрендинг и обновление линейки Compact NSX.

  • Старый артикул (классический): LV430630 (корпус серый).
  • Новый артикул (ComPacT NSX New Generation): C16F3TM160 (корпус темно-серый, полупрозрачная крышка).


Оба устройства полностью взаимозаменяемы по габаритам и техническим характеристикам, но старый артикул может постепенно выводиться из складской программы.
