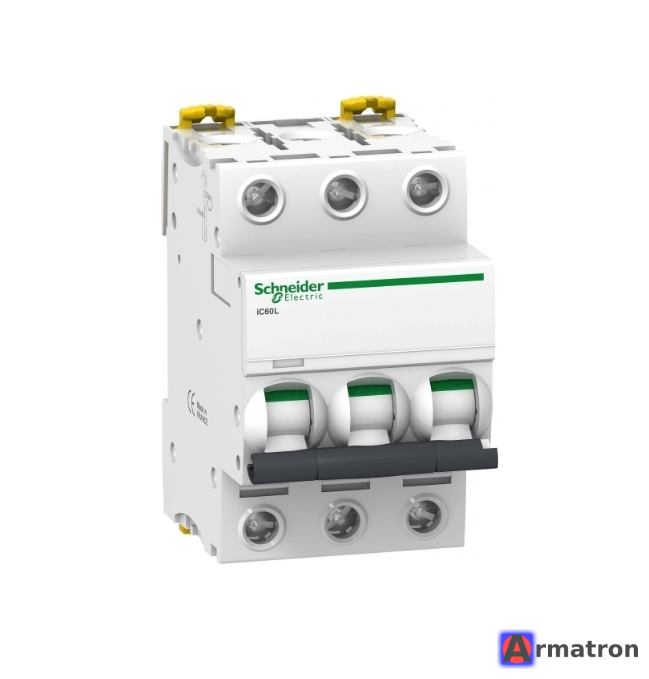

Автоматический выключатель 3P 2A (B) Acti 9 iC60L A9F93302 Schneider Electric

Это техническое описание автоматического выключателя Schneider Electric Acti 9 iC60L с артикулом A9F93302.

Ниже представлены подробные характеристики данного устройства:

Основные характеристики

• Производитель: Schneider Electric
• Серия: Acti 9
• Наименование: iC60L (L обозначает высокую отключающую способность)
• Артикул (Reference): A9F93302
• Тип изделия: Модульный автоматический выключатель (Miniature Circuit-Breaker)
• Количество полюсов: 3P (трехполюсный)
• Номинальный ток (InIn​): 2 А
• Кривая отключения: B

Электрические параметры

• Тип сети: Переменный ток (AC) или Постоянный ток (DC)
• Рабочая частота: 50/60 Гц
• Магнитное отключение (Кривая B): Срабатывает в диапазоне от 3 до 5 номинальных токов (InIn​).
  • Это означает мгновенное отключение при токе от 6 до 10 Ампер.
• Отключающая способность (предельная коммутационная способность - IcuIcu​):
  • Согласно стандарту EN/IEC 60947-2 (промышленный):
    • 70 кА при 220...240 В AC
    • 70 кА при 380...415 В AC
    • 70 кА при 440 В AC
  • Согласно стандарту EN/IEC 60898-1 (бытовой):
    • 15000 А (15 кА) при 400 В AC
• Номинальное напряжение изоляции (UiUi​): 500 В AC
• Номинальное импульсное выдерживаемое напряжение (UimpUimp​): 6 кВ

Механические характеристики и монтаж

• Индикатор положения контакта: Да (VisiSafe — зеленая полоса гарантирует физический разрыв цепи).
• Индикатор срабатывания по аварии: Да (VisiTrip — красное окошко на передней панели указывает, что автомат выбил именно по перегрузке или КЗ).
• Исполнение: Стационарный.
• Монтаж: На DIN-рейку (35 мм).
• Ширина в модулях (18 мм): 3 модуля (общая ширина 54 мм).
• Степень защиты:
  • IP20 (открытые клеммы).
  • IP40 (в модульном шкафу).
• Механическая износостойкость: 20 000 циклов.
• Электрическая износостойкость: 10 000 циклов.

Применение

Автоматические выключатели с характеристикой B и номиналом 2А обычно применяются для:

1. Защиты цепей управления и автоматики (ПЛК, реле, катушки контакторов).
2. Защиты длинных кабельных линий (где ток короткого замыкания может быть низким из-за сопротивления провода).
3. Защиты генераторов.
4. Питания маломощных трехфазных потребителей.

Преимущества серии Acti 9 iC60L

• Высокая отключающая способность: Подходит для промышленных объектов с высокими токами короткого замыкания.
• Двойная защелка: Позволяет демонтировать устройство с DIN-рейки без снятия гребенчатой шины.
• Безопасность: Технология VisiSafe гарантирует безопасность при обслуживании.
