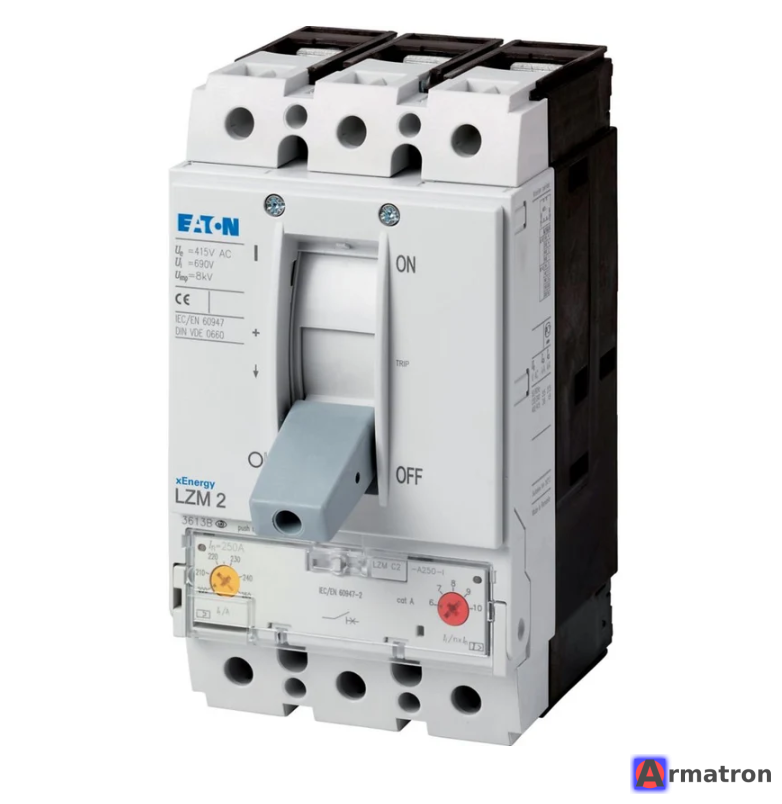

Eaton LZMC2-A160-I — это трехполюсный автоматический выключатель в литом корпусе (MCCB) серии LZM, предназначенный для защиты электрических сетей и оборудования от перегрузок и коротких замыканий.
Ниже приведен подробный обзор технических характеристик и особенностей данной модели.
Основные технические характеристики
- Номинальный ток (InIn): 160 А.
- Количество полюсов: 3.
- Отключающая способность (IcuIcu): 36 кА (при 415 В переменного тока). Это стандартный показатель для промышленных и коммерческих сетей.
-
Тип расцепителя: Термомагнитный (настраиваемый).
- Тепловой расцепитель (защита от перегрузки): Регулируемый в диапазоне от 0.8 до 1.0 от номинала (т.е. 125 – 160 А).
- Электромагнитный расцепитель (защита от КЗ): Регулируемый или фиксированный (обычно в диапазоне 6–10 x InIn).
- Номинальное напряжение (UeUe): До 440 В переменного тока (AC).
- Изоляционное напряжение (UiUi): 690 В.
Особенности серии LZM
- Компактность: Серия LZM (типоразмер 2) обладает оптимальными габаритами для установки в распределительные щиты, экономя место на монтажной панели.
- Надежность: Eaton (ранее Moeller) — один из мировых лидеров в производстве электротехники, что гарантирует высокое качество сборки и точность срабатывания.
- Гибкость подключения: Имеет винтовые зажимы (стандарт), но может быть доукомплектован различными аксессуарами (туннельные клеммы, удлинители шин).
- Совместимость с аксессуарами: Поддерживает установку дополнительных контактов, дистанционных расцепителей, поворотных рукояток и моторных приводов.
Применение
- Промышленность: Защита вводных и распределительных линий на предприятиях.
- Коммерческое строительство: ГРЩ (главные распределительные щиты) торговых центров, офисных зданий.
- Защита двигателей: Может использоваться для защиты мощных электродвигателей (при правильной настройке магнитной отсечки).
Сравнение (серии LZM vs NZM)
Серия LZM является более экономичным вариантом по сравнению с премиальной серией NZM. Основные отличия заключаются в меньшем количестве доступных специфических аксессуаров и чуть меньшей гибкости настроек электронных расцепителей (в LZM они чаще термомагнитные), однако для 90% стандартных задач распределения энергии серии LZM более чем достаточно.
Что означает артикул LZMC2-A160-I:
- LZM — серия выключателя.
- C — класс отключающей способности (36 кА).
- 2 — типоразмер корпуса (до 300А).
- A — тип расцепителя (защита систем и кабелей).
- 160 — номинальный ток в Амперах.
- I — специфическое обозначение исполнения (тип клемм или упаковки).
Резюме: Это надежный "рабочий" автомат для токов до 160А, который отлично подходит для защиты кабельных линий в зданиях и на производстве. Если вам требуется бюджетное, но качественное решение от бренда с мировым именем, это один из лучших вариантов.
- Производитель Eaton
