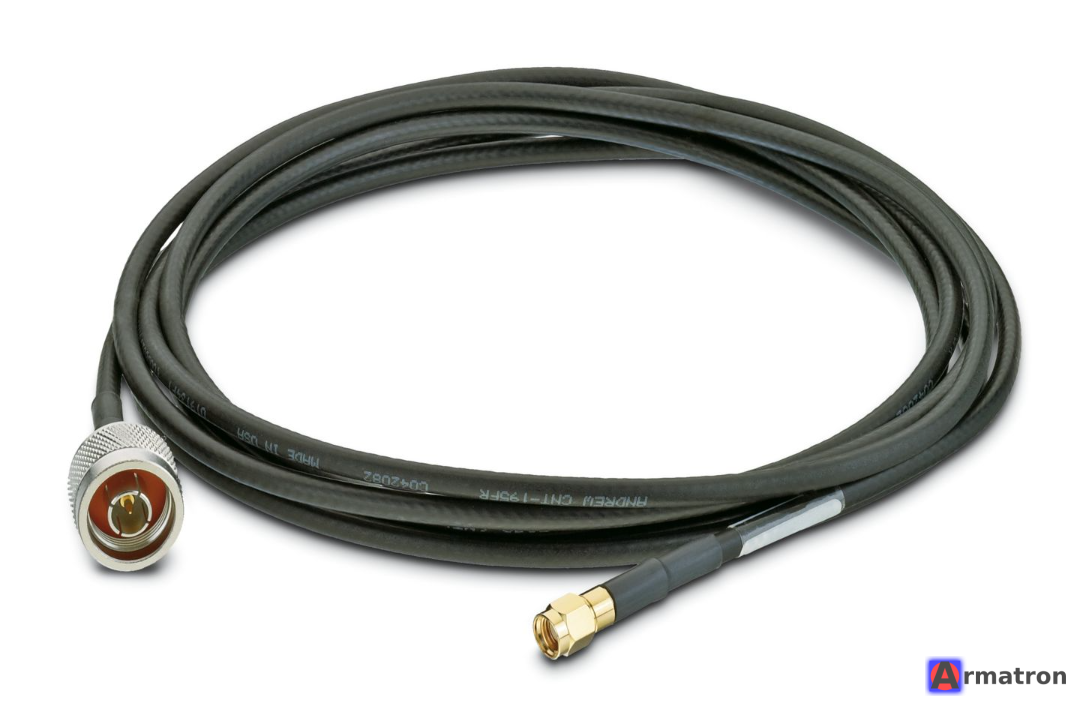

Это техническое описание антенного кабеля Phoenix Contact с артикулом 2903265.
Ниже приведены основные характеристики и назначение данного изделия:
Основная информация
- Наименование: RAD-PIG-RSMA/N-2
- Артикул (Part Number): 2903265
- Производитель: Phoenix Contact
- Тип изделия: Антенный кабель (пигтейл / переходник)
Технические характеристики
- Длина кабеля: 2 метра

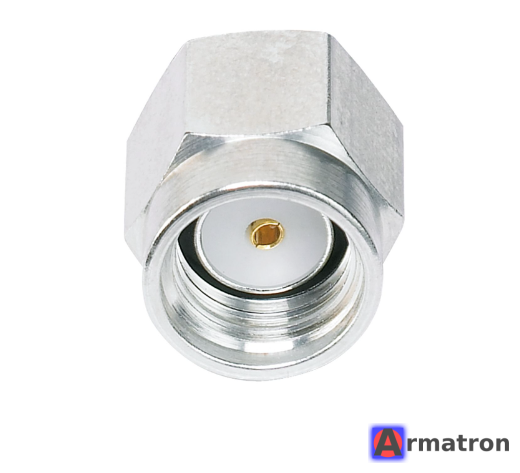

- Разъем 1: RSMA (Male) — «папа», реверсивный SMA. Обычно подключается к самому радиомодулю.

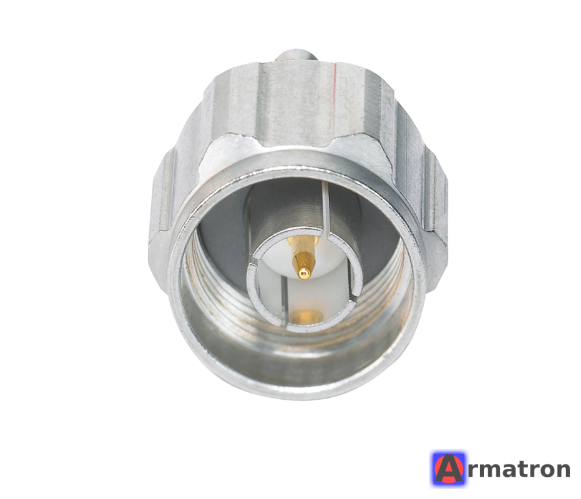

- Разъем 2: N (Male) — «папа». Обычно подключается к внешней антенне, грозозащите или удлинителю.
- Волновое сопротивление: 50 Ом
- Внешний диаметр кабеля: 5 мм (эквивалент RG-58)
-
Затухание (потеря сигнала):
- ~ 0.9 дБ на частоте 900 МГц
- ~ 1.3 дБ на частоте 2.4 ГГц
- ~ 2.0 дБ на частоте 5.8 ГГц
- Температурный диапазон: от -40 °C до +85 °C
Назначение и применение
Данный кабель используется в системах промышленной беспроводной связи (WLAN, Bluetooth, Trusted Wireless и др.).
Его основная задача — соединить радиомодуль, установленный в шкафу управления (имеющий разъем RSMA), с:
- Выносной антенной.
- Грозозащитой (которая часто имеет разъемы N-типа).
- Проходным изолятором для вывода антенны на крышу шкафа.
Важно: При проектировании радиоканала необходимо учитывать затухание сигнала в этом кабеле (см. характеристики выше), чтобы рассчитать энергетический бюджет линии связи.
