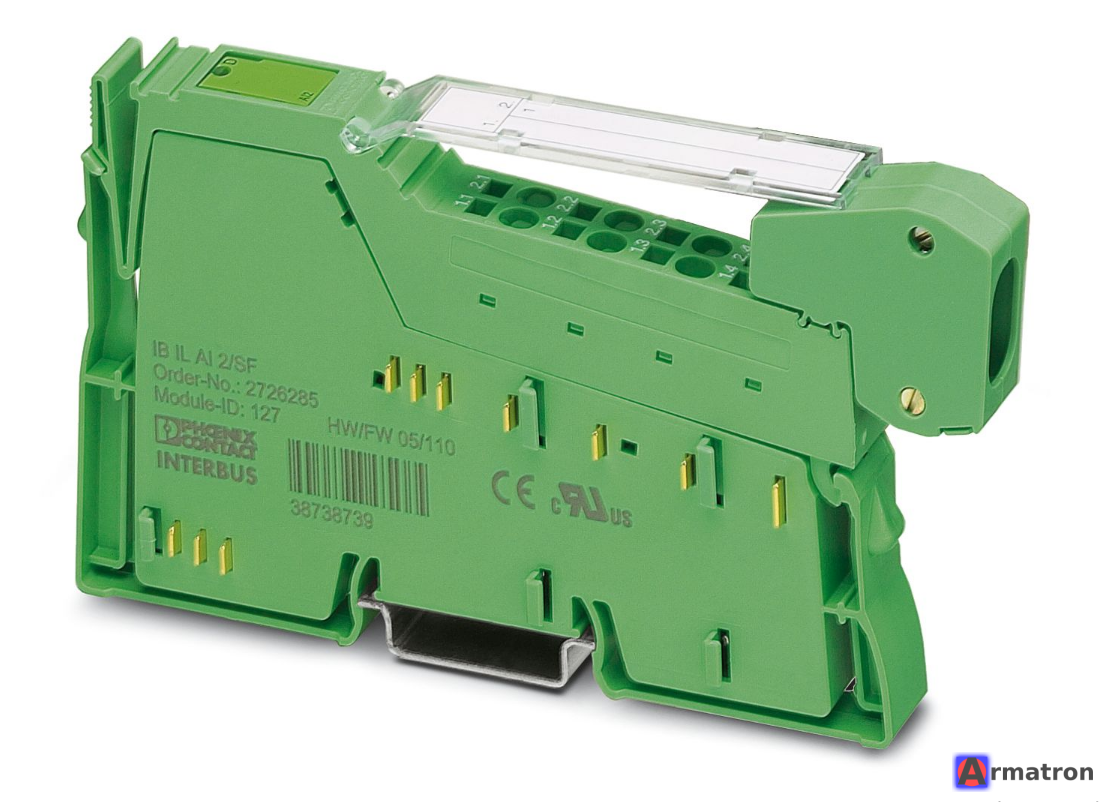

Аналоговый модуль IB IL AI 2/SF-PAC 2861302 Phoenix Contact

IB IL AI 2/SF-PAC (артикул 2861302) — это модуль аналогового ввода из серии Inline от компании Phoenix Contact. Он предназначен для измерения стандартных сигналов тока и напряжения с высокой точностью и интеграции этих данных в систему управления через шину Inline.

Ниже приведен подробный обзор характеристик, особенностей и подключения данного модуля.

Основные характеристики (Технические данные)

1. Количество каналов: 2 аналоговых входа.
2. Типы входных сигналов (настраиваемые):
   • Напряжение: 0...10 В, ±10 В.
   • Ток: 0...20 мА, 4...20 мА, ±20 мА.
3. Разрешение: 13 бит (12 бит + знаковый бит).
4. Точность: Обычно 0,3% от предельного значения шкалы.
5. Время обновления: Менее 2 мс для обоих каналов.
6. Способ подключения: 2-проводная схема (дифференциальные входы).
7. Питание: 24 В DC (через внутреннюю шину модуля/сегментную цепь).
8. Степень защиты: IP20.

Преимущества и особенности

• Универсальность: Каждый канал можно настроить индивидуально на измерение тока или напряжения.

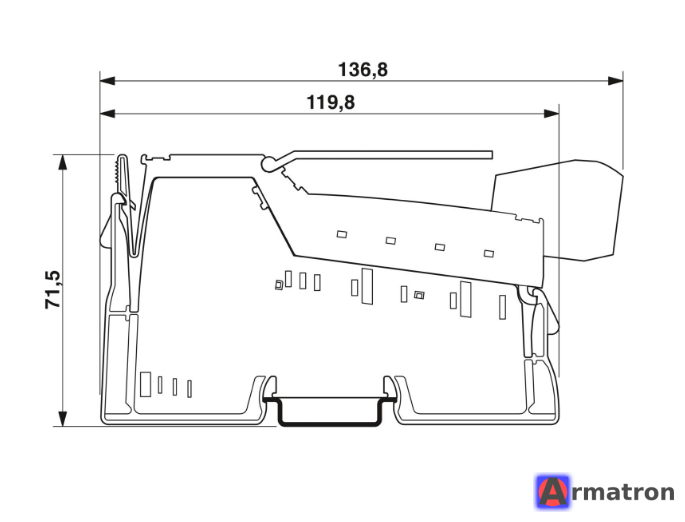

• Компактность: Ширина модуля составляет всего 12,2 мм, что экономит место на DIN-рейке.

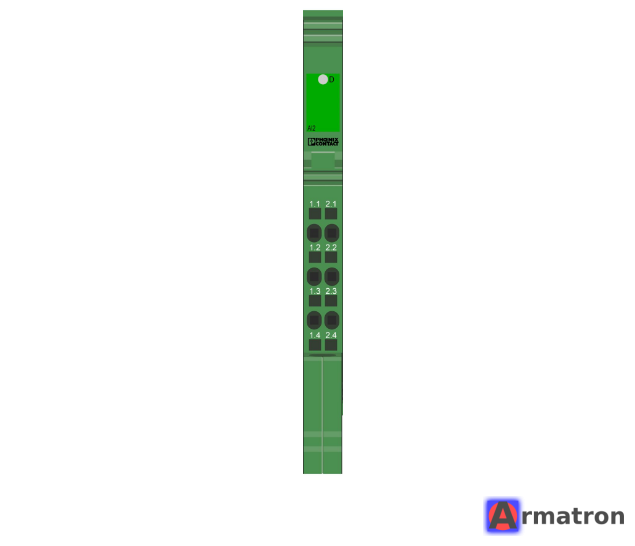

• Диагностика: На передней панели расположены светодиоды для индикации состояния модуля (D — диагностика, TR — передача данных) и состояния каналов (E1, E2 — ошибки на входах, например, обрыв линии или выход за пределы диапазона).
• Комплектация PAC (Package): Артикул 2861302 поставляется в комплекте со штекером (разъемом) и маркировочной полосой, что удобно для быстрого монтажа.
• Гальваническая развязка: Обеспечивает защиту контроллера и других модулей от помех и скачков напряжения в цепях датчиков.

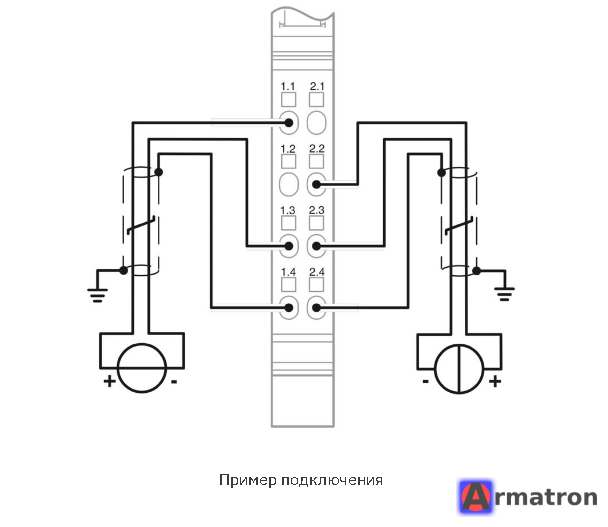

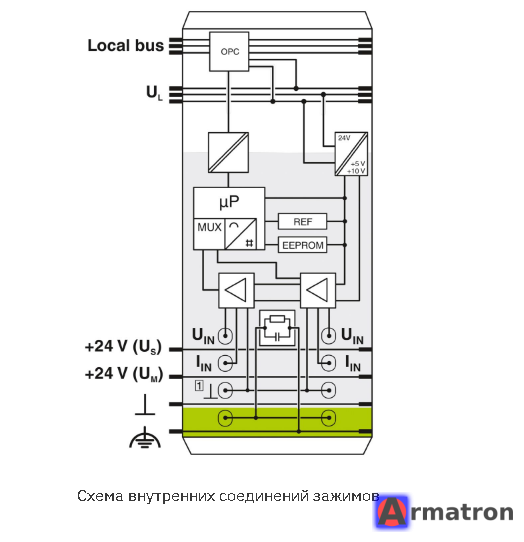

Назначение контактов (Типовая схема)

Разъем модуля имеет 8 точек подключения. Основные контакты для подключения датчиков:

• Контакт 1 (и 2): Положительный вход для канала 1 (+U1 / +I1).
• Контакт 5 (и 6): Отрицательный вход для канала 1 (-U1 / -I1).
• Контакт 3 (и 4): Положительный вход для канала 2 (+U2 / +I2).
• Контакт 7 (и 8): Отрицательный вход для канала 2 (-U2 / -I2).

Примечание: При использовании токовых сигналов 4-20 мА или 0-20 мА модуль измеряет падение напряжения на внутреннем шунте.

Настройка (Конфигурирование)

Конфигурирование модуля (выбор диапазона 0-10В или 4-20мА и т.д.) осуществляется программно через ПЛК или систему управления (например, PC Worx или через GSD-файлы при использовании в сетях PROFINET/PROFIBUS).

Области применения

• Подключение датчиков давления, уровня, расхода.
• Считывание значений с датчиков температуры (через соответствующие преобразователи в 4-20 мА).
• Мониторинг технологических процессов в промышленной автоматизации.

Полезная информация при заказе

Если вы планируете покупку или замену:

1. PAC-версия (2861302): В комплекте идет разъем (Inline connector).
2. Совместимость: Модуль работает с любыми капплерами (шинными узлами) серии Inline (например, IL PN BK DI8 DO4 2TX-PAC для Profinet).
3. Аналоги: Если вам нужно больше каналов, существует модель IB IL AI 8/SF-PAC (8 каналов), но она шире.

Документация: Подробную инструкцию (Data Sheet) на русском или английском языке можно скачать на официальном сайте Phoenix Contact, введя артикул 2861302.
