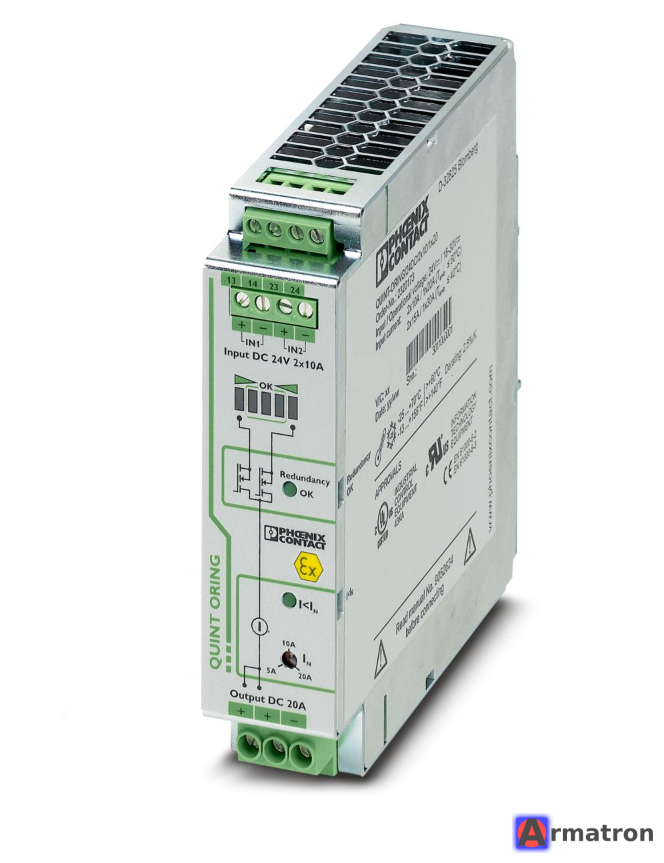

Активный модуль резервирования QUINT-ORING/24DC/2X10/1X20 2320173 Phoenix Contact

QUINT-ORING/24DC/2X10/1X20 (Артикул: 2320173) — это активный модуль резервирования серии QUINT от Phoenix Contact. Он предназначен для создания отказоустойчивых систем электропитания 24 В DC с высокой степенью готовности.

В отличие от обычных диодных модулей, это активное устройство, использующее MOSFET-транзисторы, что значительно повышает эффективность системы.

Основные характеристики

• Входное напряжение: 24 В DC.
• Входной ток: 2 x 10 А (два независимых входа).
• Выходной ток: 1 x 20 А (суммарный выход).
• Технология: ACB (Auto Current Balancing) — автоматическая балансировка тока.
• Тип монтажа: на DIN-рейку.

Ключевые преимущества и особенности

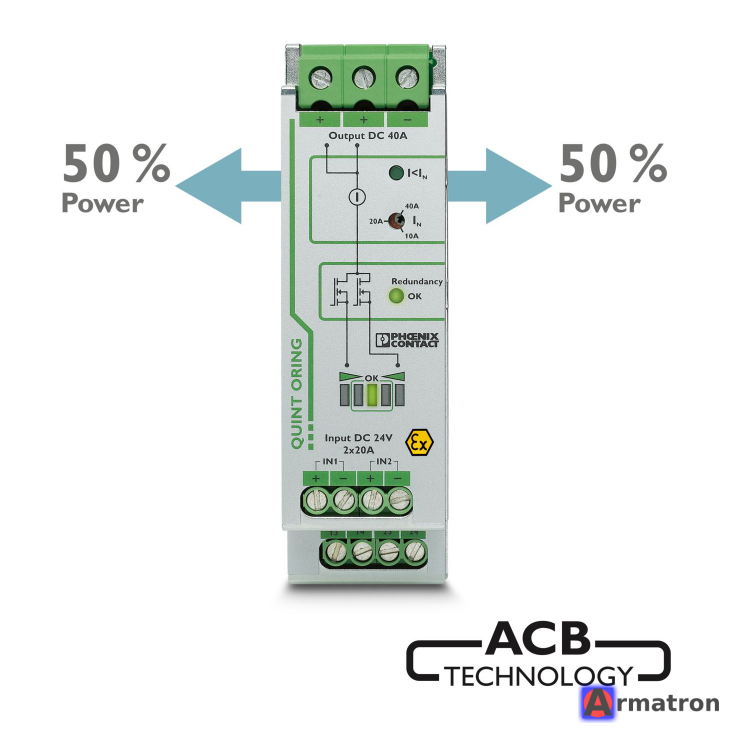

1. Технология ACB (Auto Current Balancing)

Это главная особенность серии QUINT ORING. Модуль равномерно распределяет нагрузку между двумя параллельно подключенными блоками питания.

• Зачем это нужно: Если один блок питания нагружен на 100%, а другой на 0%, первый выйдет из строя гораздо быстрее. Равномерное распределение (50/50) удваивает срок службы системы питания.

2. Минимальные потери энергии (MOSFET вместо диодов)

В обычных диодных модулях на диодах теряется до 0,7 В, что вызывает сильный нагрев. В QUINT-ORING используются полевые транзисторы (MOSFET), что снижает потери мощности на 70%. Это экономит электроэнергию и предотвращает перегрев в шкафу управления.

3. Непрерывный мониторинг (Static & Dynamic)

Модуль не просто передает ток, но и следит за состоянием системы:

• Контролирует входные напряжения.
• Следит за развязкой (декоплингом) блоков питания.
• Проверяет ток нагрузки.
• Имеет сухие контакты ("реле") и светодиодную индикацию для передачи сигналов об ошибках в контроллер (ПЛК).

4. Защита от перенапряжений

Модуль защищает нагрузку от скачков напряжения, которые могут возникнуть в одном из блоков питания.

Технические параметры

Когда стоит использовать именно этот модуль?

1. В критически важных узлах: Где простой оборудования стоит дороже, чем качественная система резервирования (нефтегазовая отрасль, конвейерные линии, серверные).
2. Для продления жизни блоков питания: Если вы используете дорогие блоки питания (например, QUINT POWER), этот модуль поможет им прослужить максимально долго.
3. В тесных шкафах: Благодаря высокому КПД модуль почти не греется, что позволяет устанавливать оборудование более плотно.

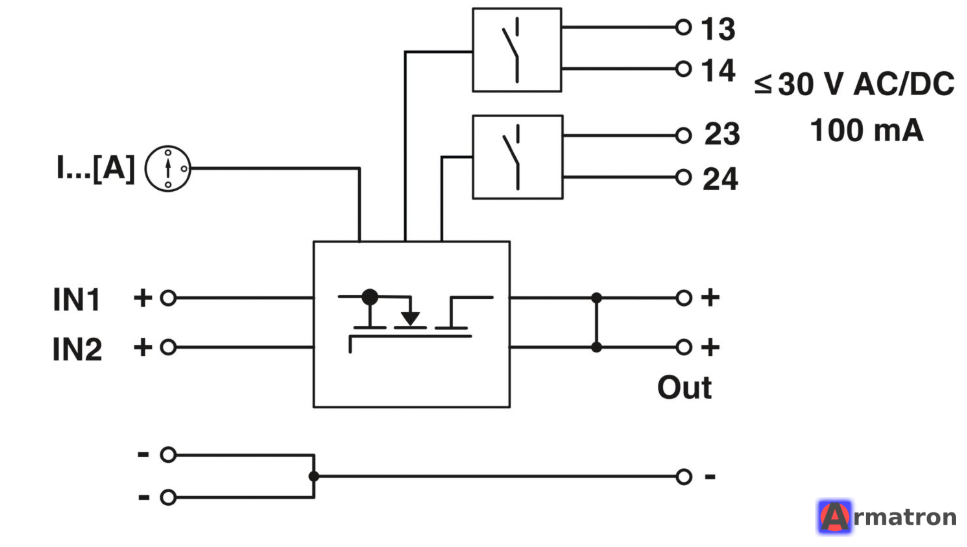

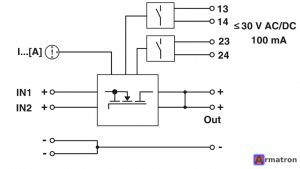

Схема подключения

1. К двум входам (IN1 и IN2) подключаются два блока питания 24В.
2. К выходу (OUT) подключается потребитель.
3. Сигнальные клеммы подключаются к системе мониторинга для уведомления о неисправности одного из вводов.
