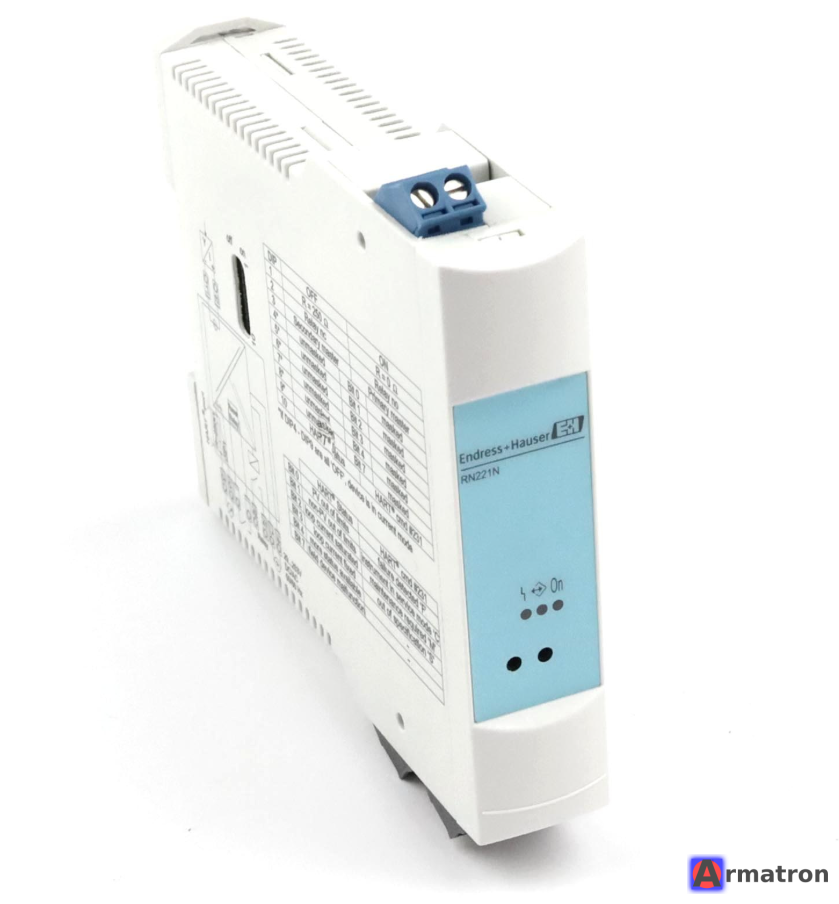

Активный барьер искрозащиты с блоком питания RN221N Endress+Hauser

Endress+Hauser RN221N — это классический активный барьер искрозащиты со встроенным блоком питания, предназначенный для обеспечения безопасности и питания контрольно-измерительных приборов (датчиков) в опасных зонах.

Ниже приведен подробный обзор характеристик, функций и применения данного устройства.

1. Назначение

RN221N выполняет три основные функции:

1. Питание датчика: Он подает питание на 2-проводные преобразователи (датчики давления, температуры, уровня и т.д.), установленные во взрывоопасной зоне.
2. Искрозащита (Ex-i): Ограничивает энергию, поступающую во взрывоопасную зону, предотвращая возможность искрообразования или перегрева.
3. Гальваническая развязка: Разделяет цепи измерения, цепи питания и выходные цепи, что защищает систему управления (ПЛК) от помех и скачков напряжения.

2. Ключевые особенности

• HART-прозрачность: Устройство поддерживает передачу данных по протоколу HART. Это позволяет настраивать датчик дистанционно через барьер.
• Разъемы для связи: На передней панели есть специальные гнезда для подключения HART-коммуникатора или модема без разрыва цепи.
• Универсальность питания: Существуют версии как для постоянного тока (24 В постоянного тока), так и для переменного (широкий диапазон 20–250 В переменного/постоянного тока).
• Монтаж: Устанавливается на стандартную DIN-рейку.
• Компактность: Узкий корпус экономит место в шкафу автоматики.

3. Технические характеристики (типовые)

• Вход: 4–20 мА (с питанием для 2-проводного датчика).
• Выход: 4–20 мА (активный или пассивный, в зависимости от модификации).
• Напряжение питания датчика: >15 В при 20 мА.
• Погрешность: < 0,1% от диапазона.
• Время отклика: < 200 мс.
• Температура эксплуатации: от -20 до +60 °C.

4. Маркировка взрывозащиты

RN221N имеет международные и российские сертификаты (ATEX, FM, CSA, ТР ТС 012):

• [Ex ia Ga] IIC — устройство устанавливается в безопасной зоне, но его искробезопасные цепи могут заходить в зону 0 (самую опасную).

5. Структура заказа (Основные модификации)

При заказе RN221N важно обратить внимание на код заказа:

• RN221N-A... — для безопасных зон (простой разделитель).
• RN221N-B... — с сертификатом ATEX (искробезопасный вход).
• RN221N-C... — с сертификатом FM.
• RN221N-D... — с сертификатом CSA.

6. Преимущества использования

• Надежность: Endress+Hauser славится долговечностью своих компонентов.
• Отсутствие помех: Благодаря качественной гальванической изоляции исключаются ошибки измерения, связанные с контурами заземления.
• Удобство диагностики: Светодиод на передней панели сигнализирует о наличии питания.

7. Современная замена

Стоит отметить, что серия RN221N проверена временем, но компания Endress+Hauser активно продвигает новую линейку — RN22. Она еще более компактная, имеет модульную конструкцию и расширенные функции диагностики. Если вы проектируете новую систему, обратите внимание на модель RN22.

Резюме:
RN221N — это «рабочая лошадка» промышленной автоматизации. Его стоит выбрать, если вам нужно надежное питание для 2-проводного датчика во взрывоопасной зоне с возможностью настройки по протоколу HART и гарантированной защитой цепей управления.
