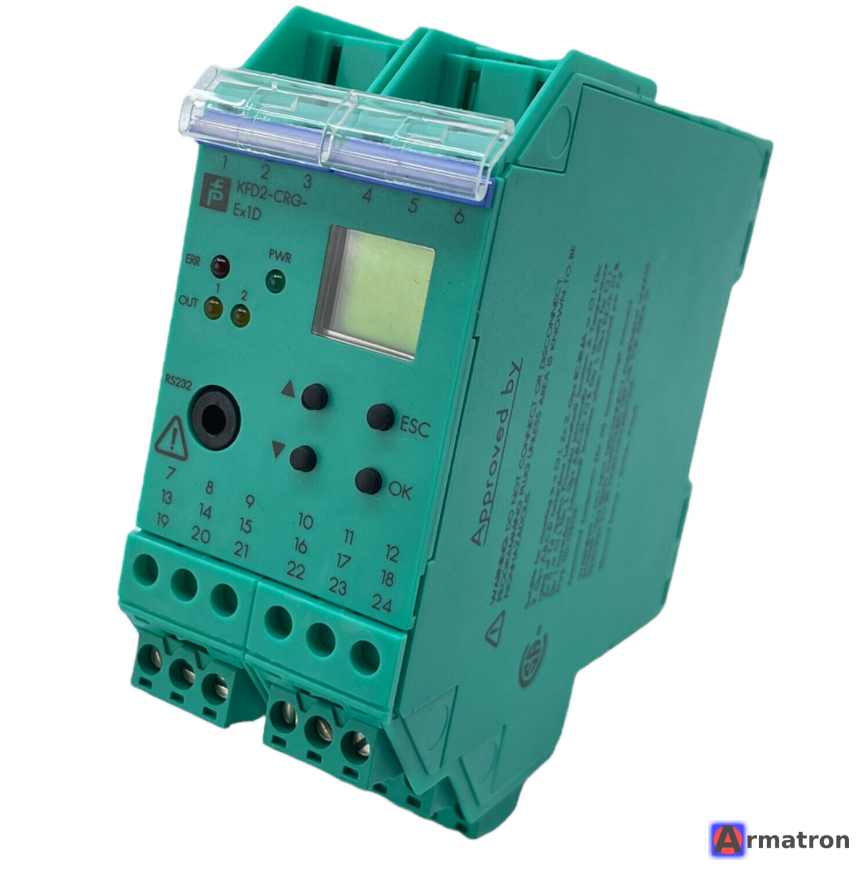

Активный барьер искрозащиты KFD2-CRG-EX1.D Pepperl+Fuchs

KFD2-CRG-Ex1.D — это высокофункциональный активный барьер искрозащиты (измерительный преобразователь) из серии K-System компании Pepperl+Fuchs.

Это устройство «три в одном»: барьер искрозащиты, преобразователь сигналов и сигнализатор предельных значений (реле).

Ниже приведен подробный обзор характеристик, функций и применения данного модуля.

1. Назначение и функции

Устройство предназначено для питания искробезопасных трансмиттеров (датчиков) во взрывоопасных зонах и передачи их сигналов в безопасную зону.

• Преобразование сигналов: Принимает сигналы 0/4–20 мА или 0/2–10 В и преобразует их в аналогичные форматы на выходе.
• Питание датчиков: Обеспечивает питание для 2-проводных и 3-проводных измерительных преобразователей.
• Контроль предельных значений: Имеет два релейных выхода, которые срабатывают при достижении заданных уровней сигнала (уставки).
• ЖК-дисплей: Буква ".D" в названии означает наличие дисплея, на котором отображаются текущие значения и через который производится настройка.

2. Основные технические характеристики

• Количество каналов: 1 канал.
• Питание: 20...30 В DC (через клеммы или шину Power Rail).
• Вход (искробезопасный):
  • Активный или пассивный ток: 0/4...20 мА.
  • Напряжение: 0/2...10 В.
• Выход (безопасная зона):
  • Аналоговый: 0/4...20 мА или 0/2...10 В.
  • Релейный: 2 перекидных контакта (SPDT) для сигнализации аварий/порогов.
• Погрешность: 0,1% от полной шкалы.
• Гальваническая развязка: Полная изоляция между входом, выходом и цепями питания.
• Корпус: Ширина 40 мм, установка на DIN-рейку 35 мм.

3. Ключевые особенности

1. Интерфейс и настройка: Устройство настраивается с помощью кнопок на передней панели и дисплея или через программное обеспечение PACTware (через адаптер K-ADP-USB).
2. Функция контроля ошибок: Обнаружение обрыва линии или короткого замыкания (LB/SC).
3. SIL 2: Сертифицирован для использования в системах функциональной безопасности уровня SIL 2 (согласно IEC 61508).
4. Универсальность: Поддерживает как активные, так и пассивные входы, что делает его совместимым практически с любым промышленным датчиком давления, уровня, расхода и т.д.

4. Маркировка взрывозащиты

Устройство устанавливается в безопасной зоне (или зоне 2 при наличии спец. корпуса), но к его входам подключаются датчики, находящиеся в:

• ATEX/IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC.
• Российский сертификат ТР ТС 012/2011: Присутствует у официальных поставщиков.

5. Схема подключения (типовая)

• Клеммы 1, 2, 3: Вход от датчика во взрывоопасной зоне (Питание + Сигнал).
• Клеммы 7, 8, 9: Выходной аналоговый сигнал в контроллер (ПЛК).
• Клеммы 10-15: Релейные выходы (предельные значения).
• Клеммы 23, 24: Питание прибора 24В DC.

Преимущества модели KFD2-CRG-Ex1.D:

• Наглядность: Можно видеть реальное значение параметра прямо на шкафу автоматики без подключения мультиметра.
• Гибкость: Возможность масштабировать сигнал (например, вход 4-20 мА превратить в выход 0-10 В).
• Надежность: Pepperl+Fuchs является мировым лидером в технологиях искрозащиты.

Резюме

Если вам нужно не просто передать сигнал из опасной зоны, но и иметь возможность локально его контролировать, настраивать уставки для сигнализации (например, «перелив» или «низкое давление») и при этом обеспечить высокий уровень безопасности (SIL2), то KFD2-CRG-Ex1.D — это одно из лучших решений на рынке.
