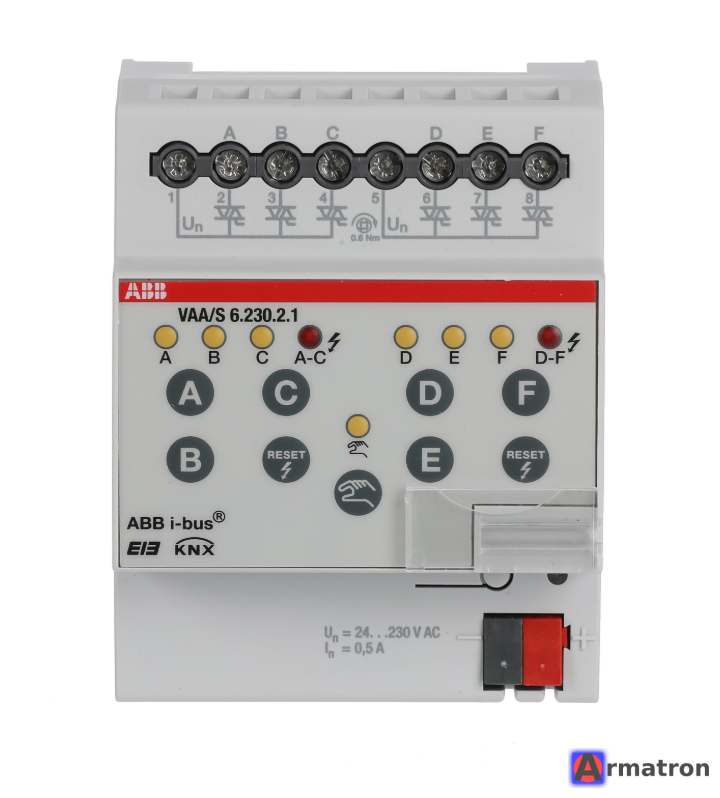

Активатор для термоэлектрических приводов VAA/S6.230.2.1 2CDG110116R0011 ABB

ABB VAA/S6.230.2.1 (артикул: 2CDG110116R0011) — это 6-канальное исполнительное устройство (активатор) системы KNX, предназначенное для управления термоэлектрическими приводами клапанов в системах отопления, вентиляции и кондиционирования (HVAC).

Ниже представлен подробный обзор этого устройства:

1. Основное назначение

Прибор используется для управления нагревательными или охлаждающими контурами (например, радиаторами или водяным теплым полом). Он получает команды по шине KNX и подает напряжение 230 В на термоэлектрические приводы, которые открывают или закрывают клапаны на коллекторе.

2. Технические характеристики

• Количество каналов: 6 независимых выходов.
• Номинальное напряжение: 230 В переменного тока (AC).
• Тип выхода: полупроводниковый ключ (симистор / триак). Это обеспечивает бесшумную работу, что крайне важно для жилых помещений.
• Максимальный ток на канал: Обычно до 160 мА (позволяет подключать несколько приводов на один канал, но не более определенного предела).
• Монтаж: На DIN-рейку (ширина 4 модуля — 72 мм).
• Степень защиты: IP20.

3. Основные функции

• Управление с помощью широтно-импульсной модуляции (ШИМ): Позволяет плавно регулировать степень нагрева, периодически открывая и закрывая клапан, имитируя аналоговое управление.
• Защита клапана: Функция автоматического срабатывания клапана (раз в неделю или месяц) для предотвращения его «закисания» в период простоя (например, летом).
• Принудительная работа: Возможность задать фиксированное положение клапана при потере связи с термостатом.
• Ручное управление: На корпусе устройства есть кнопки для ручного переключения каналов и светодиодная индикация состояния каждого выхода.
• Защита от перегрузки и короткого замыкания: Устройство контролирует состояние выходов.

4. Преимущества модели VAA/S6.230.2.1

1. Бесшумность: Благодаря симисторам нет щелчков реле, устройство можно ставить в щитах внутри квартир.
2. Надежность ABB: Высокое качество сборки и стабильность работы в системе KNX.
3. Гибкость настройки: Через ПО ETS можно настроить различные режимы работы (летний/зимний, режимы энергосбережения).

5. Применение

Чаще всего этот активатор устанавливается в паре с:

• Комнатными термостатами KNX.
• Термоэлектрическими приводами (нормально закрытыми или нормально открытыми) на 230 В (например, ABB TSA/K или аналоги от Rehau, Danfoss и др.).
• Коллекторными группами теплого пола.

Нюансы при проектировании:

• Питание: Для работы устройства требуется как подключение к шине KNX, так и внешнее питание 230 В для нагрузки (приводов).
• Версия 2.1: Это обновленная версия с улучшенными прикладными программами для ETS, что дает больше диагностических данных и функций управления.
