Адаптер расширитель АДС97 Логика

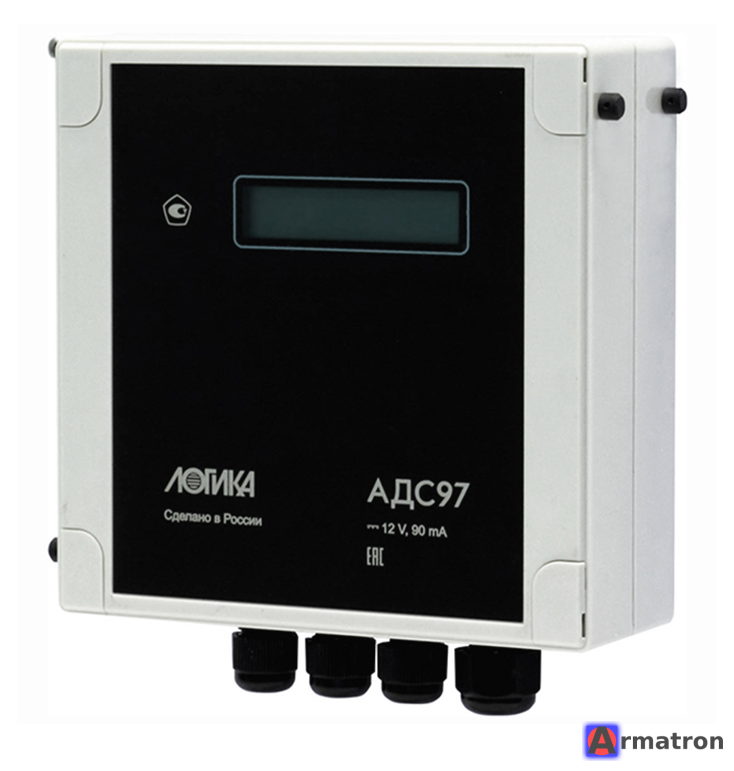

Адаптер АДС97 — это устройство производства АО НПФ «ЛОГИКА», предназначенное для работы в составе теплоизмерительных систем на базе тепловычислителей серии СПТ (Спецприбор).

Ниже приведено подробное описание устройства, его назначение и характеристики.

1. Основное назначение

Адаптер АДС97 служит для преобразования и разветвления интерфейсных сигналов. Он решает следующие задачи:

• Подключение модемов: Позволяет подключить к теплосчетчику (который часто имеет специальный выход) GSM/GPRS-модем или обычный телефонный модем для удаленного снятия показаний.
• Организация сети (RS-485): Преобразует интерфейс RS-232 (или специальный интерфейс прибора) в магистральный интерфейс RS-485. Это позволяет объединить несколько теплосчётчиков в одну сеть и опрашивать их с помощью одного диспетчерского компьютера (на расстоянии до 1,2 км).
• Подключение принтера: Позволяет распечатывать отчёты напрямую с тепловычислителя (актуально для старых моделей и специфических задач).
• Гальваническая развязка: Защищает порты тепловычислителя от помех и скачков напряжения в линиях связи.

2. Совместимость

Адаптер АДС97 используется совместно с теплосчётчиками фирмы ЛОГИКА, такими как:

• СПТ941 (различных модификаций: .10, .11, .20)
• СПТ943
• СПТ944
• СПТ961 (и его модификации)
• Корректоры газа серии СПГ (СПГ741, СПГ742, СПГ761 и др.)

3. Технические особенности

• Интерфейсы:
  • Со стороны прибора (вход): RS-232 (уровни TTL или стандартные).
  • Со стороны внешней сети (выход): RS-232 (полный модемный) или RS-485 (двухпроводная сеть).
• Питание: Требуется внешний источник питания (обычно 12 В постоянного тока). Часто питается от того же источника, что и датчики давления или сам вычислитель.
• Монтаж: Устанавливается на стандартную DIN-рейку (35 мм) в щите узла учета.
• Индикация: На корпусе обычно расположены светодиоды, сигнализирующие о наличии питания и процессе обмена данными (Rx/Tx).

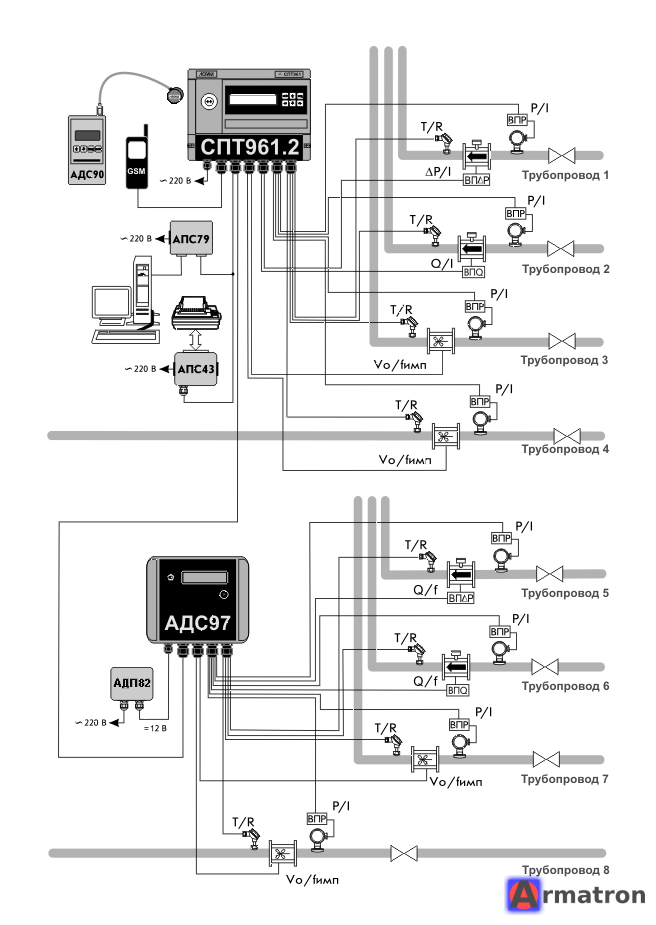

4. Типовые схемы применения

1. Схема «Прибор — модем»:
   [СПТ9xx] <—кабель—> [АДС97] <—RS-232—> [GSM-модем]
2. Схема «Сеть приборов (RS-485)»:
   Несколько узлов учёта объединяются в одну витую пару через АДС97 на каждом узле, и линия подключается к компьютеру диспетчера через преобразователь (например, АПС79 или АДС98).

5. Где найти документацию

Для правильного подключения (распиновки разъемов, определения положения джамперов/перемычек внутри корпуса) необходимо руководство по эксплуатации.

• Официальный сайт производителя: logika.spb.ru
• В разделе «Продукция» -> «Адаптеры и периферия» или в «Архиве» (если устройство старой модификации).

Важное замечание: существуют различные модификации и версии плат адаптера. Перед подключением обязательно сверьтесь со схемой в паспорте вашего конкретного экземпляра, так как назначение клемм может отличаться.
