4-канальный барьер искрозащиты MTL5510 Eaton

Артикул: A-1747

Есть в наличии на складе Поставщика

Вес: 0 кг.

Цена без НДС:
43 919,00 руб.
Цена с НДС(22%):
53 581,18 руб.

Оставьте адрес электронной почты и мы оповестим Вас о поступлении Товара.
Мы отслеживаем уровень интереса к товару и стараемся своевременно закрывать потребности наших клиентов.

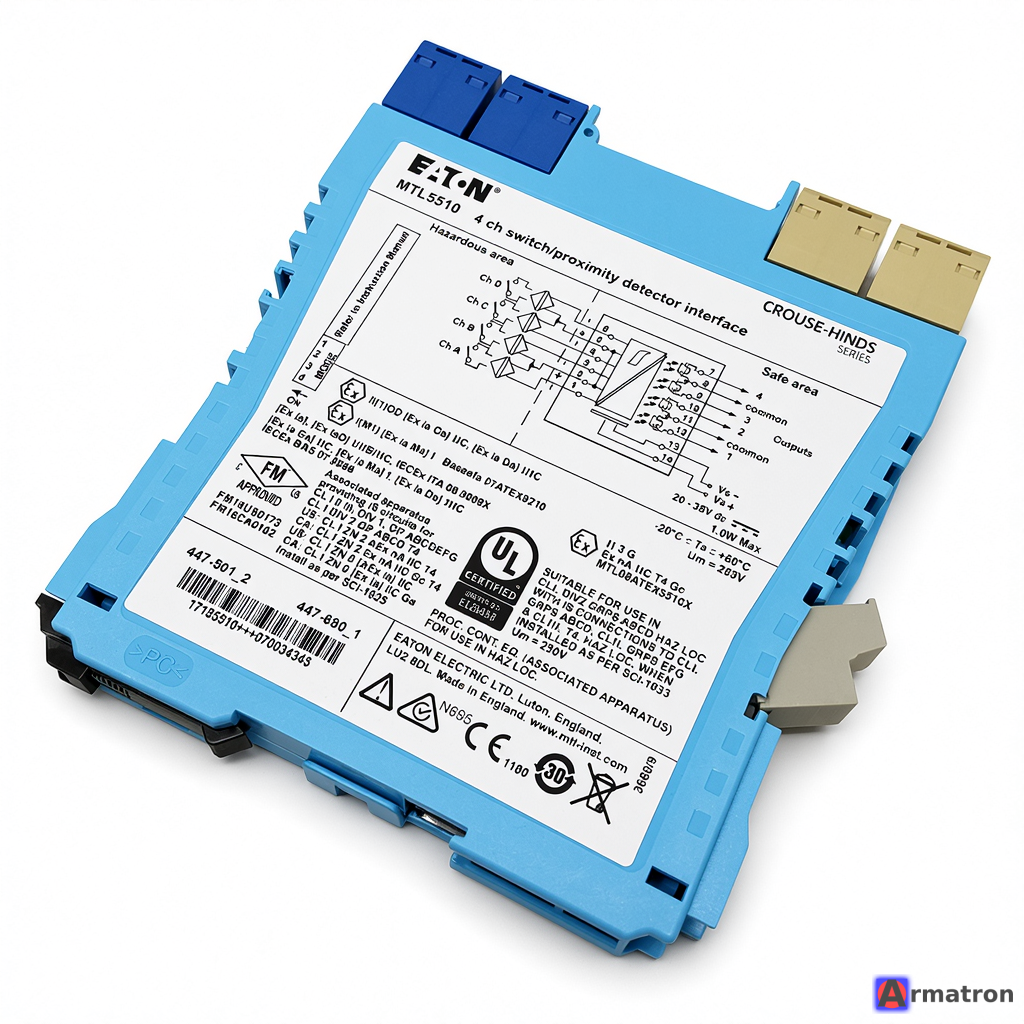

MTL5510 — это 4-канальный изолятор (искрозащитный барьер) с релейными выходами, производимый компанией Eaton (ранее MTL Instruments). Он предназначен для передачи дискретных сигналов из взрывоопасной зоны в безопасную.

Это одно из самых популярных решений для систем промышленной автоматизации (АСУ ТП), где требуется высокая плотность монтажа.

Основные характеристики MTL5510:

Количество каналов: 4 независимых канала. Это ключевое преимущество, так как модуль шириной всего 16 мм позволяет обрабатывать четыре сигнала, экономя место на DIN-рейке.
Тип входа (из взрывоопасной зоны):
- Сухой контакт.
- Бесконтактные датчики стандарта NAMUR (стандарт для искробезопасных цепей).
Тип выхода (в безопасную зону):
- 4 реле (однополюсные, на замыкание/размыкание в зависимости от настройки).
Питание: 20–35 В постоянного тока (DC) через разъем на задней панели или через шину питания Power Bus.
Настройка: С помощью DIP-переключателей на боковой панели можно настроить:
- Инверсию фазы (выбор состояния реле при срабатывании датчика).
- Контроль неисправности линии (LFD — обнаружение обрыва или короткого замыкания в цепи датчика).

Технические параметры:

Напряжение питания: 20–35 В постоянного тока.
Потребляемый ток: около 40 мА при 24 В (при включенных всех реле).
Параметры выхода (реле): до 250 В перем. тока / 2 А или 35 В пост. тока. ток / 2 А.
Изоляция: 250 В (между входом, выходом и цепью питания).
Рабочая температура: от -20 до +60 °C.
Ширина корпуса: 16 мм.
Монтаж: на DIN-рейку 35 мм.

Преимущества серии MTL5500:

Гальваническая развязка: не требуется дорогостоящее высококачественное заземление (в отличие от стабилитронов серии MTL7700).
Компактность: 4 канала в одном модуле значительно снижают стоимость одного канала и габариты шкафа.
Надежность: проверенное годами решение, соответствующее стандартам SIL (обычно SIL 2).

Маркировка взрывозащиты (примерная):

[Ex ia Ga] IIC
[Ex ia Da] IIIC
Соответствует стандартам ATEX, IECEx, ТР ТС (для использования в РФ и странах СНГ).

Типичное применение:

Мониторинг состояния клапанов, кнопок, концевых выключателей и датчиков приближения, находящихся во взрывоопасных зонах 0, 1 или 2 (нефтебазы, химические заводы, газовые терминалы).
