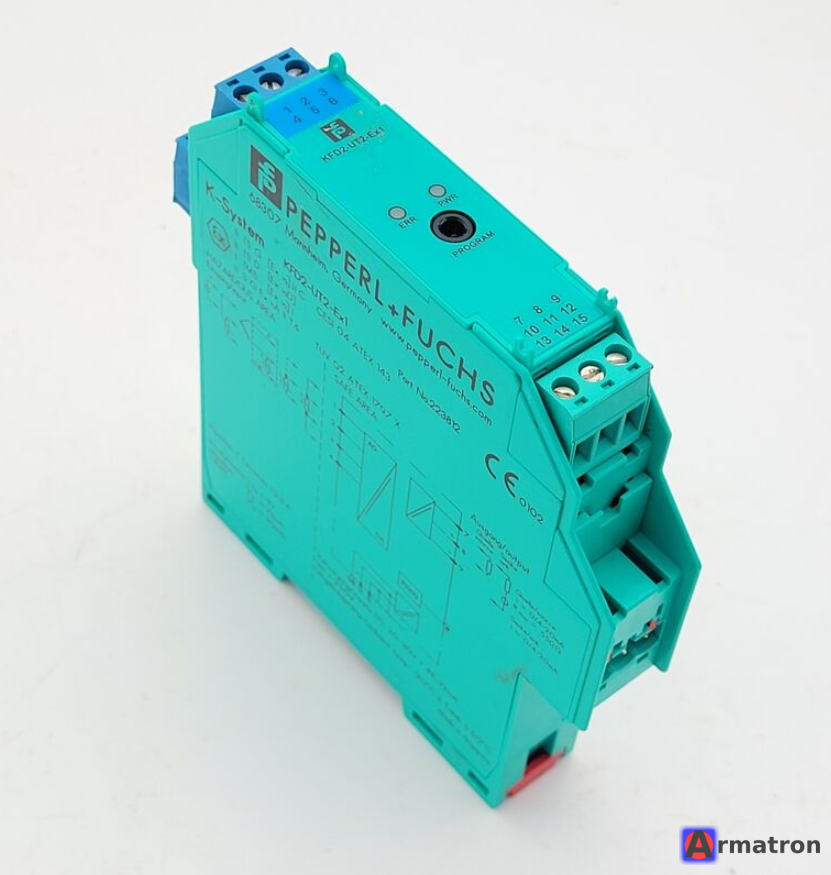

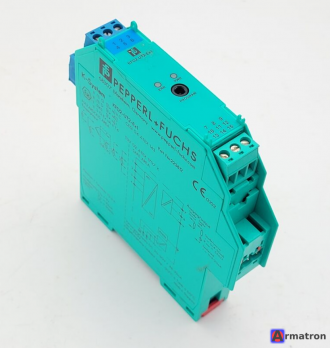

Устройство преобразует сигнал термометра сопротивления, термопары или потенциометра в пропорциональный выходной ток.
Съёмный клеммный блок K-CJC-** доступен в качестве аксессуара для компенсации внутреннего холодного спая термопар.
Неисправность сигнализируется светодиодами и отдельным выводом коллективного сообщения об ошибке.
Устройство легко настраивается с помощью программного обеспечения для настройки PACTware.
- 1-канальный изолированный барьер
- Источник питания 24 В постоянного тока (силовая шина)
- Термопара, RTD, потенциометр или входное напряжение
- Выходной ток 0/4 мА ... 20 мА
- Режим приемника или источника
- Настраивается с помощью PACTware
- Обнаружение неисправности линии (LFD) и перегорания датчика
- До SIL 2 согласно. в соответствии с IEC / EN 61508 / IEC / EN 61511
Общие технические характеристики
Тип сигнала Аналоговый вход
Функциональные параметры, связанные с безопасностью
Уровень целостности безопасности (SIL) СИЛ 2
Поставка
Подключение клеммы 14+, 15- или модуль подачи питания/шина питания
Номинальное напряжение 20 ... 30 В постоянного тока
Пульсация в пределах допуска подачи
Рассеиваемая мощность ≤ 0.98 W
Потребляемая мощность макс. 0,98 Вт
Интерфейс
Программный интерфейс программируемый разъем
Входные данные
Сторона подключения сторона поля
Подключение терминалы 1, 2, 3, 4
RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)
тип Pt10ГОСТ, Pt50ГОСТ, Pt100ГОСТ, Pt500ГОСТ, Pt1000ГОСТ (6651-94)
тип Cu10, Cu50, Cu100 (P50353-92)
тип Ni100 (DIN 43760)
Измерительный ток приблизительно. 200 мкА с RTD
Типы измерений 2-, 3-, 4-проводное соединение
Сопротивление свинцу макс. 50 Ом на линию
Мониторинг измерительного контура поломка датчика, короткое замыкание датчика
Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)
тип L (DIN 43710: 1985)
тип TXK, TXKH, TXA (P8.585-2001)
Компенсация холодного соединения внешний и внутренний
Мониторинг измерительного контура поломка датчика
Потенциометр 0 ... 20 кОм (двухпроводное подключение), 0,8 ... 20 кОм (трехпроводное подключение)
Напряжение выбирается в диапазоне -100 ... 100 мВ
Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ)
Выходной сигнал
Сторона подключения сторона управления
Подключение выход I: клемма 7: источник (-), сток (+), клемма 8: источник (+), клемма 9: сток (-)
Выходной сигнал Аналоговый выходной ток
Текущий диапазон 0 ... 20 мА или 4 ... 20 мА
Сигнал неисправности понижающий коэффициент 0 или 2 мА, повышающий коэффициент 21,5 мА (акк. NAMUR NE43)
Источник нагрузка 0 ... 550 Ом
напряжение разомкнутой цепи ≤ 18 В
Раковина Напряжение на клеммах 5 ... 30 В. Если ток поступает от источника с напряжением > 16,5 В,
необходимо последовательное сопротивление ≥ (V - 16,5)/0,0215 Ом, где V — напряжение источника.
Максимальное значение сопротивления составляет (V - 5)/0,0215 Ом.
Характеристики передачи
Отклонение
После калибровки Pt100: ± (0,06 % от значения измерения в K + 0,1 % от диапазона + 0,1 K (4-проводное подключение))
термопара: ± (0,05 % от значения измерения в °C + 0,1 % от диапазона + 1 К (1,2 К для типов R и S)), включая погрешность ± 0,8 К компенсации холодного спая (CJC)
мВ: ± (50 мкВ + 0,1 % диапазона)
потенциометр: ± (0,05 % от полной шкалы + 0,1 % от диапазона, (без учета погрешностей, вызванных сопротивлением проводов))
Влияние температуры окружающей среды Pt100: ± (0,0015 % от значения измерения в К + 0,006 % от диапазона)/К ΔTamb*)
термопара: ± (0,02 К + 0,005 % от значения измерения в °C + 0,006 % от диапазона)/К ΔTamb*)), влияние компенсации холодного спая (CJC) включено
мВ: ± (0,01 % от значения измерения + 0,006 % от диапазона)/K ΔTamb*)
потенциометр: ± 0,006 % диапазона/К ΔTamb*)
*) ΔTamb = изменение температуры окружающей среды относительно 23 °C (296 К)
Влияние напряжения питания < 0,01 % от пяди
Влияние нагрузки ≤ 0,001 % от выходного значения на 100 Ом
Время реакции наихудший случай (обнаружение обрыва датчика и/или короткого замыкания датчика включено)
мВ: 1 с, термопары с CJC: 1,1 с, термопары с фиксированной опорной температурой: 1,1 с, 3- или 4-проводные RTD: 920 мс, 2-проводные RTD: 800 мс, потенциометр: 2,05 с
Гальваническая развязка
Вывод/питание, программный ввод функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Между входом программирования и источником питания отсутствует электрическая изоляция.
Кабель программирования обеспечивает гальваническую изоляцию, что позволяет избежать контуров заземления.
Индикаторы/настройки
Элементы отображения Светодиоды
Конфигурация через PACTware
Маркировка место для маркировки спереди
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30/ЕС EN 61326-1:2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21:2006
Степень защиты IEC 60529:2001
Защита от поражения электрическим током UL 61010-1:2004
Условия окружающей среды
Температура окружающей среды -20 ... 60 °C (-4 ... 140 °F)
Механические характеристики
Степень защиты IP20
Подключение винтовые клеммы
Масса приблизительно 130 г
Размеры 20 x 119 x 115 мм (0,8 x 4,7 x 4,5 дюйма) (Ш x В x Г), корпус типа B2
Высота 119 мм
Ширина 20 мм
Глубина 115 мм
Монтаж на 35-мм DIN-монтажной рейке согласно. согласно EN 60715: 2001
Данные для применения во взрывоопасных зонах
Сертификат об освидетельствовании европейского типа CESI 04 ATEX 143
Маркировка Бывший Шестиугольник II (1)G [Ex ia Ga] IIC
Бывший Шестиугольник II (1)D [Ex ia Da] IIIC
Бывший Шестиугольник I (M1) [Ex ia Ma] I
Входные данные Ex ia
Входные данные терминалы 1, 2, 3, 4
Напряжение Uo 9 В
Текущий Ввод-вывод 22 мА
Сила По 50 МВт
Аналоговые выходы, источник питания, коллективная ошибка
Максимальное безопасное напряжение 250 В (Внимание! Это не номинальное напряжение.)
Интерфейс
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение ниже.), RS 232
Сертификат TÜV 02 ATEX 1797 X
Маркировка Бывший Шестиугольник II 3G Ex nA II T4
Гальваническая развязка
Входные /Другие цепи безопасная электрическая изоляция в соответствии с IEC/EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34/ЕС EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010 , EN 50303:2000
Международные сертификаты
Одобрение UL
Контрольный чертеж 116-0410
Одобрение CSA
Контрольный чертеж 116-0314 (cCSAus)
116-0347
Одобрение IECEx
Сертификат IECEx IECEx TUN 07.0003
IECEx CML 16.0126X
Маркировка IECEx [Пример Ga] IIC
[Пример Da] IIIC
[Пример Ma] I
Пример nA IIC T4 Gc
Общая информация
Дополнительная информация Ознакомьтесь с сертификатами, декларациями о соответствии, руководствами по эксплуатации и инструкциями, где это применимо. Для получения информации посетите сайт www.pepperl-fuchs.com.
Классификации
Система Код класса
КЛАСС 13.0 27210129
КЛАСС 12.0 27210129
КЛАСС 11.0 27210129
КЛАСС 10.0.1 27210129
КЛАСС 9.0 27210129
КЛАСС 8.0 27210190
КЛАСС 5.1 27210107
ETIM 9.0 EC002919
ETIM 8.0 EC002919
ETIM 7.0 EC002919
ETIM 6.0 EC002919
ETIM 5.0 EC001485
СБ ООН 12.1 32101514
