1-канальный изолированный барьер
Источник питания 24 В постоянного тока (силовая шина)
Входы с сухим контактом или NAMUR
Может использоваться в качестве разделителя сигналов (1 вход и 2 выхода)
Релейный контактный выход
Неисправный релейный контактный выход
Обнаружение неисправностей линии (LFD)
Реверсивный режим работы
До SIL 2 (SC 3) по согласованию. соответствует стандарту IEC/EN 61508
Барьер искробезопасности, 1-канальный, 24 VDC
Барьер взрывозащиты KFD2-SR2-Ex1.W.LB необходим на производстве, предполагающем размещение датчиков в зонах с наличием взрывоопасных смесей и паров. Барьеры искрозащиты специально разработаны для исключения перебоев в работе АСУТП предприятий с опасными зонами.

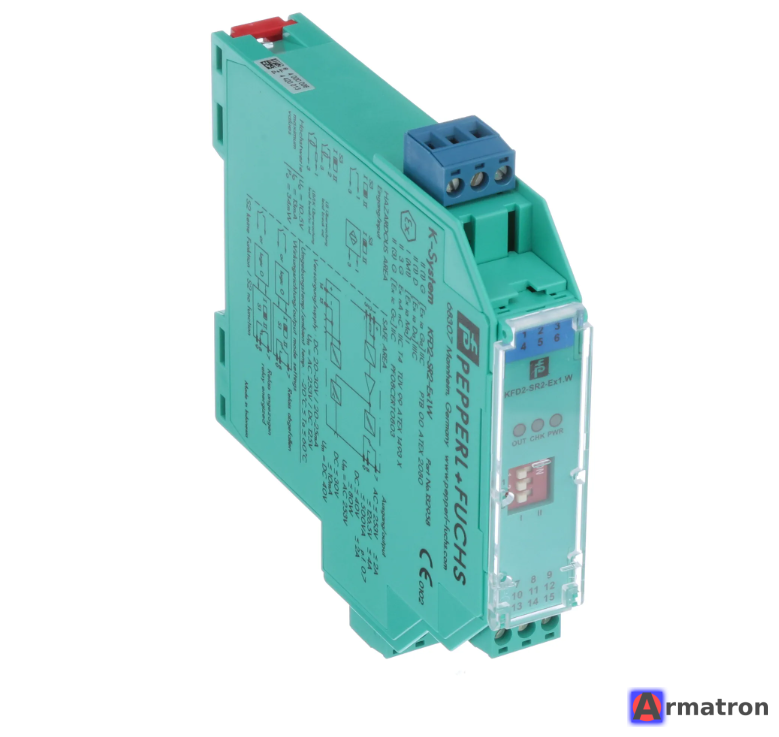

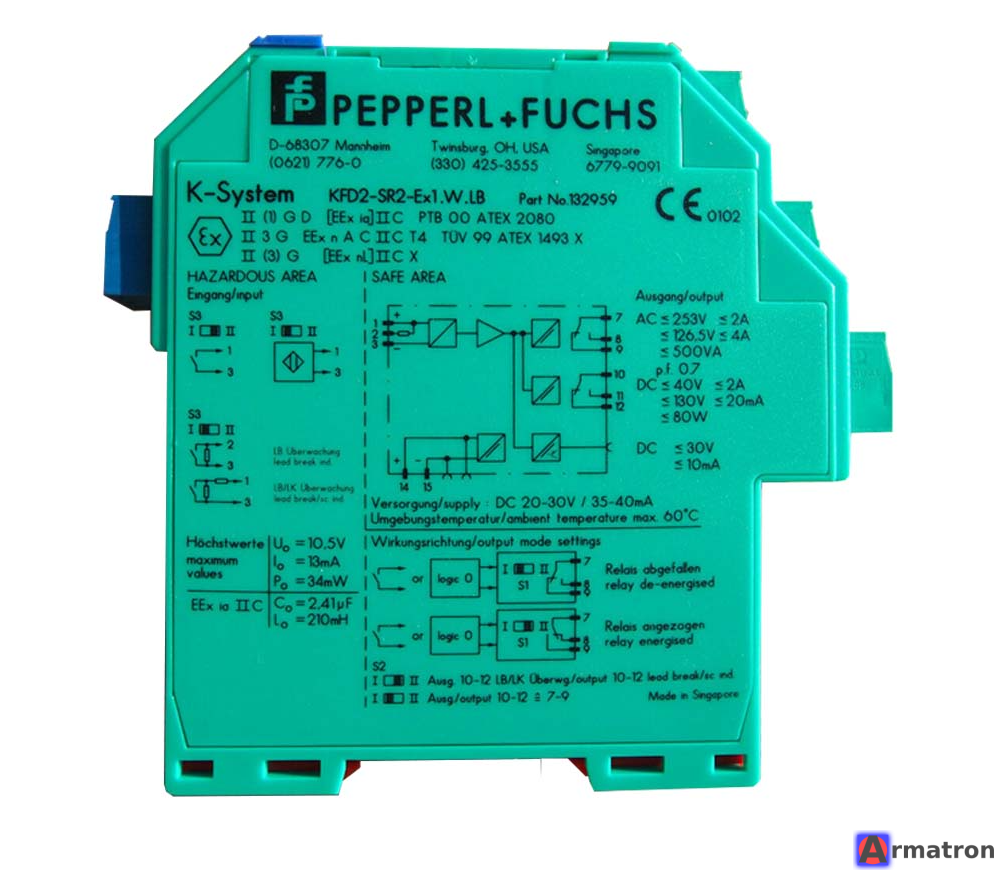

Функция: KFD2-SR2-Ex1.W.LB
Этот изолированный барьер используется для искробезопасных применений.
Устройство передает цифровые сигналы от датчиков NAMUR или сухих контактов из опасной зоны в неопасную зону.
Датчик приближения или механический контакт управляет нагрузкой на стороне управления для выхода релейного контакта. Выходной сигнал устройства изменяет состояние, когда входной сигнал изменяет состояние.
С помощью переключателей можно изменить режим работы и отключить обнаружение неисправностей в линии.
Во время неисправности реле возвращается в обесточенное состояние, и светодиоды указывают на неисправность в соответствии с NAMUR NE 44.
Если устройство работает через шину питания, дополнительно доступно коллективное сообщение об ошибке.
Технические данные KFD2-SR2-Ex1.W.LB
Общие характеристики
Тип сигнала Цифровой вход
Функциональные параметры, связанные с безопасностью
Уровень целостности безопасности (SIL) SIL 2
Систематические возможности (SC) SC 3
Источник питания
Подключение Силовая шина или клеммы 14+, 15-
Номинальное напряжение 19... 30 В постоянного тока
Пульсация ≤ 10 %
Номинальный ток ≤ 45 мА
Рассеиваемая мощность ≤ 0.9 W
Потребляемая мощность ≤ 0.9 W
Вход
Сторона подключения сторона поля
Подключение клеммы 1+, 2+, 3-
Номинальные значения в соответствии с EN 60947-5-6 (NAMUR)
Напряжение разомкнутой цепи/ток короткого замыкания прибл. 8 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / приблизительно 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА
Соотношение импульса/паузы мин. 20 мс/мин. 20 мс
Выход
Сторона подключения сторона управления
Подключение выход I: клеммы 7, 8, 9; выход II: клеммы 10, 11, 12
Выход I сигнал; реле
Выход II сигнал или сообщение о неисправности; реле
Нагрузка на контакт 250 В переменного тока / 2 А / cos φ> 0,75; 126,5 В переменного тока / 4 А / cos φ> 0,75; 40 В постоянного тока / 2 А резистивная нагрузка
Минимальный ток переключения 2 мА / 24 В постоянного тока
Задержка включения/выключения прибл. 20 мс / прибл. 20 мс
Механический ресурс 10 7 циклов переключения
Коллективное сообщение об ошибке Силовая шина
Характеристики передачи
Частота переключения ≤ 10 Гц
Гальваническая развязка
Вход/выход усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В eff
Вход /источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В eff
Выход/источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В eff
Выход/Output усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В eff
Индикаторы/настройки
Элементы дисплея Светодиоды
Элементы управления DIP-переключатель
Конфигурация через DIP-переключатели
Маркировка место для маркировки на передней панели
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30/EU EN 61326-1:2013 (промышленные помещения)
Низкое напряжение
Директива 2014/35/EU EN 61010-1: 2010+A1:2019+A1: 2019/AC: 2019
Соответствие
Электромагнитная совместимость NE 21:2017 , EN 61326-3-1:2017 , EN IEC 61326-3-2:2018
Степень защиты IEC 60529: 1989+ A1: 1999+ A2: 2013
Функциональная безопасность IEC/EN 61508: 2010
Вход EN 60947-5-6:2000
Условия окружающей среды
Температура окружающей среды -20 ... 70 °C (-4 ... 158 °F)
Механические характеристики
Степень защиты IP20
Подключение винтовые клеммы
Масса прибл. 150 г
Размеры 20 x 119 x 115 мм (0,8 x 4,7 x 4,5 дюйма) (Ш x В x Г), тип корпуса B2
Монтаж на 35 мм DIN монтажной рейке в соответствии с согласно EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат об освидетельствовании европейского типа PTB 00 ATEX 2080
Маркировка Экс-шестиугольник II (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
Вход Ex ia
Напряжение 10,5 В
Ток 13 мА
Мощность 34 МВт (линейная характеристика)
Источник питания
Максимальное безопасное напряжение 253 В переменного тока / 125 В постоянного тока (Внимание! Um - нет номинального напряжения.)
Выход
Максимальное безопасное напряжение 253 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
Выход индикации неисправности
Максимальное безопасное напряжение 40 В постоянного тока (Внимание! Um - нет номинального напряжения.)
Сертификат Сертификат PF 08 0803
Маркировка Экс-шестиугольник II (3)G [Ex ic Gc] IIC
Вход Ex ic
Напряжение 10,5 В
Ток 13 мА
Мощность 34 МВт (линейная характеристика)
Сертификат TÜV 99 ATEX 1493 X
Маркировка Экс-шестиугольник II 3G Ex ec nC IIC T4 Gc
Гальваническая развязка
Вход/выход безопасная электрическая изоляция в соответствии с в соответствии с IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход /источник питания безопасная электрическая изоляция в соответствии с в соответствии с IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34/EU EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012 , EN IEC 60079-15:2019
Международные сертификаты
Одобрение FM
FM-сертификат FM19US0207X
Чертеж управления 116-0035
Одобрение UL E106378
Чертеж управления 116-0473 (cULus)
Нагрузка на контакт 250 В переменного тока / 2 А / cos φ> 0,75; 126,5 В переменного тока / 4 А / cos φ> 0,75; 30 В постоянного тока / 2 А резистивная нагрузка
Одобрение IECEx
Сертификат IECEx IECEx PTB 11.0034, IECEx TUN 19.0013X
Маркировка IECEx [Ex ia Ga] IIC
[Ex ia Da] IIIC
[Ex ia Ma] I
Ex ec nC IIC T4 Gc
Общая информация
Дополнительная информация Соблюдайте сертификаты, декларации соответствия, инструкции по эксплуатации и руководства, где это применимо. Для получения дополнительной информации см. www.pepperl-fuchs.com .
Классификации
Система Код класса
КЛАСС ECLASS 11.0 27210121
КЛАСС 10.0.1 27210121
Класс ECLASS 9.0 27210121
ECLASS 8.0 27210121
ECLASS 5.1 27210121
ETIM 8.0 EC001485
ETIM 7.0 EC001485
ETIM 6.0 EC001485
ETIM 5.0 EC001485
UNSPSC 12.1 32101514
